PCAN-Router Pro – Konfigurations-Tutorial
1.
Period: 0 (nicht mehr zyklisch senden).

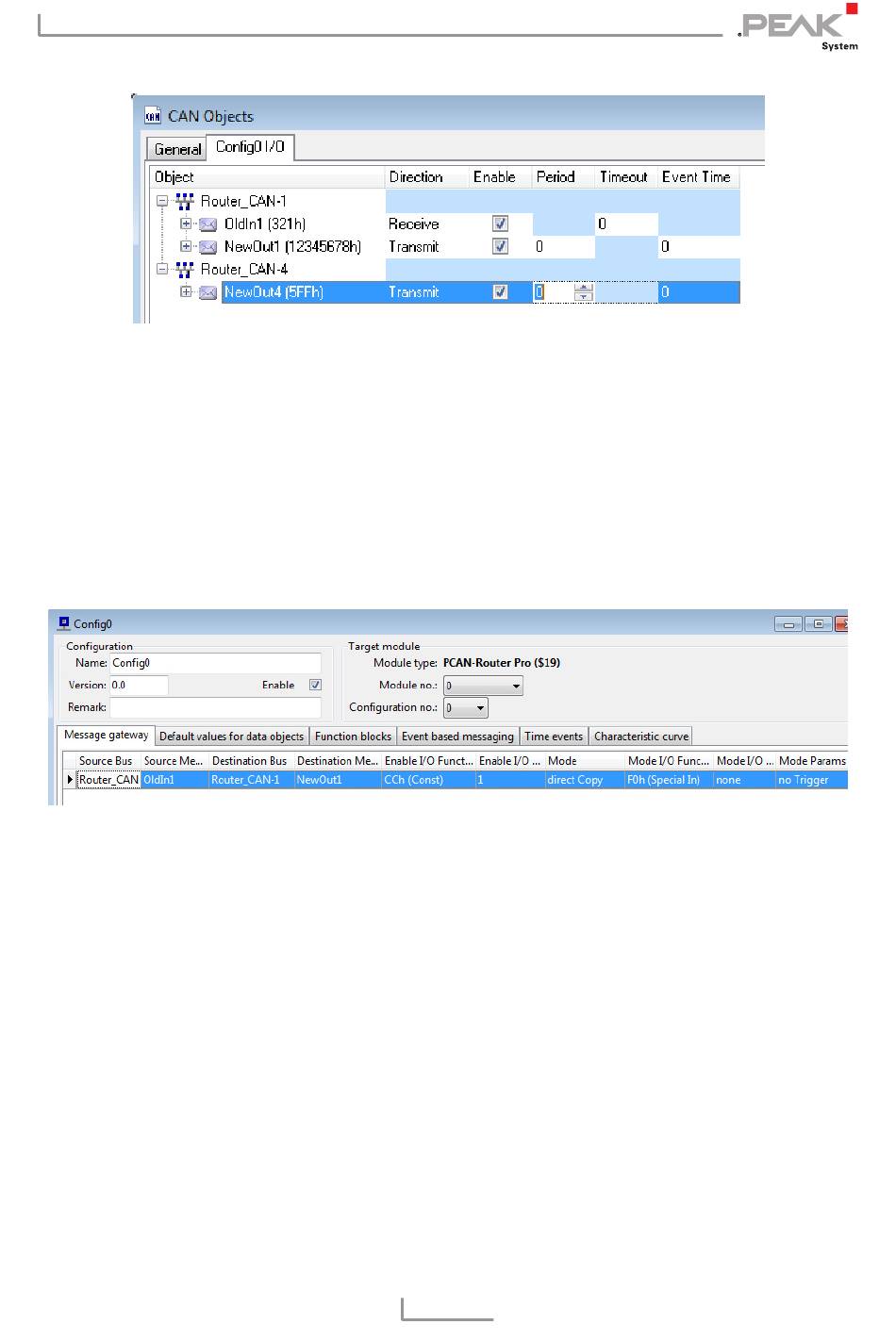

Aktion: Stattdessen müssen im Fenster Config0 (zum öffnen klicken
Sie das entsprechende Icon im Fenster Navigation am linken
Fensterrand), im Tab Message Gateway zwei neue Einträge erzeugt
werden: Dazu das Kontextmenu öffnen (Rechtsklick) und Add
Record wählen. Die Parameter des neuen Eintrags wie folgt
konfigurieren:
1.
Source-Bus: Bus#0 (= Router_CAN-1).
2.
Source-Message-ID: ID 0x321 (im 11-Bit-Format).
3.
Destination-Bus: Bus#0 (= Router_CAN-1).
4.
Destination-Message-ID: ID 0x12345678 (im 29-Bit-Format).
5.
Enable I/O-Function: Dieses Routing soll -immer- aktiv sein,
also konstant.
6.
Enable I/O-Number: auf 1 setzen.
7.
Mode: Direct copy (immer dann, wenn was hereinkommt).
37
