Peak System PCAN-Router Pro Konfigurationshandbuch Seite 68

PCAN-Router Pro – Konfigurations-Tutorial
Definition: Senden einer CAN-Nachricht mDiag mit der ID 0x500,
Länge 8 Bytes auf dem Bus Router_CAN-1. Diese Nachricht enthält
das 4-Bit-Signal ModuleID, dass die aktuelle Stellung des Modul-ID-
Schalters anzeigt.

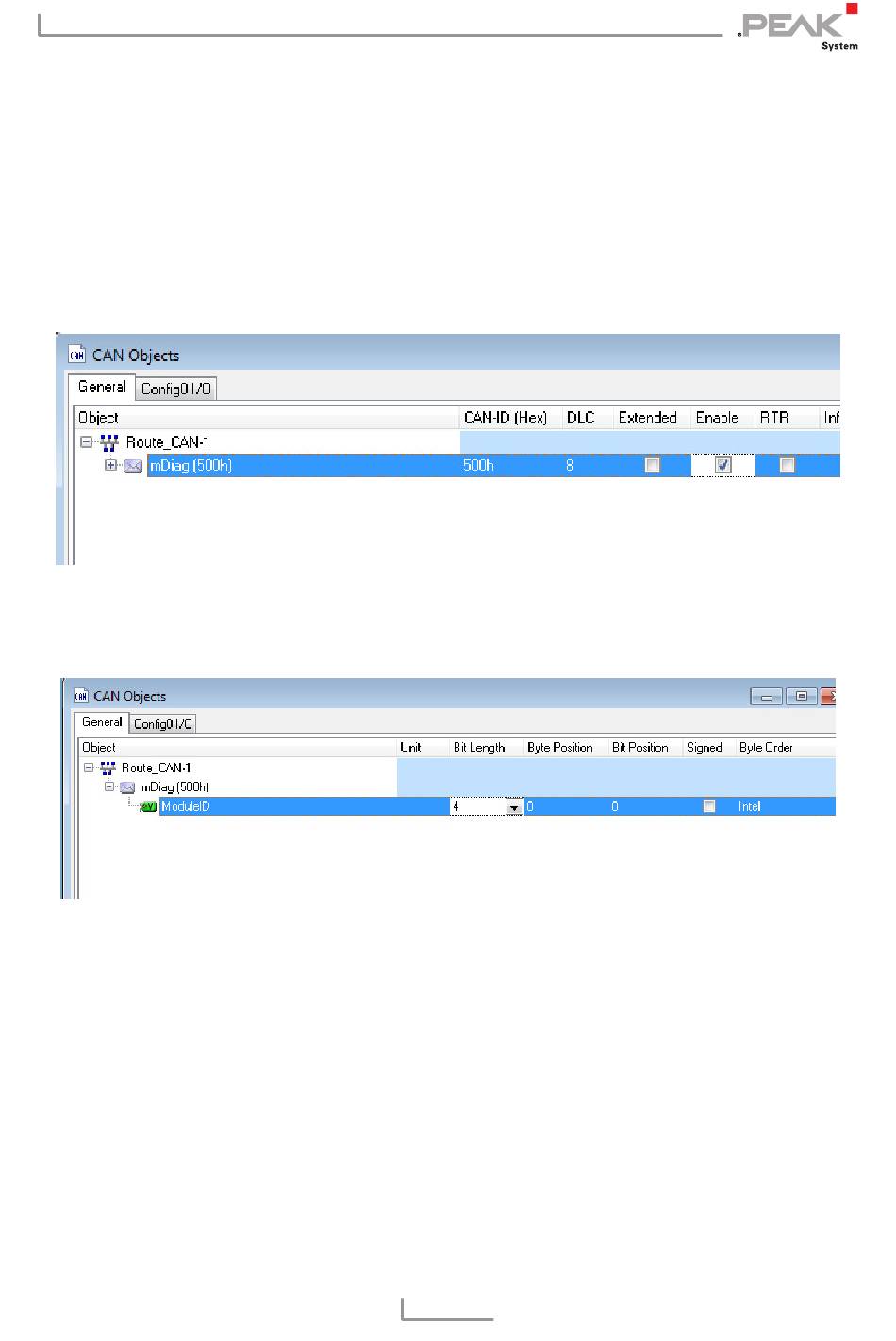

Aktion: Anlegen einer Nachricht mDiag im General-Tab, Länge = 8
Bytes:
Anlegen eines neuen CAN-Signals (4-Bit lang, unsigned) im Tab
General:
Importieren der Nachricht inklusiv des Signals in die Konfiguration
(Zyklus 500 ms):
68
