PCAN-Router Pro – Konfigurations-Tutorial

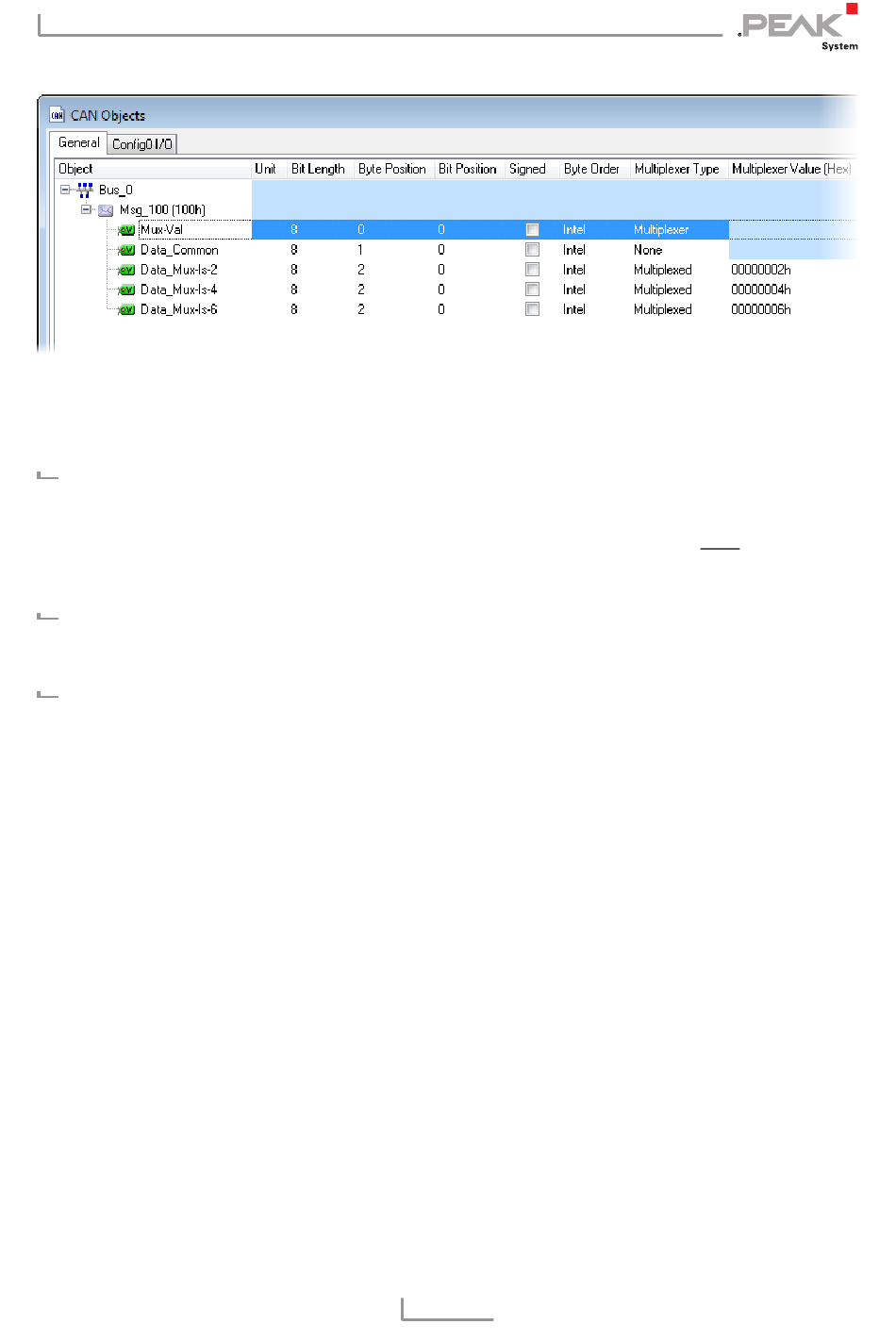

Bemerkung: Für die Angabe in der Spalte Multiplexer Type gibt es
die folgenden Möglichkeiten:
Multiplexer: Die Variable enthält den Multiplexerwert (Datentyp
Unsigned). Dieser Multiplexer-Typ darf nur einmal in einer
Nachricht verwendet werden und muss in der Liste vor
Variablen-Definitionen vom Typ Multiplexed stehen.
None: Diese Variable wird in jeder Sendenachricht verwendet,
unabhängig vom Multiplexer-Wert.
Multiplexed: Die Variable wird nur gesendet, wenn der Wert
Multiplexer Value dem aktuellen Multiplexer-Wert aus Mux-Val
entspricht.
Information: Den Data-Variablen werden im Folgenden noch feste
Testwerte für die Übertragung zugewiesen. Außerdem soll die
Nachricht alle 200 ms gesendet werden. Dies geschieht in der
gerätespezifischen Konfiguration (hier: Config0 I/O).
Aktion: Falls noch nicht vorhanden, dem PPCAN-Editor-Projekt eine
neue Konfiguration mit Edit > New Configuration hinzufügen und
dabei den Modultyp PCAN-Router Pro auswählen (siehe auch 4.1
Seite 13).
Im Kontextmenü (Rechtsklick) der CAN-Nachricht Msg_100 den
Eintrag Add Symbol to Configuration und dann Config0 I/O wählen.
77
