PCAN-Router Pro – Konfigurations-Tutorial

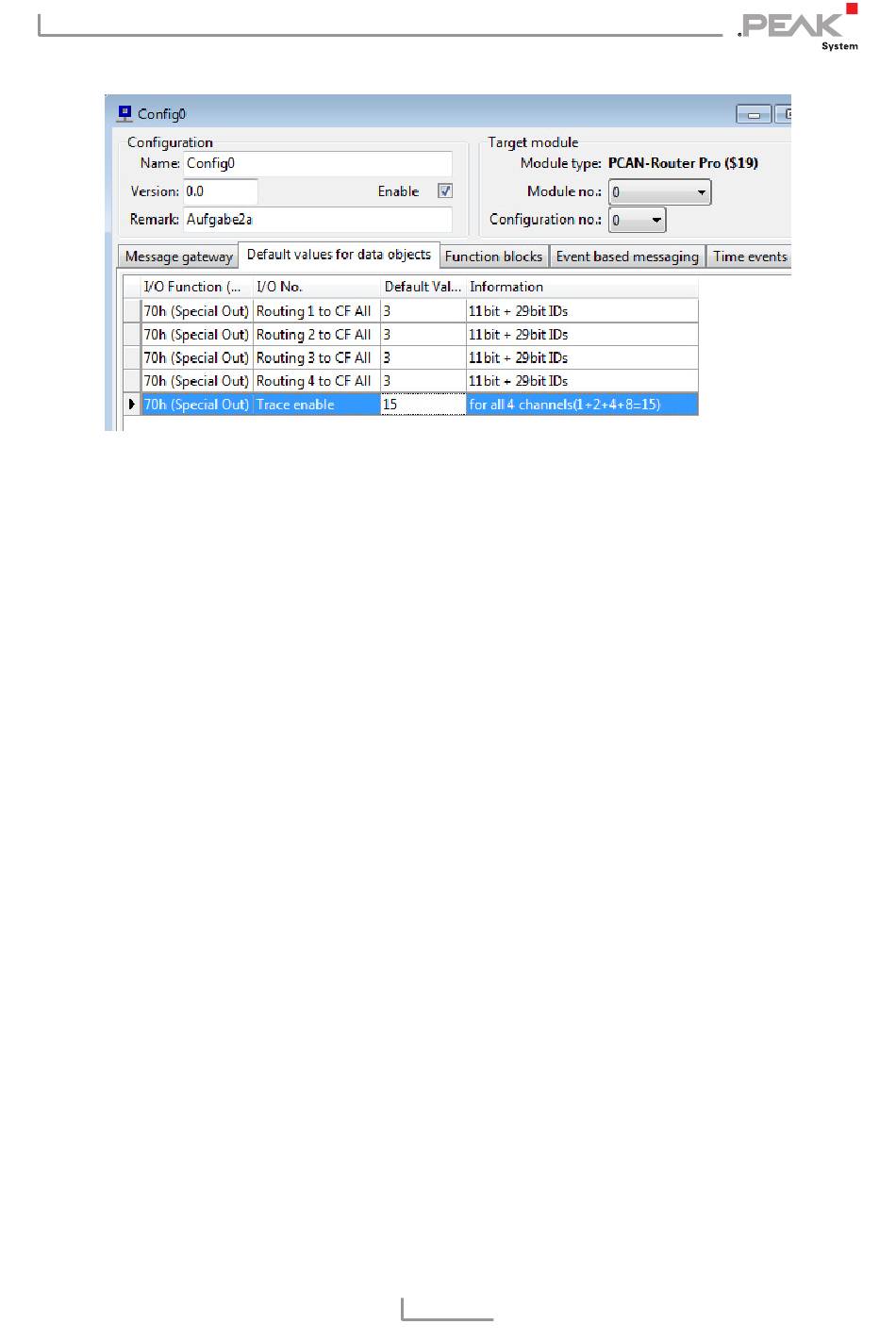

1.
I/O-Function: SpecialOut
2.
Zeilen 1..4, I/O-No: Routing 1/2/3/4 to CF all
3.
Default Value: 3 = Summe aus 1 (routet nur 11-Bit-IDs) und 2
(routet nur 29-Bit-IDs)
4.
Zeile 5, I/O-No: Trace enable (1 Bit für jeden CAN-Kanal)
5.
Default Value: 15 = Summe aus 1 (CAN-1), 2 (CAN-2), 4
(CAN-3) und 8 (CAN-4)
6.
Information: Eine Beschreibung der Zeile (für später...)
Information: Damit sind die Konfigurationsarbeiten zur Lösung
dieser Aufgabe abgeschlossen.
Aktion: Die Konfigurationsdatei wird als Projekt Aufgabe 2a auf dem
PC gespeichert.
Aktion: Die Konfigurationsdatei wird über den CAN-Bus an den
PCAN-Router Pro übermittelt (Upload).
Ergebnis: Alle an den vier CAN-Kanälen eintreffenden Nachrichten
werden unmodifiziert auf die CF-Karte geloggt. Eine Auswertung
kann später am PC erfolgen (siehe Aufgabe 2b).
22
