PCAN-Router Pro – Konfigurations-Tutorial
genannten Bereichs geraten, wird wieder die echte Temperatur
angezeigt.

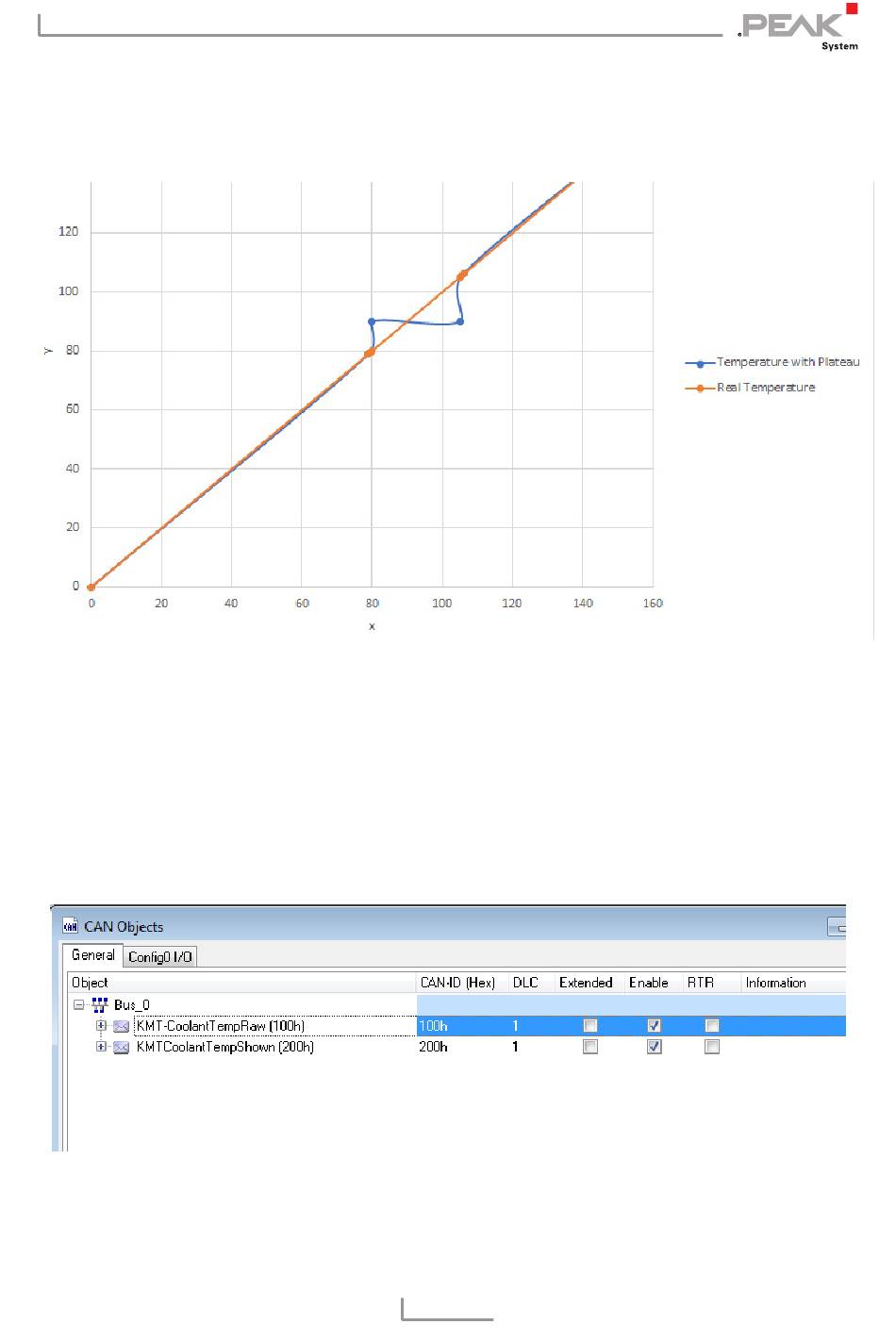

Information: Hierzu eignet sich der Funktionsblock Kennlinie, der
den hereinkommenden echten Messwerten vom Motor (= Rohwert)
umrechnet und so ein Plateau für die Anzeige bildet. Der umge-
rechnete Wert wird in einer separaten CAN-Nachricht ausgegeben.
Aktion: Anlegen einer leeren Konfigurationsdatei mit File -> New.
Definieren zweier CAN-Nachrichten mit je einem 8-Bit-CAN-Signal:
1.
CAN-ID: 0x100 für den ankommenden Rohwert, 0x200 für
den abgehenden Anzeigewert (mit Plateau).
44
