PCAN-Router Pro – Konfigurations-Tutorial

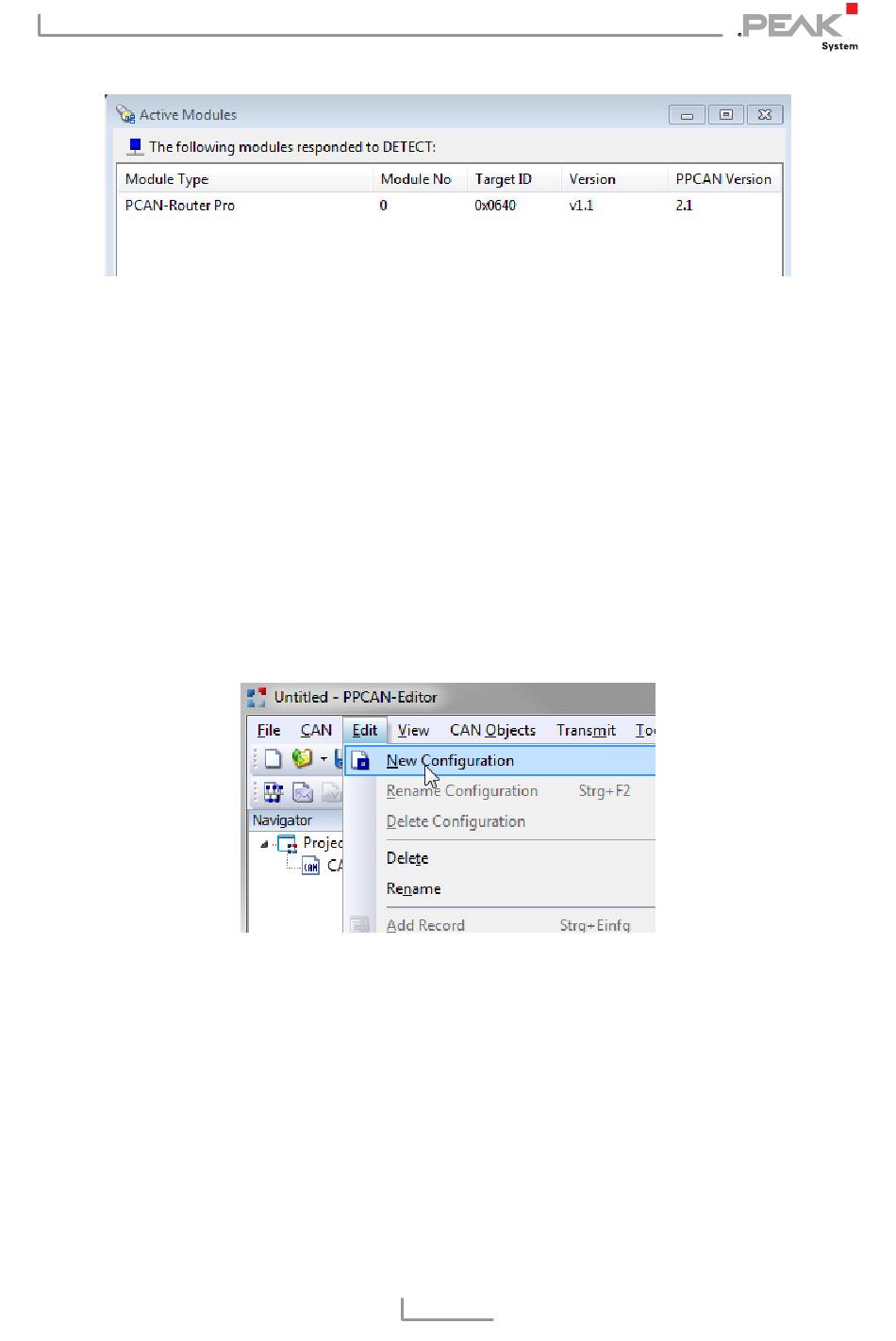

z. B. wird im Feld Module No die eingestellte Geräte-ID angezeigt (hier: 0). Im Feld
Aktion: Anlegen einer leeren Konfigurationsdatei: den Menüpunkt
File -> New auswählen.
Reaktion: Es erscheint ein leeres Fenster, worin globale CAN-
Objekte definiert werden können. Die Handhabung dieses Fensters
(und der Einträge darin) wird ihnen bei der Aufgabe 3a erklärt.
Aktion: Anlegen einer neuen Konfiguration innerhalb der Konfigura-
tionsdatei: den Menüpunkt Edit -> New Configuration auswählen:
Reaktion: Es wird nach der zu konfigurierenden Hardware gefragt.
Information: Der PPCAN-Editor ist für eine Vielzahl von konfigurier-
baren PCAN-Geräten mit unterschiedlichsten Ressourcen ausgelegt.
Für jede konfigurierbare PCAN-Hardware gibt es daher eine Liste
der verfügbaren Ressourcen, die sogenannte Profildatei (*.ppprf).
Version wird die Firmware-Version angegeben.
14
