PCAN-Router Pro – Konfigurations-Tutorial

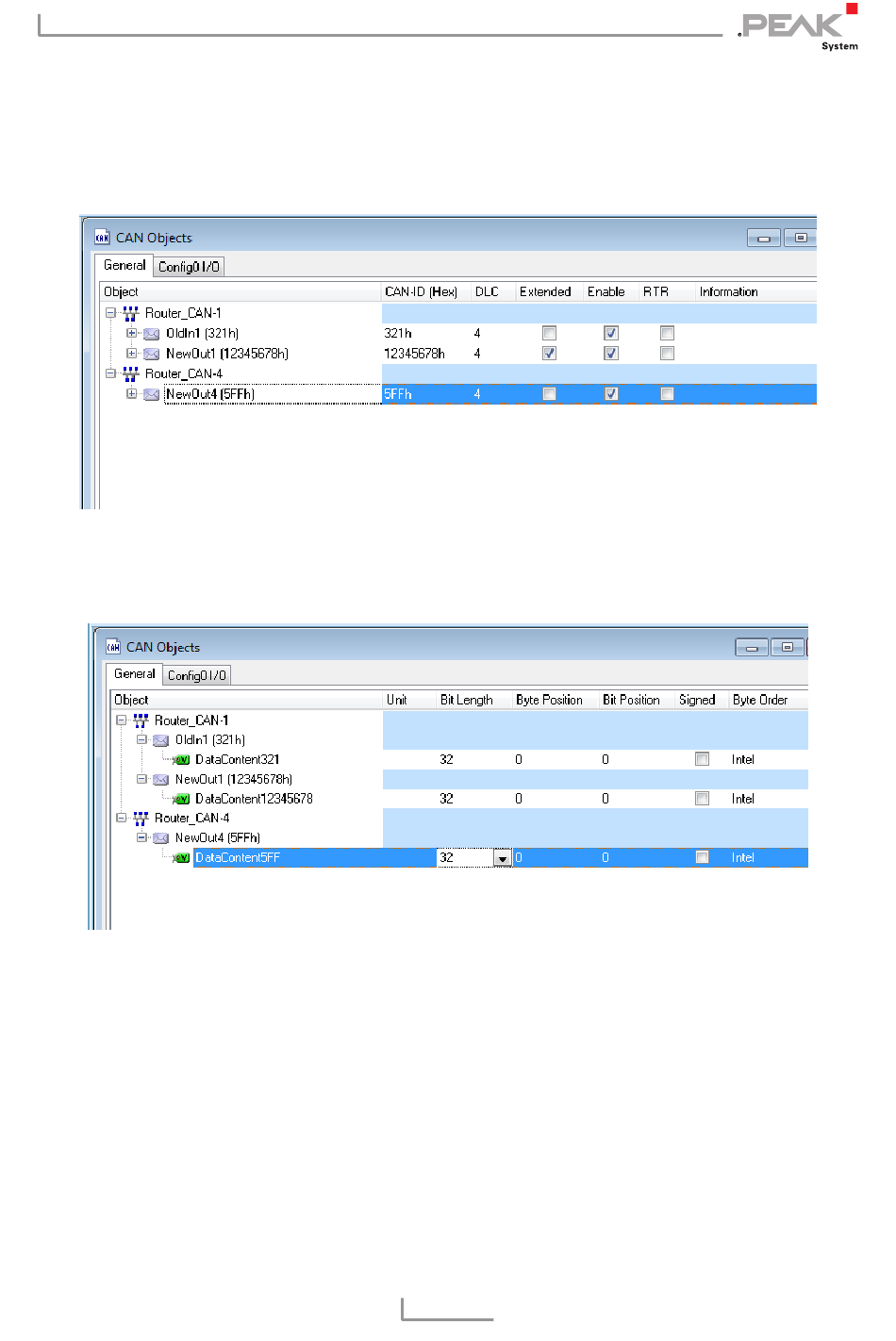

Aktion: Globales Definieren von zwei CAN-Bussen Router_CAN-1
und Router_CAN-4, sowie insgesamt 3 Nachrichten (Add a new
Symbol):
Aktion: Globales Definieren von jeweils einem 32-Bit-Signal (Add a
new Variable) in den 3 Nachrichten:
Aktion: Anlegen einer neuen Konfiguration mit Edit -> New
Configuration (dabei das Hardware-Profil PCAN-Router Pro
auswählen).
Aktion: Importieren der global definierten CAN-Objekte im Tab
Config0 I/O. Dazu mit einem Rechtsklick das Kontextmenü öffnen
und Add defined Bus auswählen. Im Auswahlfenster nacheinander
die Busse Router_CAN-1 und Router_CAN-4 auswählen.
32
