PCAN-Router Pro – Konfigurations-Tutorial
4.14
Aufgabe5c: LED extern ansteuern
Information: Zum externen Schalten einer LED genügt der Empfang
eines 1-Bit-Signals über CAN. Dieses 1-Bit-Signal wird der Res-
source Dout-Level LED CAN-1a zugewiesen.
Aktion: Anlegen einer leeren Konfigurationsdatei mit File -> New.

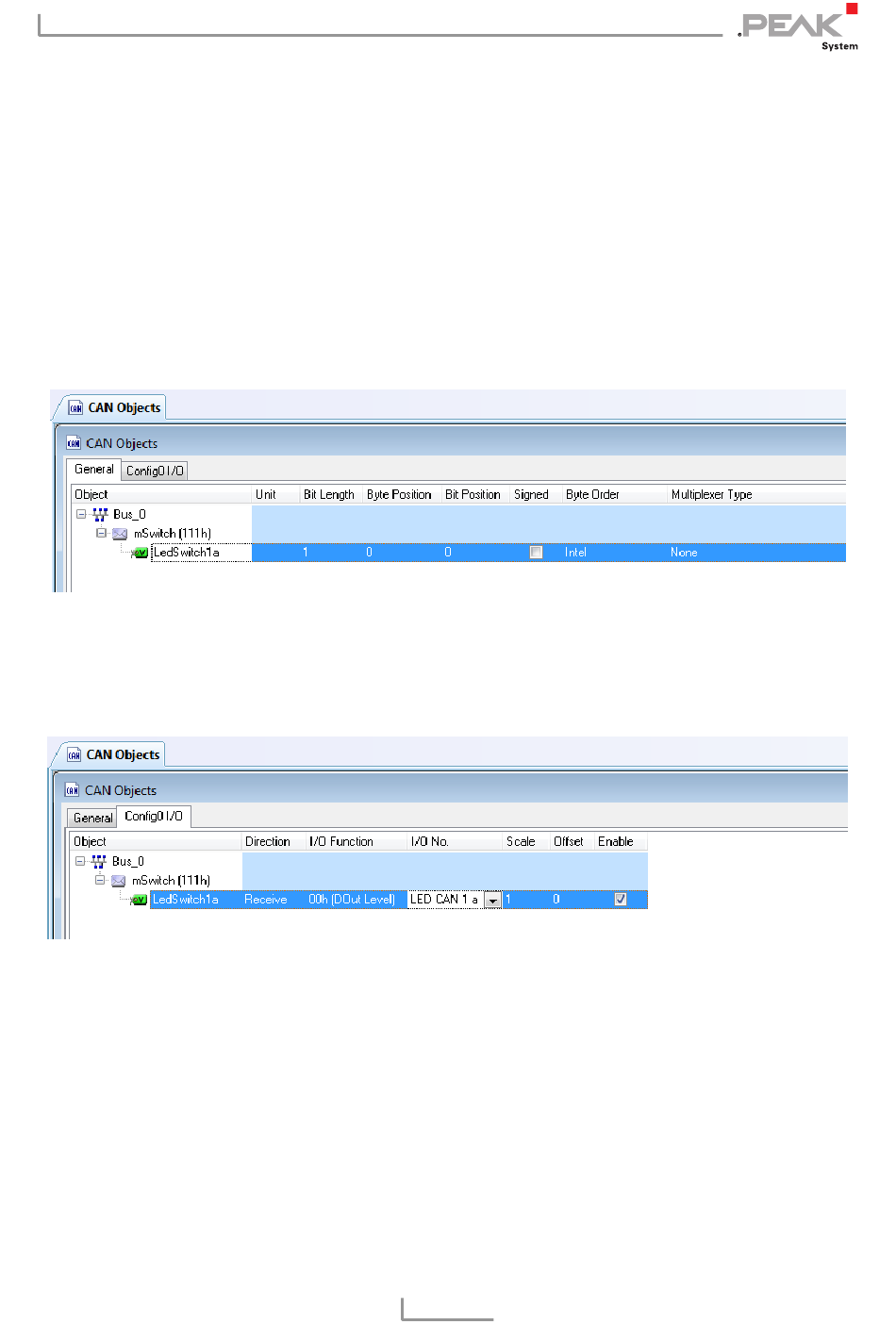

Definieren einer Empfangs-Nachricht mSwitch (0x111) mit einem
1-Bit-CAN-Signal:
Aktion: Anlegen einer neuen Konfiguration innerhalb der Konfigura-
tionsdatei, Importieren der global definierten CAN-Nachricht und
Eintragen der Parameter:
1.
Direction: Receive (der Schalterwert kommt über CAN).
2.
I/O-Function: DOut Level (interne Hardware-Ressource).
3.
I/O-Number: LED CAN-1a.
Information: Damit sind die Konfigurationsarbeiten zur Lösung
dieser Aufgabe abgeschlossen.
58
