PCAN-Router Pro – Konfigurations-Tutorial

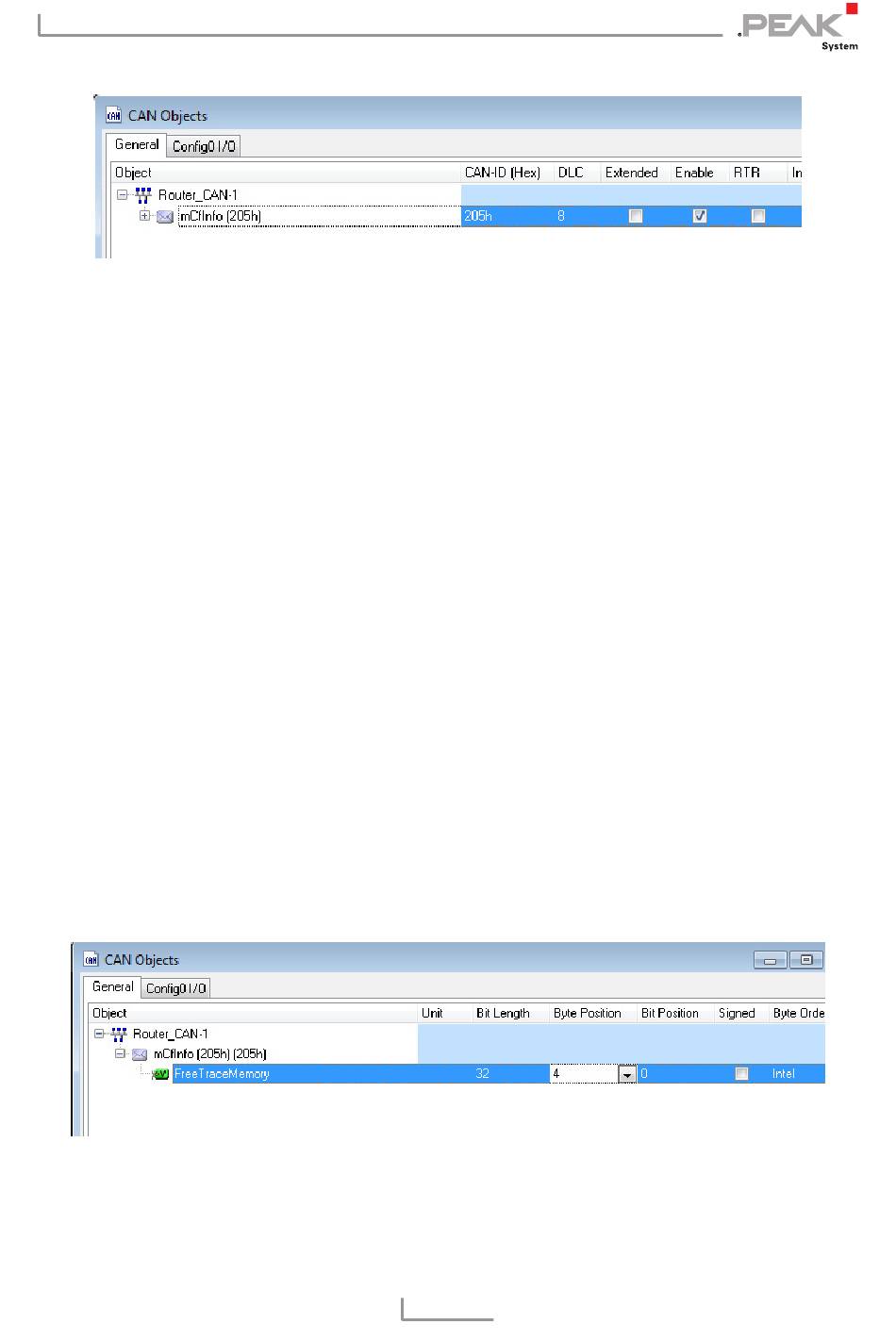

1.
Symbolname: mCfInfo.
2.
ID: 0x205.
3.
DLC: 8 (Nachricht hat 8 Datenbytes).
4.
Extended: Nein, es genügt eine 11-Bit-ID.
5.
Enabled: Ja.
6.
RTR. Nein, die Nachricht soll -nicht- nur auf Anforderung
gesendet werden.
7.
Information. Eine Beschreibung, was diese Zeile macht.
Definition: Diese Nachricht soll ein 32-Bit-Signal FreeTraceMemory
enthalten (in den Datenbytes 5..8), das die Anzahl der noch
speicherbaren CAN-Nachrichten auf der CF-Karte anzeigt.
Aktion: Innerhalb der CAN-Nachricht muss ein 32-Bit breites
Datenobjekt (=CAN-Signal) angelegt werden, das die Anzahl der
noch freien Plätze zeigt. Dazu wird im Kontextmenü (Rechtsklick auf
die CAN-Nachricht) der Punkt Add a new Variable angewählt, und
dann die Parameter des Signals eingetragen:
1.
Variablenname: FreeTraceMemory.
2.
Unit: Keine physikalische Einheit (nur informativ).
