PCAN-Router Pro – Konfigurations-Tutorial
4.13
Aufgabe 5b: LED manuell / bedingt
ansteuern
Information: Am Bus Router_CAN-1 soll eine 1-Byte Nachricht mLED
mit einem Analogwert LedByte (0..255) empfangen werden. Wenn
der Analogwert 126 überschreitet, soll die LED an sein. Liegt der
Wert unter 127, bleibt die LED aus.

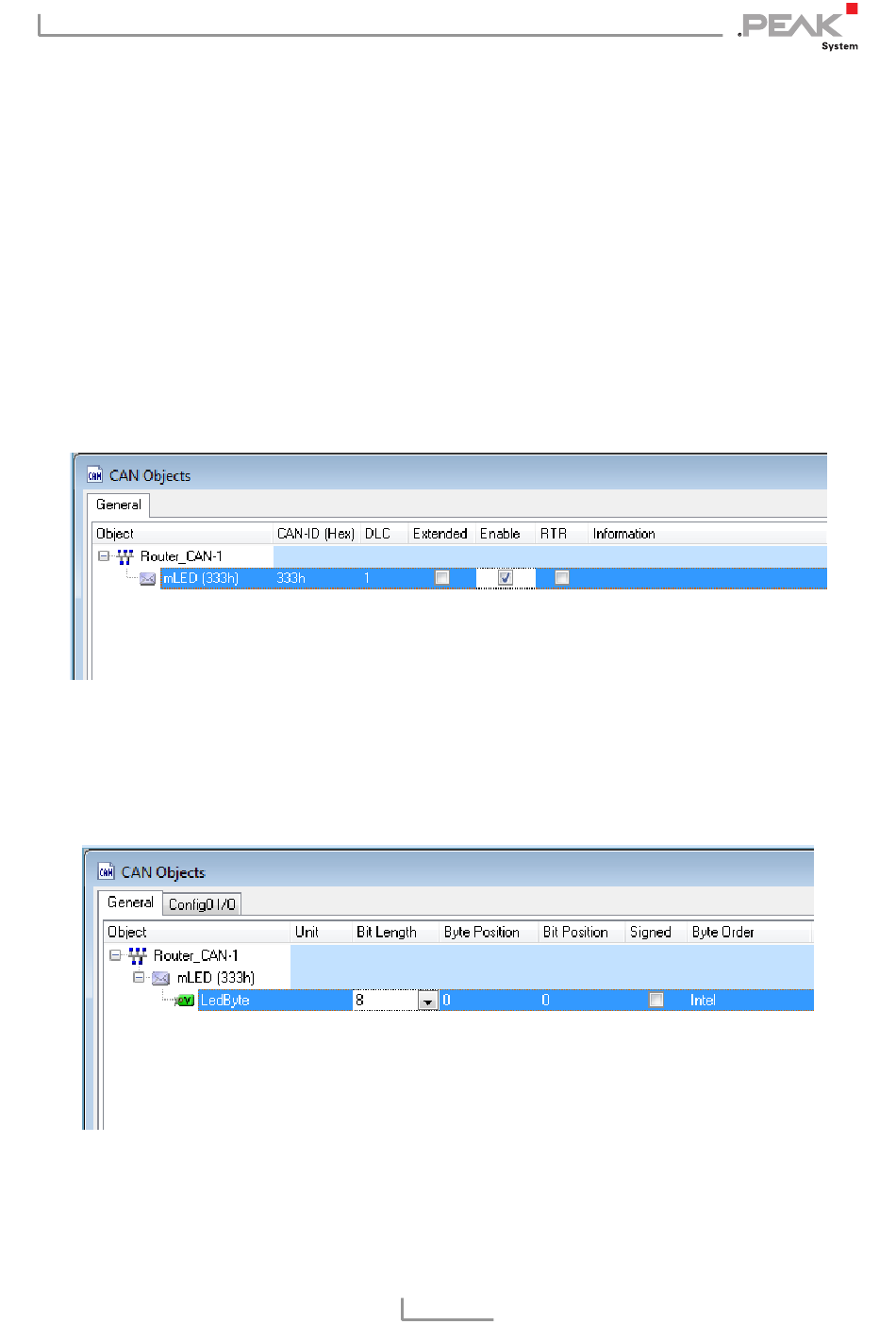

Aktion: Anlegen einer leeren Konfigurationsdatei mit File -> New.
Definieren einer Empfangs-Nachricht mLED (0x333) mit einem 8-Bit-
CAN-Signal LedByte:
1.
CAN-ID: 0x333.
2.
DLC: 1 (die CAN-Nachrichten sind je ein Byte lang).
3.
Enable: Ja.
1.
Bit Length: 8 (Wertebereich 256 genügt).
2.
Signed: nein, kein Vorzeichen.
53
