PCAN-Router Pro – Konfigurations-Tutorial

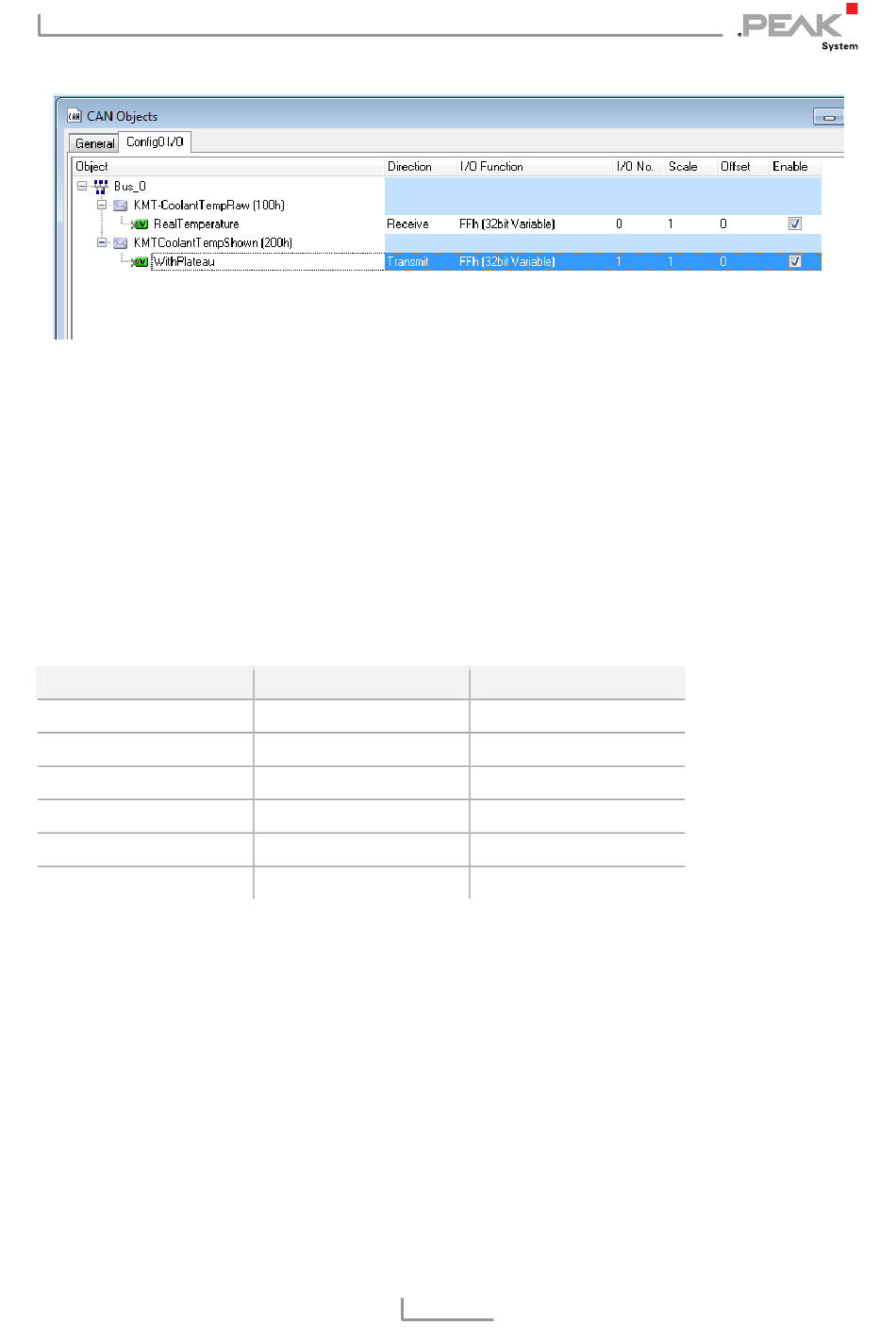

I/O-Function, I/O-Number: Das Signal Rohwert aus der Nachricht
0x100 wird in die Variable #0 transferiert, das Ergebnis (in der
Variablen #1) wird in die Nachricht 0x200 geschrieben.
Information: Zur Umrechnung des Rohwerts (Variable #0) in den
Anzeigewert (Variable #1) wird eine Kennlinie definiert und es be-
darf eines Funktionsblocks, der diese Kennlinie aufruft. In der fol-
genden Tabelle sind die Knickpunkte der Kennlinie abgelegt. Bei
Zwischenwerten wird das Ergebnis linear interpoliert:
Punkt 0
Punkt 1
Punkt 2
Punkt 3
Punkt 4
Punkt 5
Aktion: Diese Werte werden nun dem PCAN-Router Pro bekanntge-
geben. Führen Sie einen Doppelklick auf Config0 in der linken
Navigator-Liste an. In diesem Fenster den Tab Characteristic curve
auswählen, das Kontextmenü öffnen (Rechtsklick) und Add Record
auswählen.
Reaktion: Es erscheint eine Tabellenzeile, die eine Kennlinie reprä-
sentiert und mit Werten befüllt werden muss:
X
X=0
X=79
X=80
X=105
X=106
X=255
Y
Y=0
Y=79
Y=90
Y=90
Y=106
Y=255
46
