PCAN-Router Pro – Konfigurations-Tutorial
Information: Damit sind die Konfigurationsarbeiten zur Lösung
dieser Aufgabe abgeschlossen.
Aktion: Tragen Sie in das Feld Remark den Titel der Konfiguration
ein. Die Konfigurationsdatei wird als Projekt Aufgabe 1a auf dem PC
gespeichert. Klicken Sie hierzu auf den Menüpunkt File -> Save As.

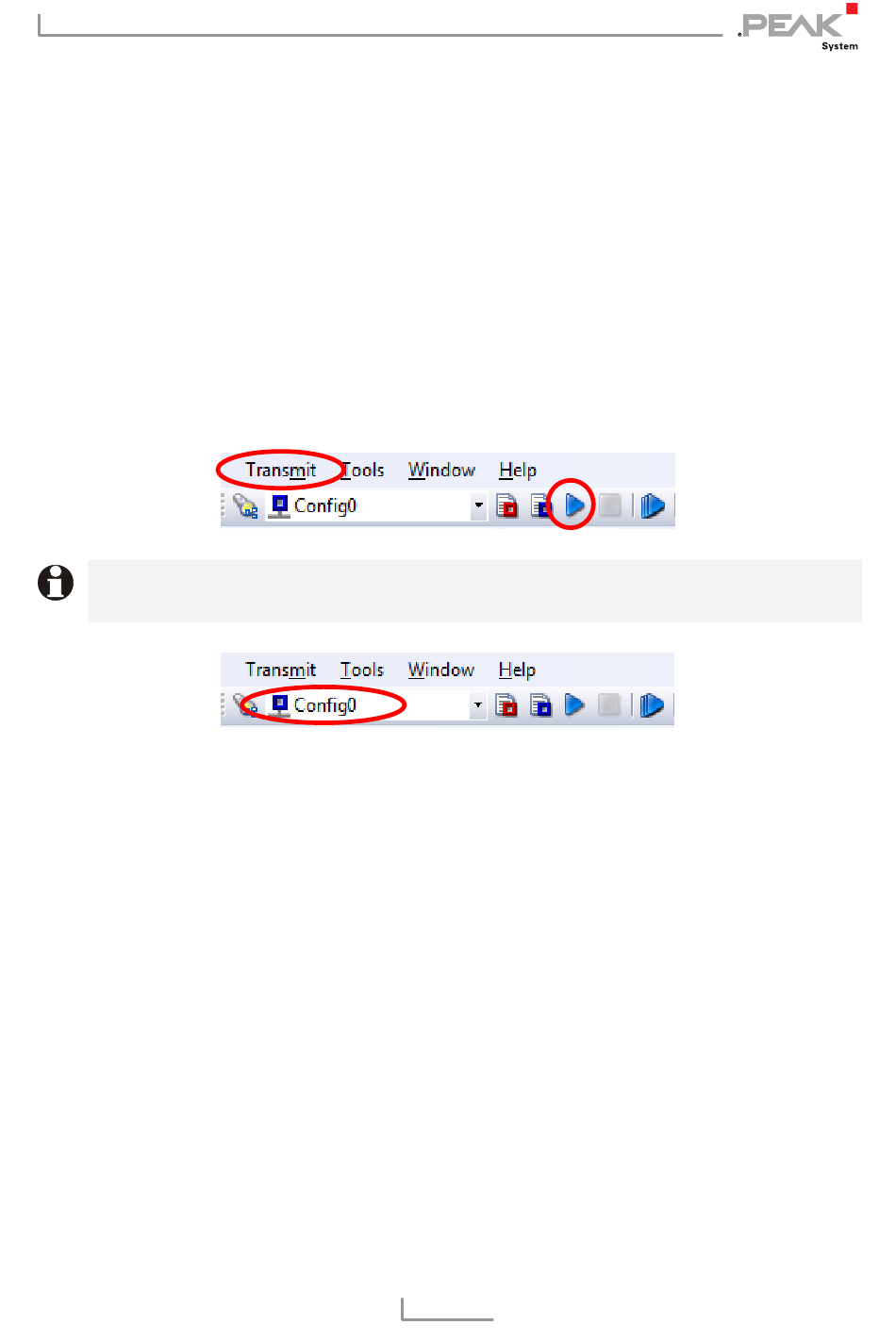

Aktion: Die Konfigurationsdatei wird über den CAN-Bus an den
PCAN-Router Pro übermittelt (Upload). Dazu muss der Menüpunkt
Transmit -> Send Configuration angewählt werden (oder das
entsprechende Icon):
Wichtiger Hinweis: am oberen Fensterrand in der Toolbar muss
der Eintrag Config0 in der Listbox eingestellt sein.
Reaktion: Während des Upload laufen im Output-Window des
PPCAN-Editors verschiedene Statusmeldungen durch, die das Über-
tragungsprotokoll betreffen, deren Bedeutung in anderen Doku-
menten erläutert wird.
Reaktion: Die Status-LED des PCAN-Router Pro blinkt grün während
der Übertragung und Verarbeitung der Konfigurationsdatei unrhyth-
misch. Danach blinkt die Status-LED grün mit 1 Hz und der PCAN-
Router Pro ist mit seiner neuen Konfiguration betriebsbereit.
Ergebnis: Der PCAN-Router Pro überträgt nun alle an CAN-1 einge-
henden Nachrichten unmodifiziert zum CAN-4 (jedoch nicht in der
entgegen gesetzten Richtung, dies müsste in einer weiteren Zeile
festgelegt werden).
18
