PCAN-Router Pro – Konfigurations-Tutorial
1.

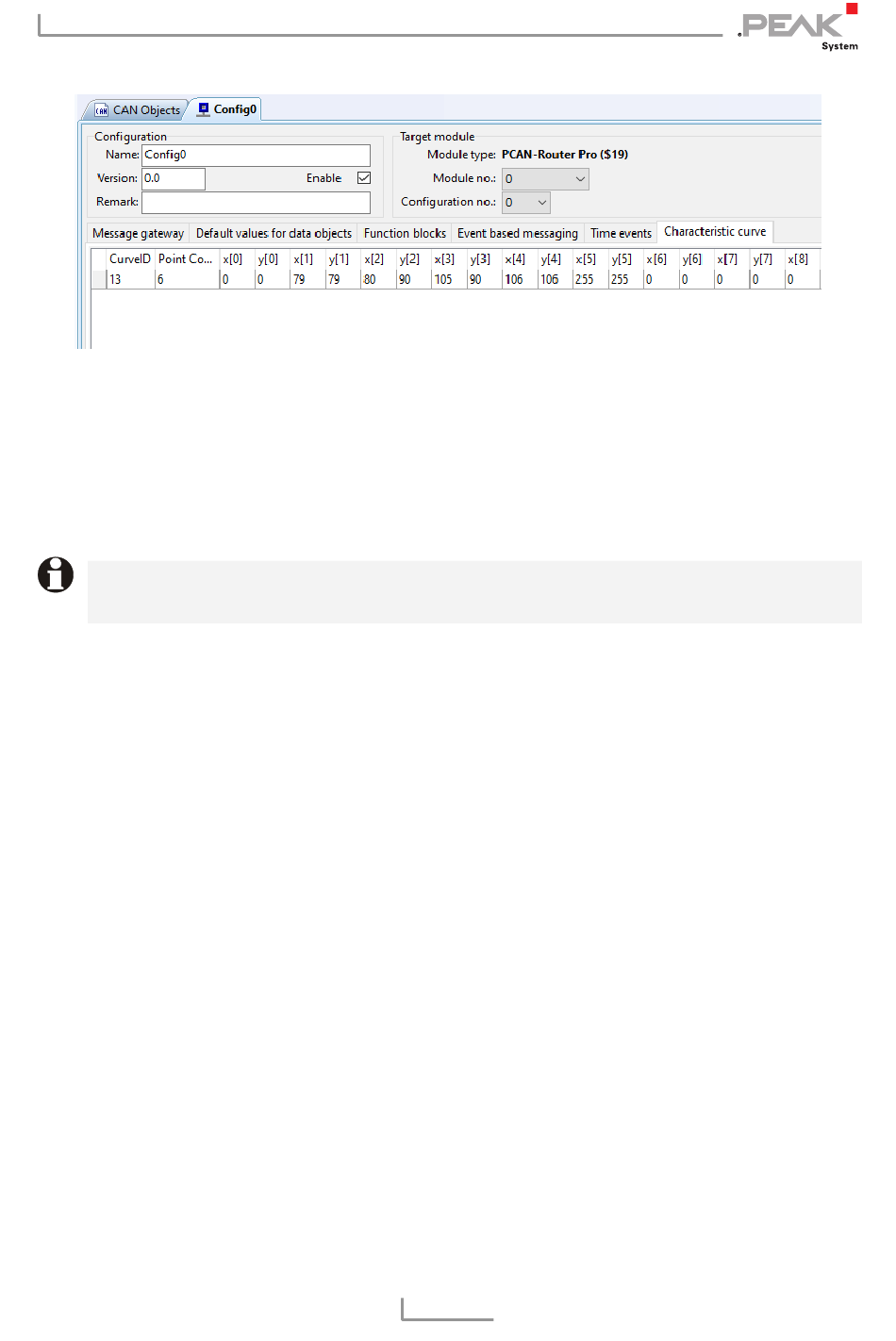

Curve-ID: 13 (eine willkürlich gewählte Nummer).
2.
Point Count: 6 (Anzahl der X/Y-Wertepaare).
3.
Wertepaare 0..5: die Kennlinie (Werte aus obiger Tabelle).
Weitere Wertepaare werden nicht benötigt und enthalten 0.
Wichtiger Hinweis: Die X-Werte müssen aufsteigend sortiert
eingetragen werden!
Information: Zuletzt muss dafür gesorgt werden, dass der Rohwert
zu den X-Koordinaten der Kennlinie gelangt, und der sich ergeben-
de Y-Wert in die 32-Bit-Variable #1 geschrieben wird, um auf den
CAN-Bus übermittelt zu werden. Dazu wird ein Funktionsblock
benötigt, der die Handhabung der Kennlinie übernimmt.
Aktion: Um einen neuen Funktionsblock anzulegen, den Tab
Function blocks auswählen, das Kontextmenü öffnen (Rechtsklick)
und Add Record auswählen.
Reaktion: Es erscheint eine Tabellenzeile, die einen Funktionsblock
repräsentiert und mit Werten befüllt werden muss.
Information: Grundsätzlich hat jeder Funktionsblock zwei Eingänge
(Operanden) und einen Ausgang (Ergebnis), jeweils bestehend aus
I/O-Typ und I/O-Nummer, Weiterhin gibt es einen Hauptschalter
(Enable) und eine Zykluszeit (wie oft wird das Ergebnis berechnet,
in ms).
47
