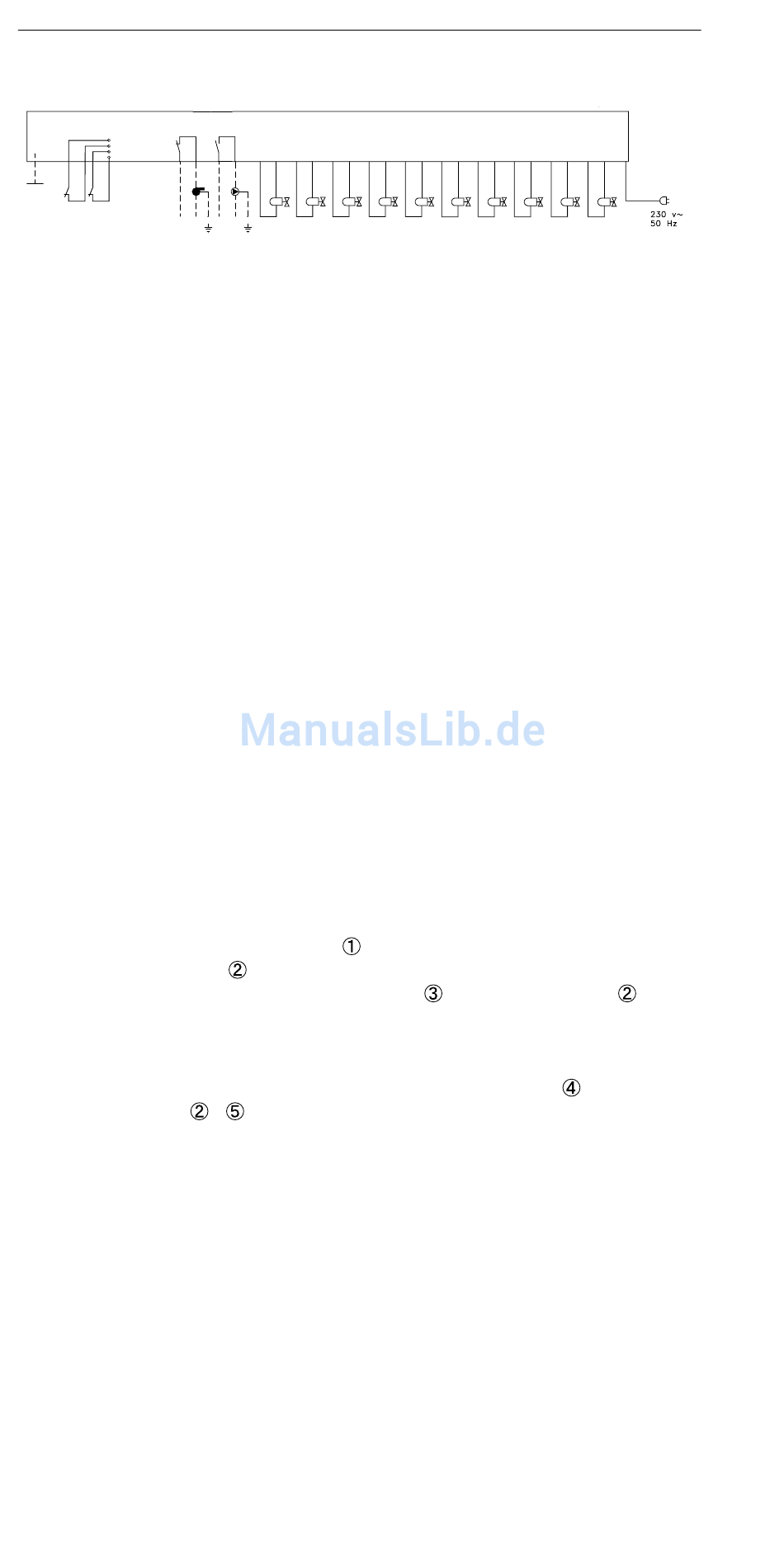

5.5 Cablaggio

Ingresso
Standby generale
Riscaldamento/
raffreddamento
Antenna
esterna

5.6 Alimentazione

• Una volta installati tutti gli attuatori, i controlli pompa e caldaia e gli altri ingressi,
collegare la spina di alimentazione del Regolatore principale ad un'alimentazione
di 230 V (fig. 8).
Nota: Se in sede di installazione si elimina dal cavo di alimentazione la spina, assicurarsi che il
collegamento venga realizzato nel rispetto della legislazione vigente.
5.7 Antenna esterna (CF-EA)
Nota: Si installa l'Antenna esterna in qualità di derivatore quando risulta impossibile la tra-
smissione attraverso un grosso edificio, pareti spesse o una barriera metallica, ad esempio se il
Regolatore principale si trova in un armadio/contenitore metallico
• Togliere la copertura in plastica dal collegamento antenna sul Regolatore principale
(fig. 9).
• Collegare l'Antenna esterna (fig. 20).
• Posizionare l'Antenna esterna sull'altro lato della barriera di trasmissione, lontano
dal Regolatore principale.
5.8 Più (2-3) Regolatori principali
Nota: Il Regolatore principale n° 1 deve essere quello collegato alla pompa di alimentazione locale
In un unico sistema si possono collegare fino a 3 Regolatori principali.
In presenza di 2 o 3 Regolatori principali, collegarli ad un'alimentazione di 230 V ad
una distanza dal Regolatore principale n°  tale da consentire la gestione simultanea
di tutti i Regolatori principali.
Attivare la modalità d'installazione sul Regolatore principale n° 1 (fig. 21)
• Utilizzare il pulsante di selezione menù
ne. Il LED di installazione
• Attivare la modalità d'installazione premendo OK
accende a luce fissa
Far partire l'installazione sul Regolatore principale n° 2 o n° 3 (fig. 21/22)
• Attivare l'installazione sul Regolatore principale n°  premendo OK
• I LED d'installazione
no una volta che la stessa è stata completata
• Cambiare eventualmente posizione al Regolatore principale n° 2 e/o n° 3. Il test di
collegamento verrà fatto partire automaticamente quando si ricollega l'alimenta-
zione a 230 V
• Se il Regolatore principale n° 2 e/o n° 3 è provvisto della sua propria pompa, si de-
vono configurare di conseguenza i relé per la pompa e la caldaia (vedere 6.4)
Nota: Se si stacca successivamente il Regolatore principale n° 2 o n° 3 dal Regolatore principale n°
1, si deve resettare il Regolatore principale n° 1 (vedere 7.2)
5.9 Altri componenti del sistema
Nota: La procedura di installazione di altri componenti del sistema sul Regolatore principale (Ter-
mostati ambiente, Regolatore a distanza e Ripetitore; vedere 2) è descritta nelle istruzioni, fornite
in allegato, riguardanti questi componenti. Per procedure di installazione specifiche si rimanda
alle relative istruzioni.
