Zentraleinheit
5–10
5.4

Schnittstellen

5.4.1

Anschlussschema

Alle Schnittstellen auf der Zentraleinheit der CL200 werden über D-Sub-
Steckverbinder angeschlossen. Die Verbindung dieser Schnittstellen muss
mit geschirmten Kabeln erfolgen. Bei den Schnittstellen ist es fast immer nö-
tig, einzelne Verbindungen, die von verschiedenen Orten kommen, anzu-
schließen. Zu diesem Zweck werden handelsübliche Übergabeelemente
eingesetzt. Das Übergabeelement muss eine Schirmverbindung für den
D-Sub-Steckverbinder haben.

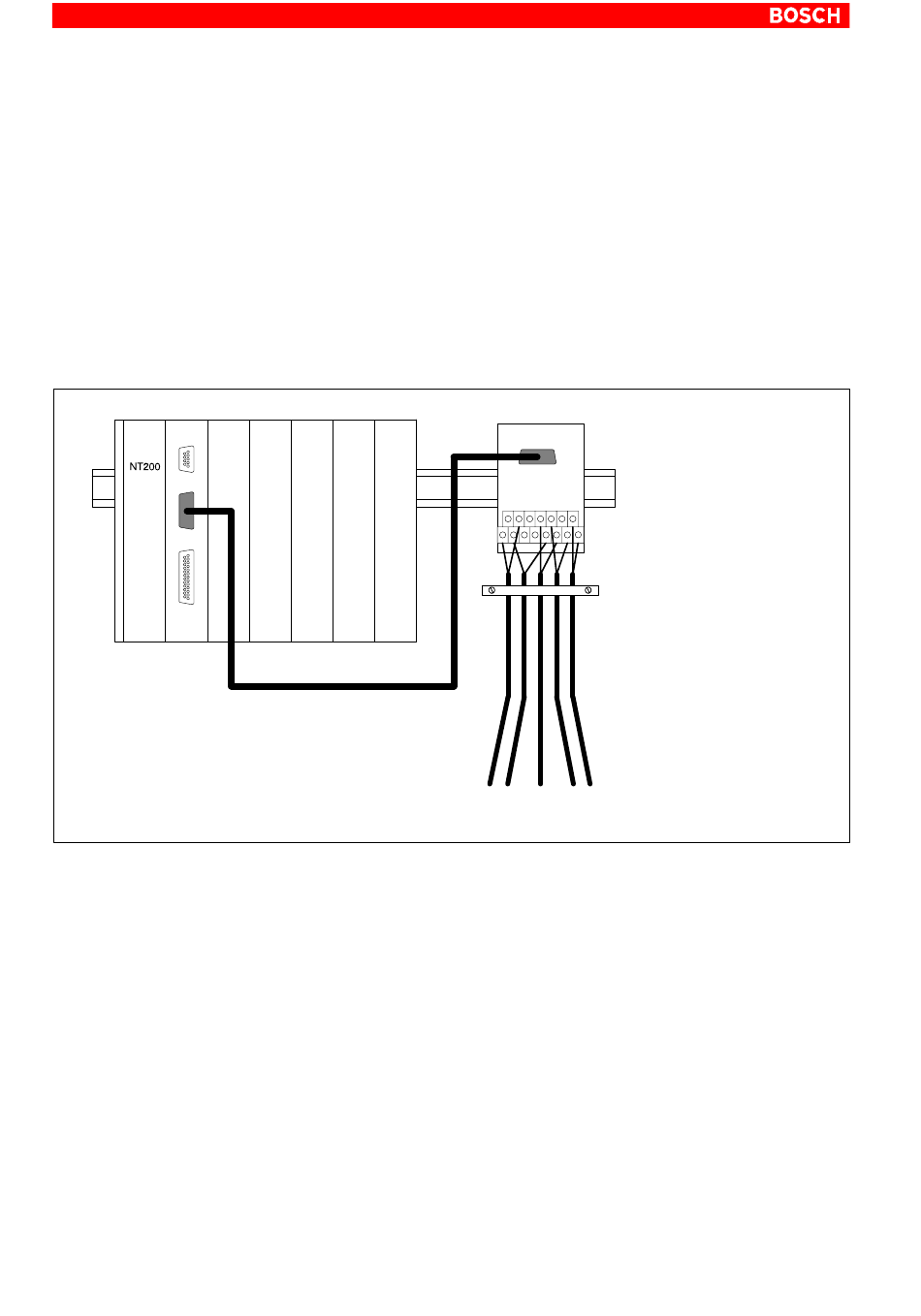

Beispiel:
geschirmte Kabel von
und zur Peripherie
Übergabeelement D-Sub-
Steckverbinder geschirmt
auf Schraubklemmen
Tragschiene
Kabelschirme niederohmig
an Masse angeschlossen
1070 072 091-102 (01.05) D
