24-V-Spannungsversorgung

17.2.1

Aufbau ohne Potenzialtrennung

L1
L2
L3
N
PE
ÜK III
400 V
Netzteil 1
ÜK II
24 V
Für die 24-V-Spannungsversorgung der Netzteilbaugruppe NT200 und der
externen Stellglieder, Signalgeber und Peripheriebaugruppen stehen 24-V-
Lastnetzteile zur Verfügung. Genauere Angaben hierzu sind der Preisliste
(Bestellnummer 1070 072 061) zu entnehmen.

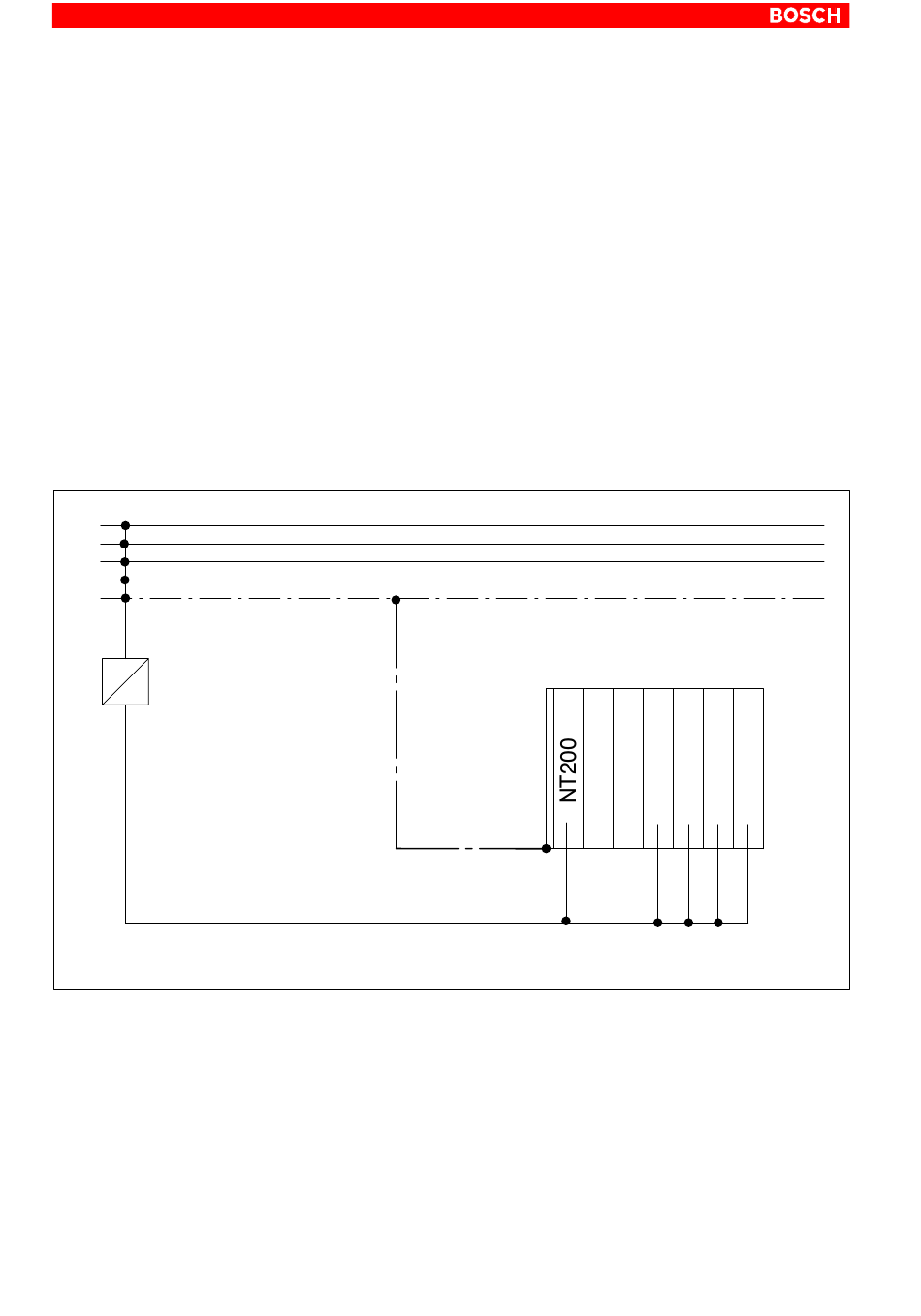

Die einfachste Anschlussmöglichkeit ist der Aufbau ohne Potenzialtrennung
zwischen interner Logik und Peripherieversorgung.
In diesem Fall genügt ein Netzteil zur Versorgung der CL200. Es darf kein
Spartrafo verwendet werden, damit die Überspannungskategorie ÜK II er-
füllt wird.
24-V-Spannungsversorgung
für Peripheriebaugruppen
1070 072 091-102 (01.05) D
