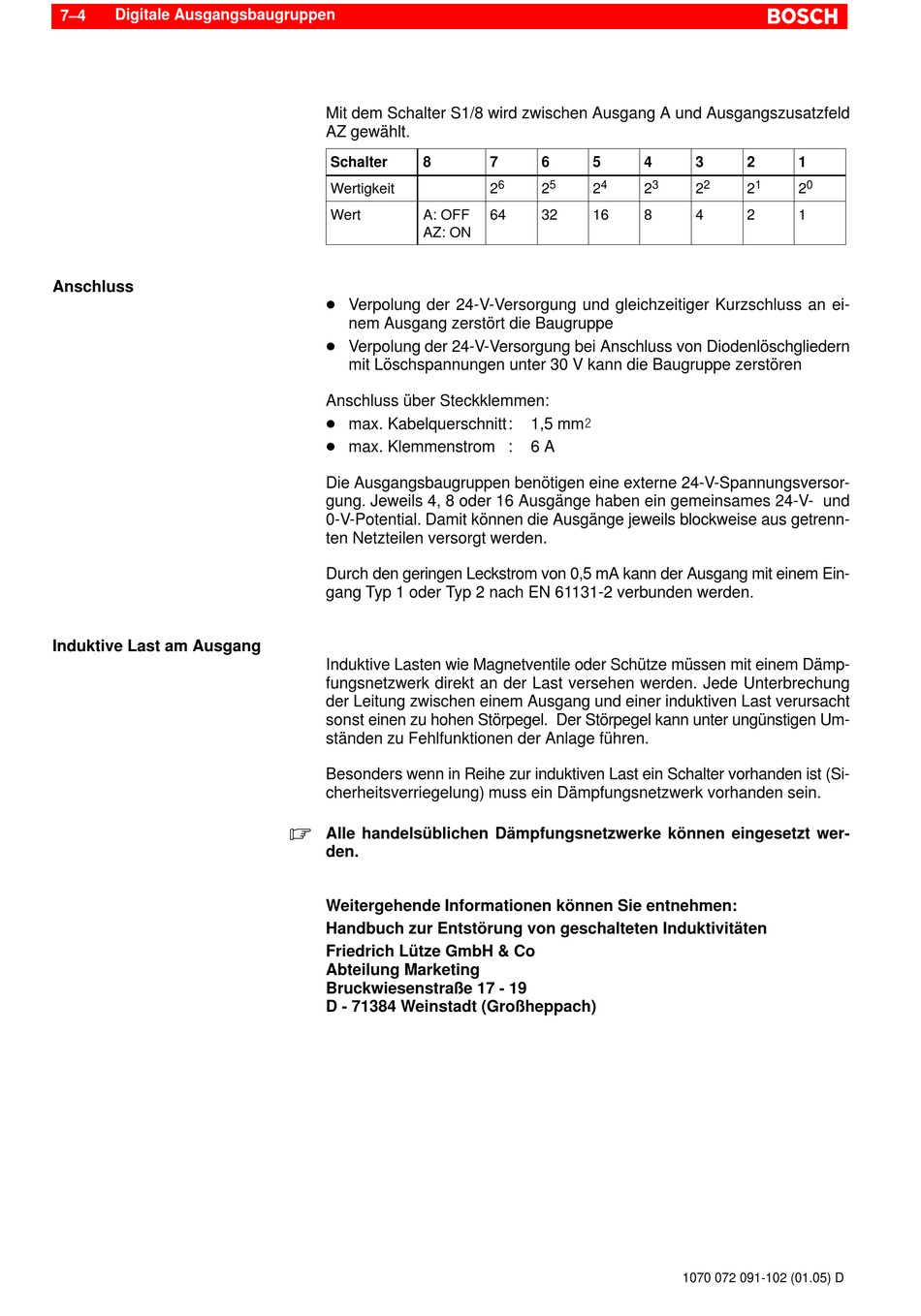

Digitale Ausgangsbaugruppen
7–4
Anschluss
Induktive Last am Ausgang
Mit dem Schalter S1/8 wird zwischen Ausgang A und Ausgangszusatzfeld
AZ gewählt.
Schalter
8
Wertigkeit
Wert
A: OFF
AZ: ON
D Verpolung der 24-V-Versorgung und gleichzeitiger Kurzschluss an ei-
nem Ausgang zerstört die Baugruppe
D Verpolung der 24-V-Versorgung bei Anschluss von Diodenlöschgliedern
mit Löschspannungen unter 30 V kann die Baugruppe zerstören
Anschluss über Steckklemmen:
D max. Kabelquerschnitt:
D max. Klemmenstrom :
Die Ausgangsbaugruppen benötigen eine externe 24-V-Spannungsversor-
gung. Jeweils 4, 8 oder 16 Ausgänge haben ein gemeinsames 24-V- und
0-V-Potential. Damit können die Ausgänge jeweils blockweise aus getrenn-
ten Netzteilen versorgt werden.
Durch den geringen Leckstrom von 0,5 mA kann der Ausgang mit einem Ein-
gang Typ 1 oder Typ 2 nach EN 61131-2 verbunden werden.
Induktive Lasten wie Magnetventile oder Schütze müssen mit einem Dämp-
fungsnetzwerk direkt an der Last versehen werden. Jede Unterbrechung
der Leitung zwischen einem Ausgang und einer induktiven Last verursacht
sonst einen zu hohen Störpegel. Der Störpegel kann unter ungünstigen Um-
ständen zu Fehlfunktionen der Anlage führen.
Besonders wenn in Reihe zur induktiven Last ein Schalter vorhanden ist (Si-
cherheitsverriegelung) muss ein Dämpfungsnetzwerk vorhanden sein.
.
Alle handelsüblichen Dämpfungsnetzwerke können eingesetzt wer-
den.
Weitergehende Informationen können Sie entnehmen:
Handbuch zur Entstörung von geschalteten Induktivitäten
Friedrich Lütze GmbH & Co
Abteilung Marketing
Bruckwiesenstraße 17 - 19
D - 71384 Weinstadt (Großheppach)
7
6
5
4
6
5
4
3
2
2
2
2
64
32
16
8
1,5 mm@
6 A
3
2
1
2
1
0
2
2
2
4
2
1
1070 072 091-102 (01.05) D
