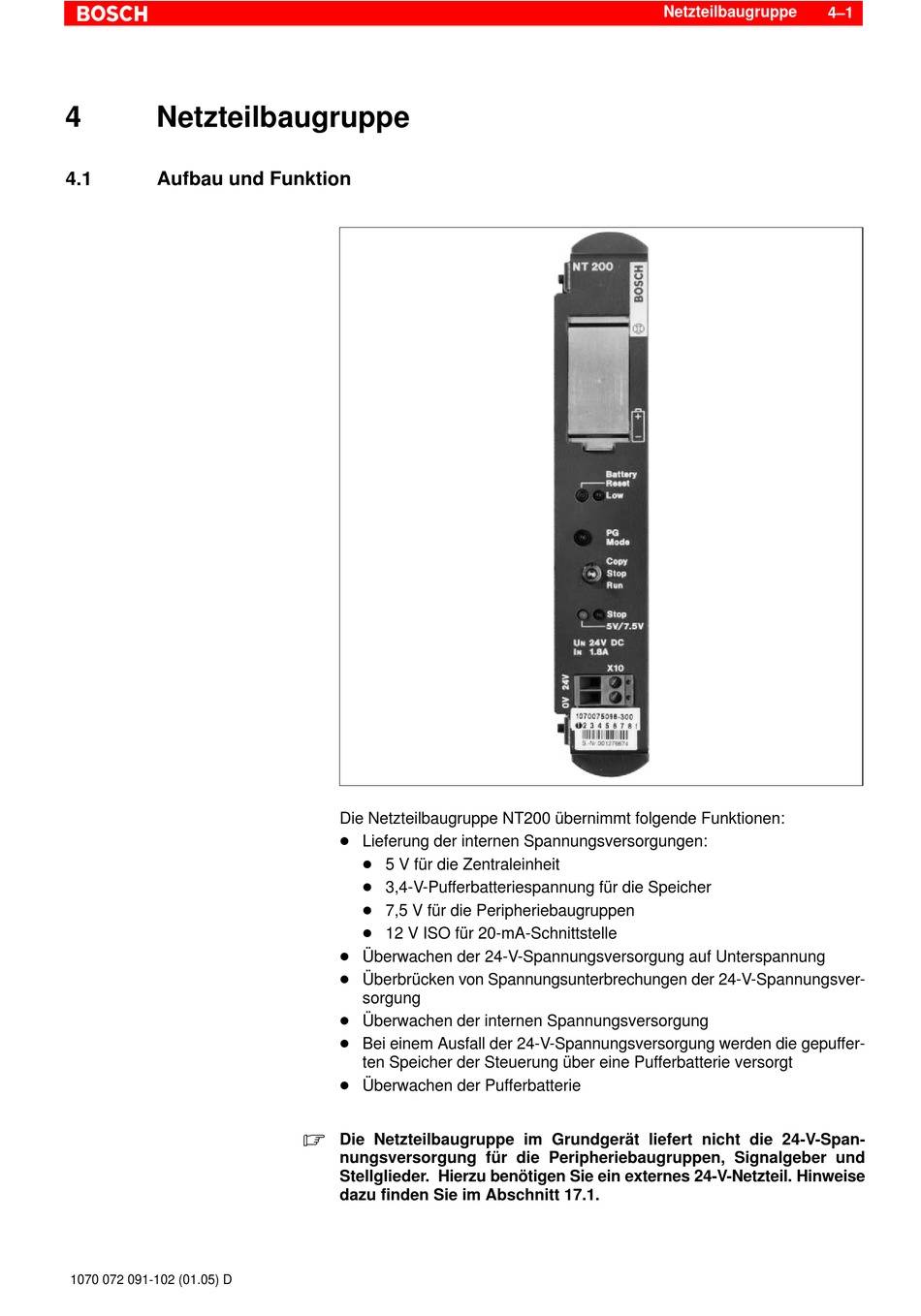

Netzteilbaugruppe

4.1

Aufbau und Funktion

1070 072 091-102 (01.05) D
Die Netzteilbaugruppe NT200 übernimmt folgende Funktionen:
D Lieferung der internen Spannungsversorgungen:
D 5 V für die Zentraleinheit
D 3,4-V-Pufferbatteriespannung für die Speicher
D 7,5 V für die Peripheriebaugruppen
D 12 V ISO für 20-mA-Schnittstelle
D Überwachen der 24-V-Spannungsversorgung auf Unterspannung
D Überbrücken von Spannungsunterbrechungen der 24-V-Spannungsver-
sorgung
D Überwachen der internen Spannungsversorgung
D Bei einem Ausfall der 24-V-Spannungsversorgung werden die gepuffer-
ten Speicher der Steuerung über eine Pufferbatterie versorgt
D Überwachen der Pufferbatterie
.
Die Netzteilbaugruppe im Grundgerät liefert nicht die 24-V-Span-
nungsversorgung für die Peripheriebaugruppen, Signalgeber und
Stellglieder. Hierzu benötigen Sie ein externes 24-V-Netzteil. Hinweise
dazu finden Sie im Abschnitt 17.1.
