17.2.10

Erdung

Funktionserdung
Potentialausgleich
Schutzerdung
1070 072 091-102 (01.05) D
Die Baugruppenträger GG3 und GG3K der CL200 müssen auf einen metal-
lischen, geerdeten Träger montiert werden, z. B. die Schaltschrankrück-
wand.
Zur optimalen Störsicherheit ist eine Funktionserdung erforderlich. Der An-
schluss der Funktionserdung muss über ein möglichst kurzes Kabel oder
besser Masseband erfolgen.
Richtwert: Länge:
Querschnitt:
Zwischen den Anlagenteilen und der Spannungsversorgung muss ein
Potentialausgleich gemäß DIN VDE 0100 Teil 540 erfolgen.
Alle Komponenten der CL200 müssen an den gekennzeichneten Anschlüs-
sen mit dem Schutzleitersystem PE verbunden werden.

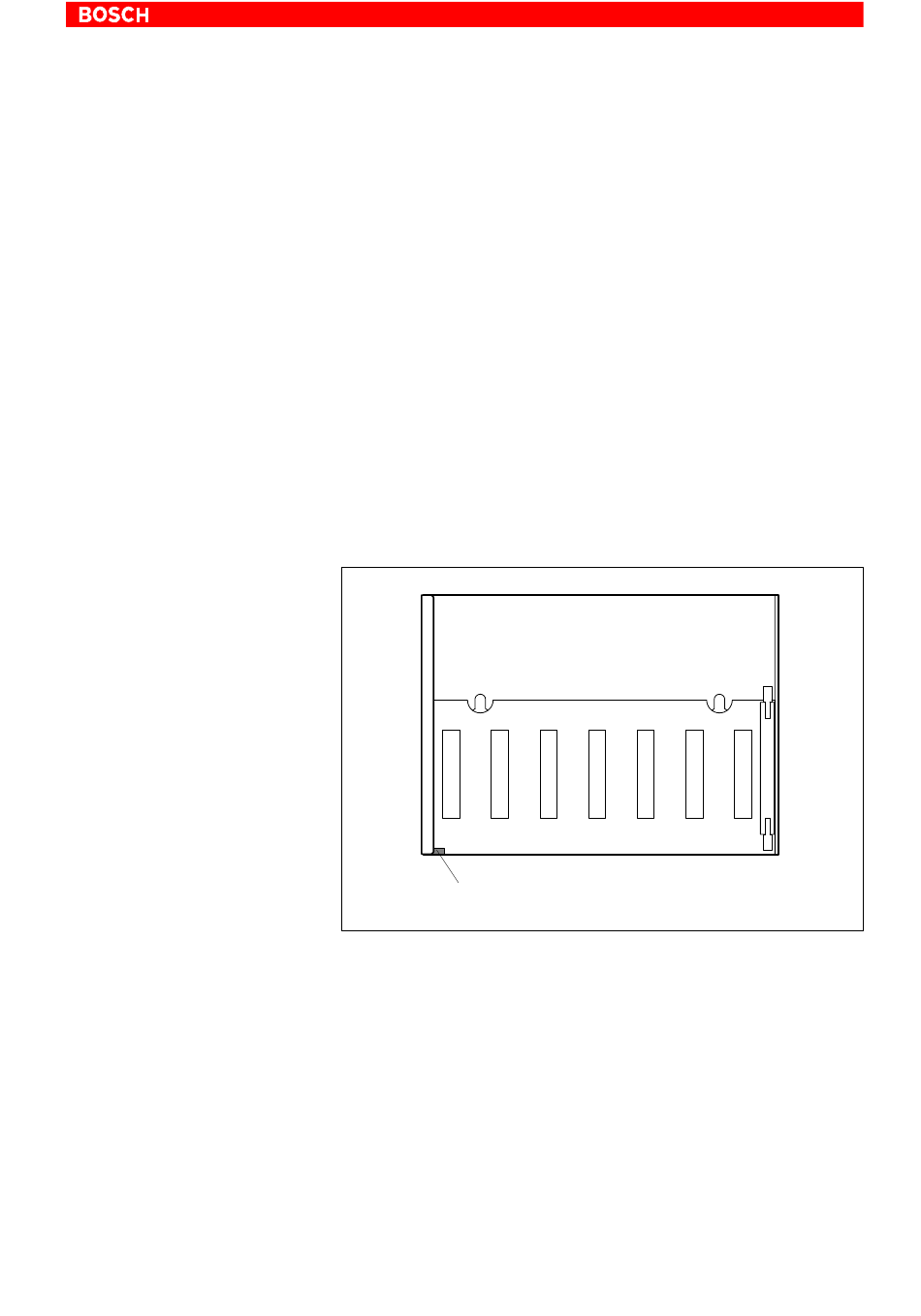

Schutzleiteranschluss
Anschluss des Schutzleiters über Linsenkopfschraube M4x6 mit Feder- und
Unterlegscheibe.
Installation
max. 1 m
2
6 mm
17–9
