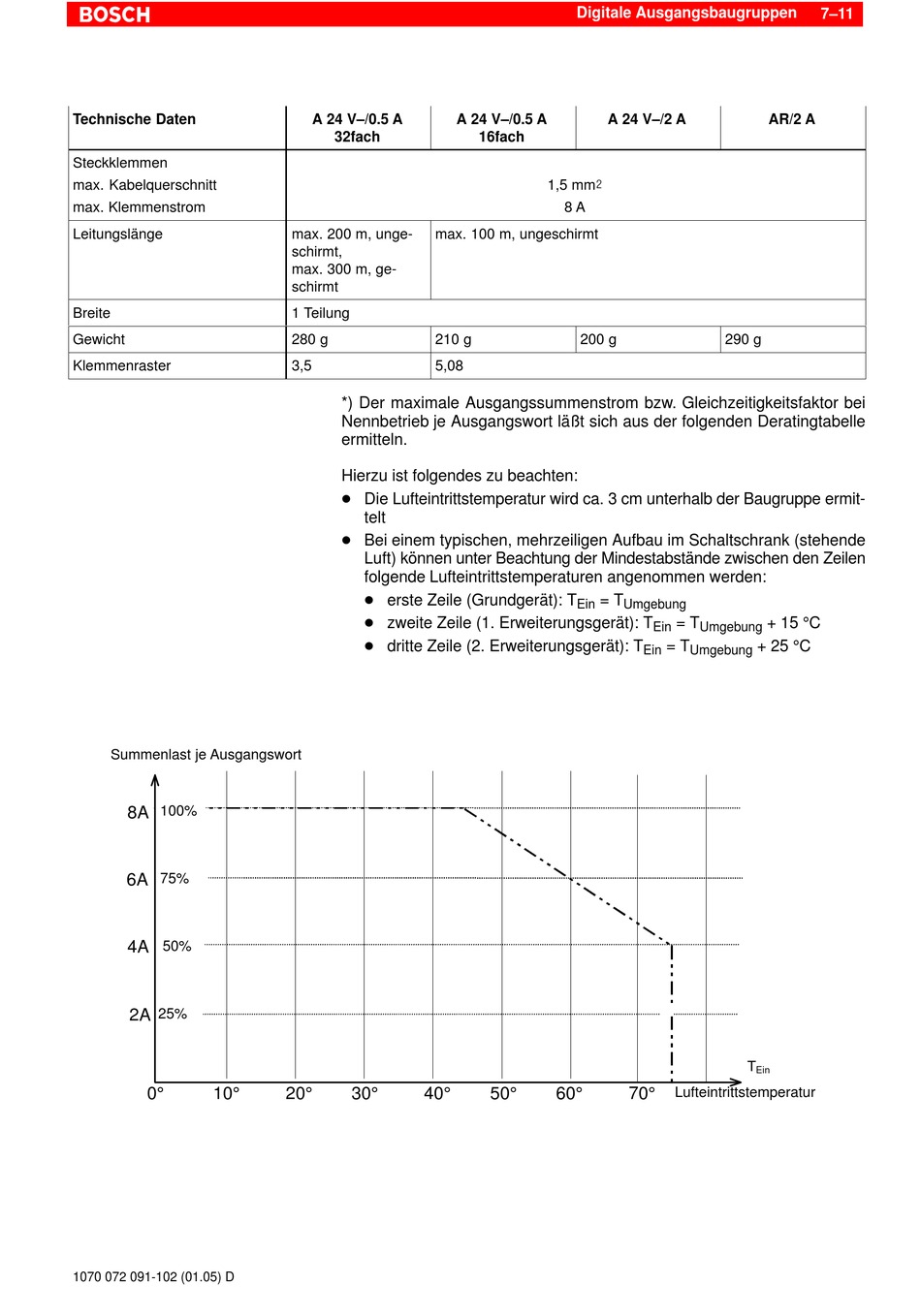

Bosch CL200 Steuerungshandbuch Seite 90

Technische Daten
Steckklemmen
max. Kabelquerschnitt
max. Klemmenstrom
Leitungslänge
Breite
Gewicht
Klemmenraster
Summenlast je Ausgangswort
8A 100%
6A 75%
4A
50%
2A
25%
0° 10°
1070 072 091-102 (01.05) D
A 24 V–/0.5 A A 24 V–/0.5 A
32fach
max. 200 m, unge- max. 100 m, ungeschirmt
schirmt,
max. 300 m, ge-
schirmt
1 Teilung
280 g 210 g
3,5 5,08
*) Der maximale Ausgangssummenstrom bzw. Gleichzeitigkeitsfaktor bei
Nennbetrieb je Ausgangswort läßt sich aus der folgenden Deratingtabelle
ermitteln.
Hierzu ist folgendes zu beachten:
D Die Lufteintrittstemperatur wird ca. 3 cm unterhalb der Baugruppe ermit-
telt
D Bei einem typischen, mehrzeiligen Aufbau im Schaltschrank (stehende
Luft) können unter Beachtung der Mindestabstände zwischen den Zeilen
folgende Lufteintrittstemperaturen angenommen werden:
D erste Zeile (Grundgerät): T
D zweite Zeile (1. Erweiterungsgerät): T
D dritte Zeile (2. Erweiterungsgerät): T
20° 30° 40°
Digitale Ausgangsbaugruppen
A 24 V–/2 A
16fach
1,5 mm@
8 A
200 g
= T
Ein Umgebung
Ein
50° 60° 70°
7–11
AR/2 A
290 g
+ 15 °C
= T
Ein Umgebung
+ 25 °C
= T
Umgebung
T
Ein
Lufteintrittstemperatur
