7.4 Ausgangsbaugruppe A 24 V–/2 A
Funktion
Anschluss
7.5

Relaisausgangsbaugruppe AR/2A

1070 072 091-102 (01.05) D
Es gelten die allgemeinen Bedingungen und technischen Daten im Ab-
schnitt 7.1.
Die Ausgänge sind kurzschlussfest. Bei einem Strom von typ. 2,4 A spricht
der elektronische Kurzschlussschutz an. Aus thermischen Gründen dürfen
die Ausgänge nicht über den Nennstrom von 2 A belastet werden.
Das Parallelschalten von Ausgängen ist nicht zulässig.
Auf der Baugruppe besteht zwischen den A- und B-Ausgängen keine gal-
vansiche Verbindung. Deshalb kann unter Verwendung zweier getrennter
Versorgungsstromkreise die Versorgungsspannung der A-Ausgänge z.B.
bei "NOT–AUS" abgeschaltet werden, während die B-Ausgänge weiterhin

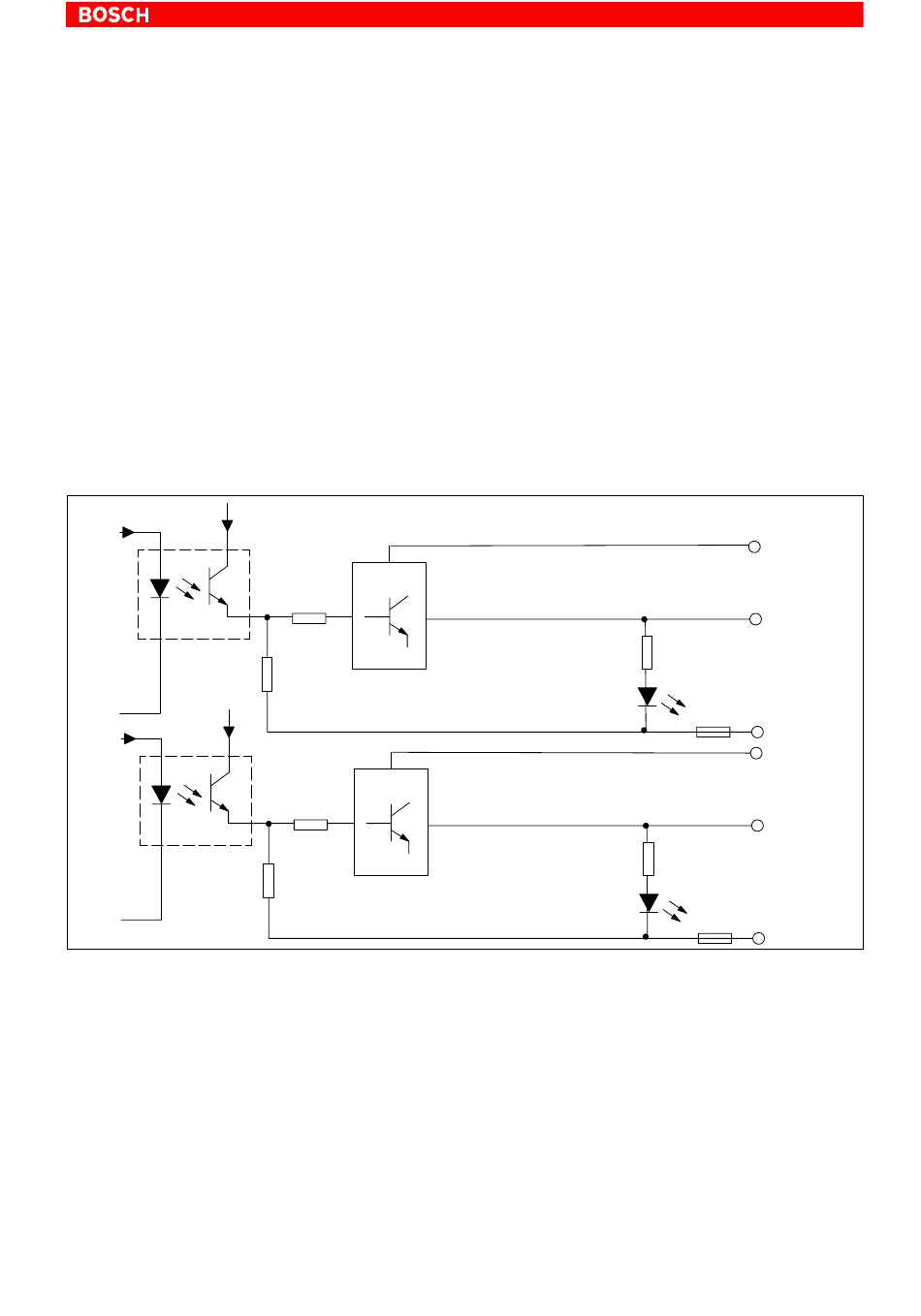

funktionsfähig bleiben. Die Ausgangsschaltung ist wie folgt realisiert:
Es gelten die allgemeinen Bedingungen und technischen Daten im Ab-
schnitt 7.1.
Digitale Ausgangsbaugruppen
24 V − A
Aus – A
0 V − A
24 V − B
Aus – B
0 V − B
7–7
