13.2

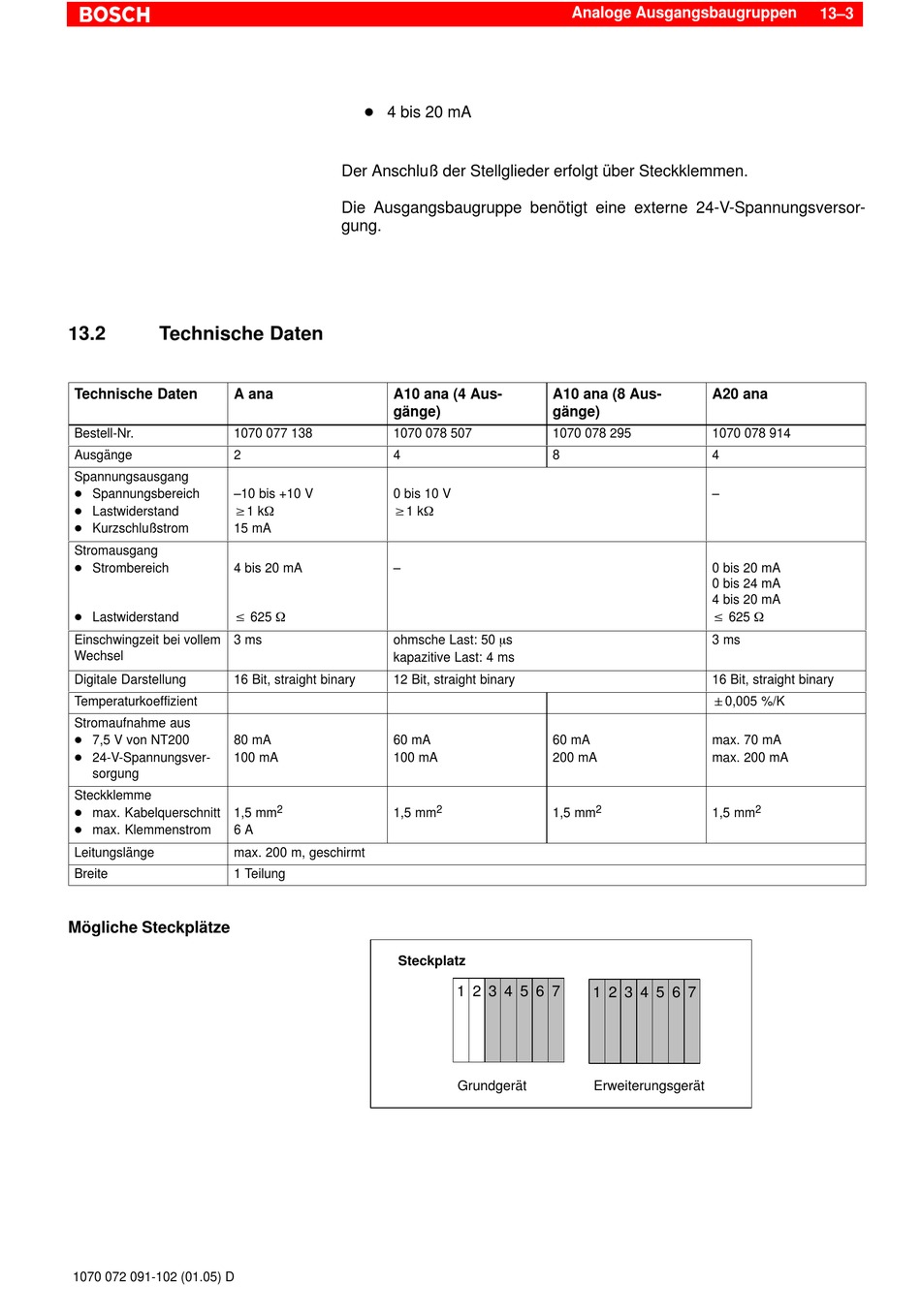

Technische Daten

Technische Daten A ana
Bestell-Nr. 1070 077 138
Ausgänge 2
Spannungsausgang
D Spannungsbereich –10 bis +10 V
D Lastwiderstand w1 kW
D Kurzschlußstrom 15 mA
Stromausgang
D Strombereich 4 bis 20 mA
D Lastwiderstand v 625 W
Einschwingzeit bei vollem 3 ms
Wechsel
Digitale Darstellung 16 Bit, straight binary
Temperaturkoeffizient
Stromaufnahme aus
D 7,5 V von NT200 80 mA
D 24-V-Spannungsver- 100 mA
sorgung
Steckklemme
D max. Kabelquerschnitt 1,5 mm
D max. Klemmenstrom 6 A
Leitungslänge max. 200 m, geschirmt
Breite 1 Teilung
Mögliche Steckplätze
1070 072 091-102 (01.05) D
D 4 bis 20 mA
Der Anschluß der Stellglieder erfolgt über Steckklemmen.
Die Ausgangsbaugruppe benötigt eine externe 24-V-Spannungsversor-
gung.
A10 ana (4 Aus-
gänge)
1070 078 507
4
0 bis 10 V
w1 kW
–
ohmsche Last: 50 ms
kapazitive Last: 4 ms
12 Bit, straight binary
60 mA
100 mA
2 2
1,5 mm
Steckplatz
Analoge Ausgangsbaugruppen
A10 ana (8 Aus-
gänge)
1070 078 295
8
60 mA
200 mA
2
1,5 mm
1 2 3 4 5 6 7
1 2 3 4 5 6 7
Grundgerät Erweiterungsgerät
13–3
A20 ana
1070 078 914
4
–
0 bis 20 mA
0 bis 24 mA
4 bis 20 mA
v 625 W
3 ms
16 Bit, straight binary
"0,005 %/K
max. 70 mA
max. 200 mA
2
1,5 mm
