Baugruppenträger
3–10

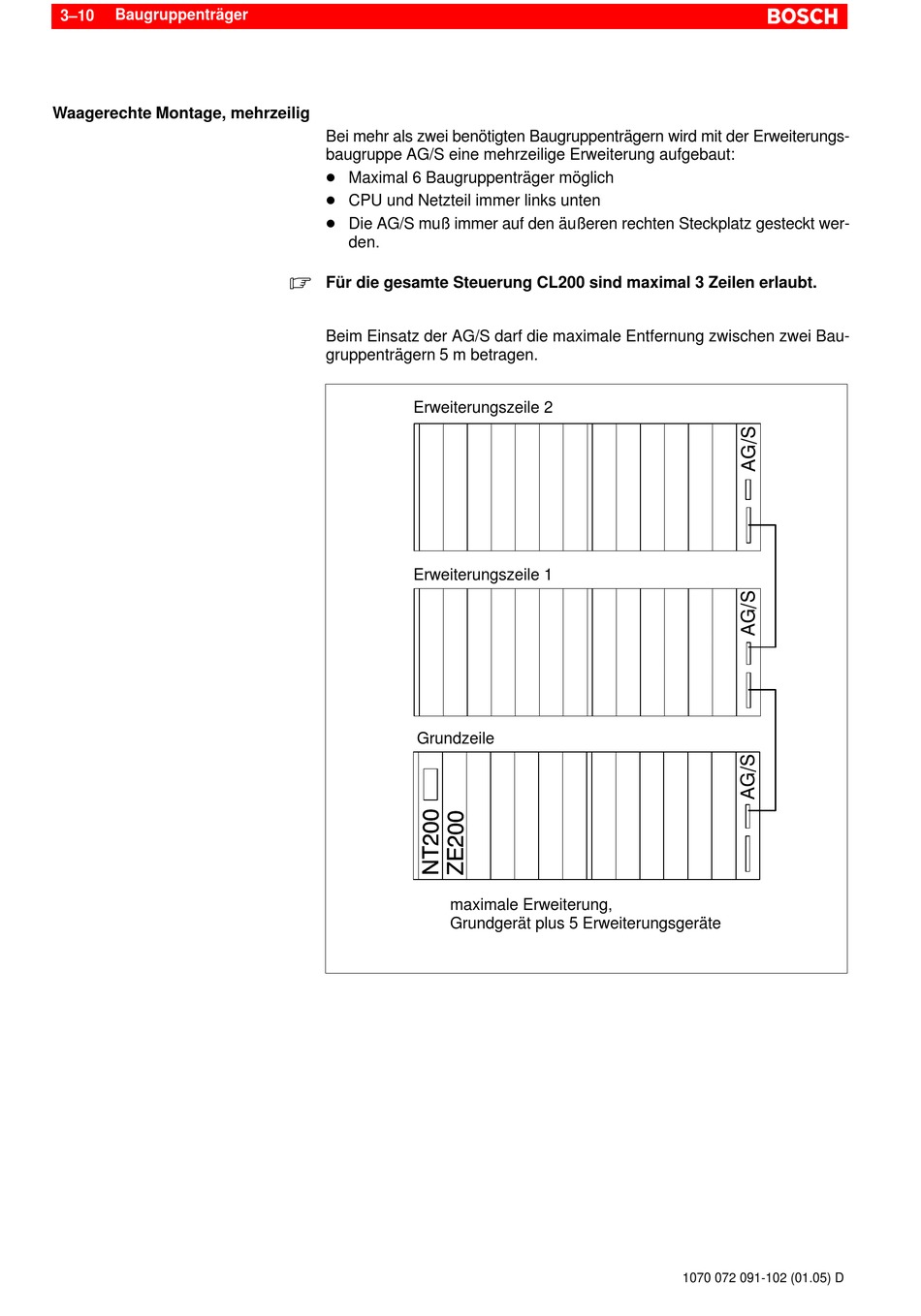

Waagerechte Montage, mehrzeilig
Bei mehr als zwei benötigten Baugruppenträgern wird mit der Erweiterungs-
baugruppe AG/S eine mehrzeilige Erweiterung aufgebaut:
D Maximal 6 Baugruppenträger möglich
D CPU und Netzteil immer links unten
D Die AG/S muß immer auf den äußeren rechten Steckplatz gesteckt wer-
den.
.
Für die gesamte Steuerung CL200 sind maximal 3 Zeilen erlaubt.
Beim Einsatz der AG/S darf die maximale Entfernung zwischen zwei Bau-
gruppenträgern 5 m betragen.
Erweiterungszeile 2
Erweiterungszeile 1
Grundzeile
maximale Erweiterung,
Grundgerät plus 5 Erweiterungsgeräte
1070 072 091-102 (01.05) D
