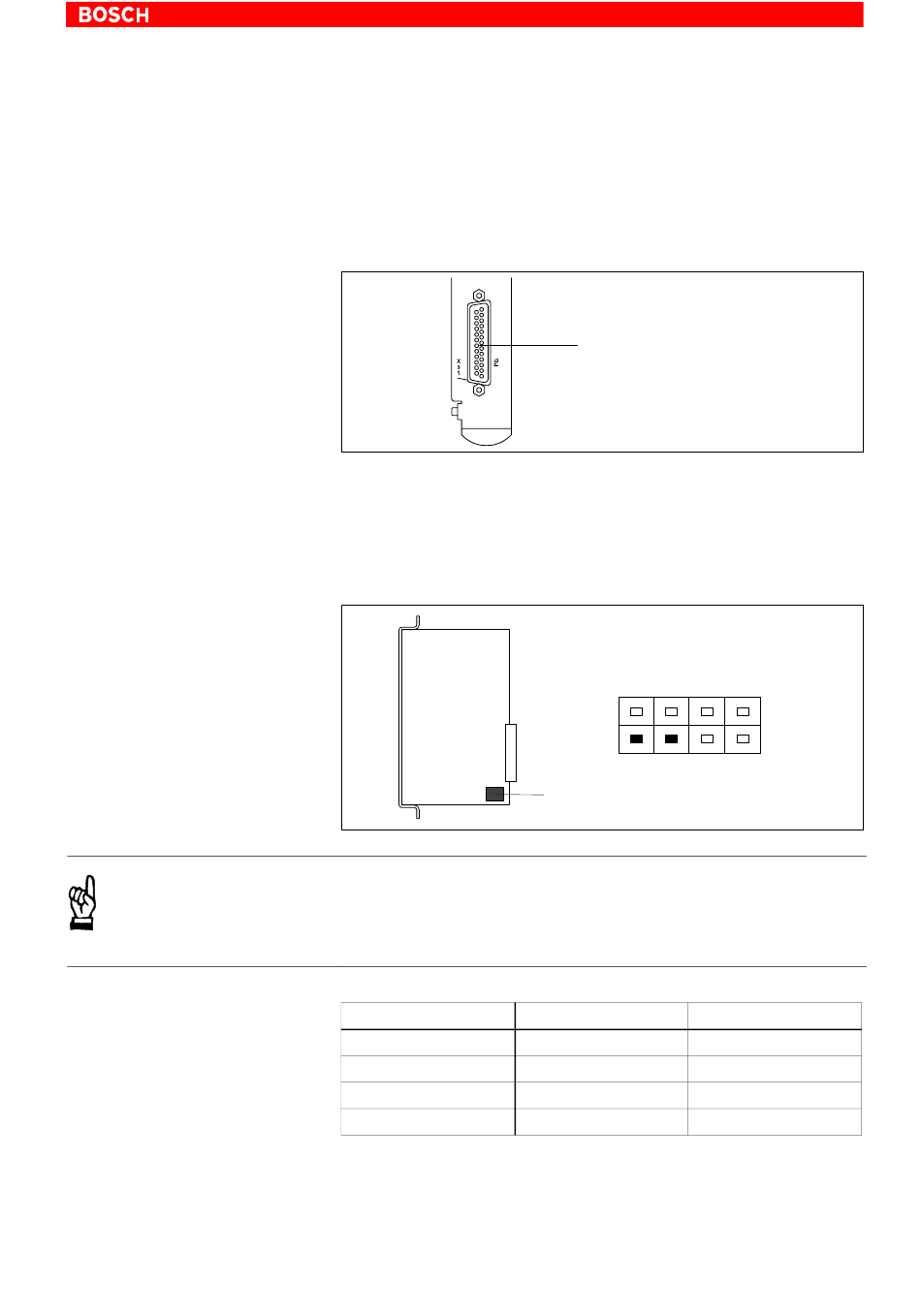

5.4.4 Programmiergeräte-Schnittstelle X31
Baudrate
1070 072 091-102 (01.05) D
X31 ist eine kombinierte V.24/20-mA-Schnittstelle entspechend VDI-Richtli-
nie VDI 2880, Blatt 2.
An die 25polige D-Sub-Buchse X31 wird das Programmiergerät oder ein an-
deres Peripheriegerät z.B. Bedienterminal BT20 angeschlossen.
Als Übertragungsprotokoll wird das Protokoll BUEP19E (PST) benutzt.
Die Baudrate der Programmiergeräte-Schnittstelle X31 wird mit dem DIP-
Schalter S1 auf der Zentraleinheit eingestellt.
ACHTUNG
Baugruppe nicht bei eingeschalteter Steuerung stecken oder zie-
hen! Baugruppe kann zerstört werden. Zuerst für spannungslosen
Zustand sorgen. Erst dann Baugruppe stecken oder ziehen!
Baudrate [Baud]
57600
38400
19200
9600
Die Schalter S1/3 und S1/4 werden zur Zeit nicht verwendet und sollen auf
OFF stehen.
Zentraleinheit
Programmiergeräte-
Schnittstelle X31
1 2 3
DIP-Schalter S1
S1/1
ON
OFF
ON
OFF
5–19
4
ON
OFF
S1/2
ON
ON
OFF
OFF
