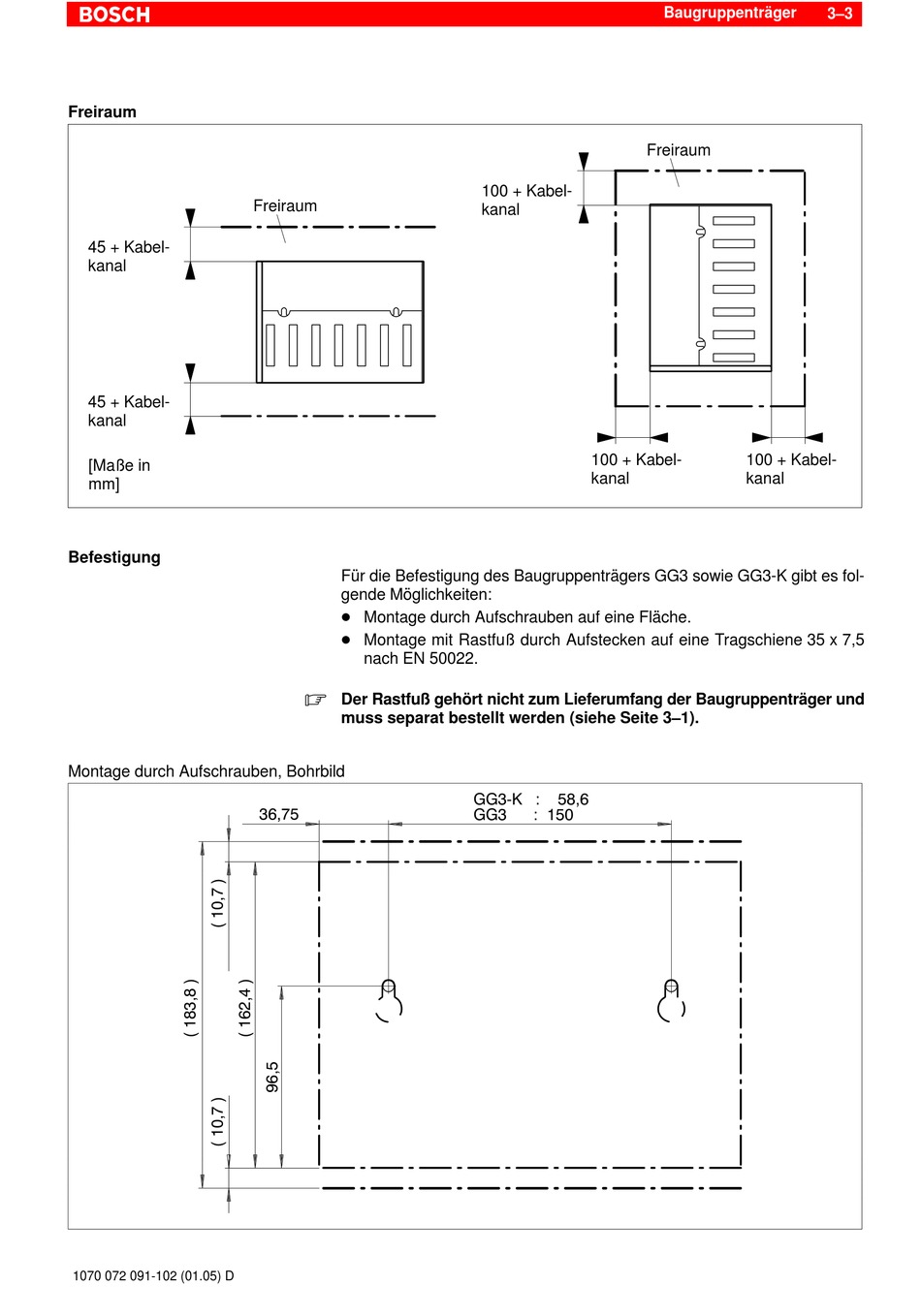

Bosch CL200 Steuerungshandbuch Seite 24

Freiraum
45 + Kabel-
kanal
45 + Kabel-
kanal
[Maße in
mm]
Befestigung
Montage durch Aufschrauben, Bohrbild
1070 072 091-102 (01.05) D
Freiraum
Für die Befestigung des Baugruppenträgers GG3 sowie GG3-K gibt es fol-
gende Möglichkeiten:
D Montage durch Aufschrauben auf eine Fläche.
D Montage mit Rastfuß durch Aufstecken auf eine Tragschiene 35 x 7,5
nach EN 50022.
.
Der Rastfuß gehört nicht zum Lieferumfang der Baugruppenträger und
muss separat bestellt werden (siehe Seite 3–1).
36,75
Freiraum
100 + Kabel-
kanal
100 + Kabel-
kanal
GG3 K : 58,6
GG3 : 150
Baugruppenträger
3–3
100 + Kabel-
kanal
