4.3

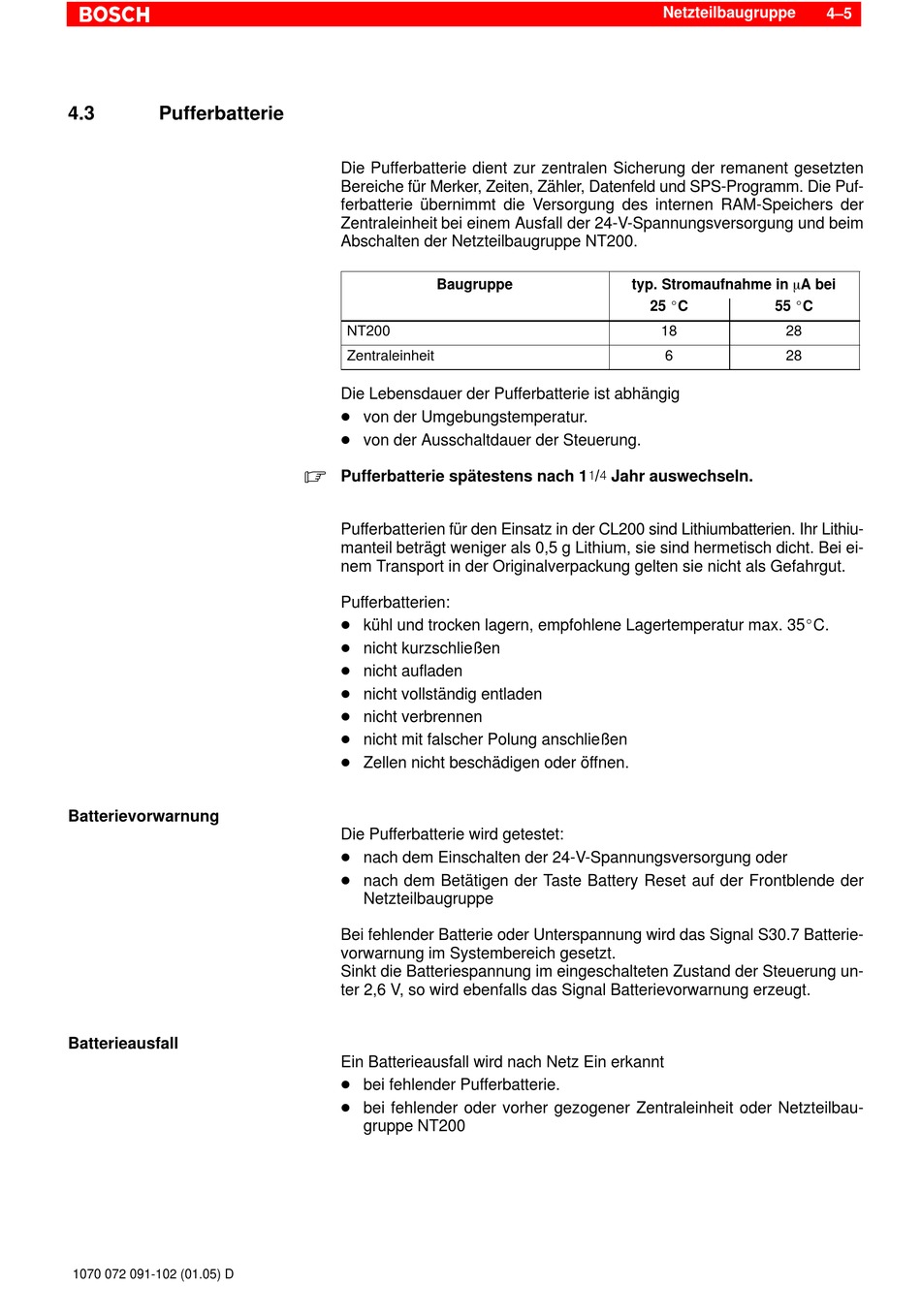

Pufferbatterie

Batterievorwarnung
Batterieausfall
1070 072 091-102 (01.05) D
Die Pufferbatterie dient zur zentralen Sicherung der remanent gesetzten
Bereiche für Merker, Zeiten, Zähler, Datenfeld und SPS-Programm. Die Puf-
ferbatterie übernimmt die Versorgung des internen RAM-Speichers der
Zentraleinheit bei einem Ausfall der 24-V-Spannungsversorgung und beim
Abschalten der Netzteilbaugruppe NT200.
Baugruppe
NT200
Zentraleinheit
Die Lebensdauer der Pufferbatterie ist abhängig
D von der Umgebungstemperatur.
D von der Ausschaltdauer der Steuerung.
.
Pufferbatterie spätestens nach 1!/$ Jahr auswechseln.
Pufferbatterien für den Einsatz in der CL200 sind Lithiumbatterien. Ihr Lithiu-
manteil beträgt weniger als 0,5 g Lithium, sie sind hermetisch dicht. Bei ei-
nem Transport in der Originalverpackung gelten sie nicht als Gefahrgut.
Pufferbatterien:
D kühl und trocken lagern, empfohlene Lagertemperatur max. 35_C.
D nicht kurzschließen
D nicht aufladen
D nicht vollständig entladen
D nicht verbrennen
D nicht mit falscher Polung anschließen
D Zellen nicht beschädigen oder öffnen.
Die Pufferbatterie wird getestet:
D nach dem Einschalten der 24-V-Spannungsversorgung oder
D nach dem Betätigen der Taste Battery Reset auf der Frontblende der
Netzteilbaugruppe
Bei fehlender Batterie oder Unterspannung wird das Signal S30.7 Batterie-
vorwarnung im Systembereich gesetzt.
Sinkt die Batteriespannung im eingeschalteten Zustand der Steuerung un-
ter 2,6 V, so wird ebenfalls das Signal Batterievorwarnung erzeugt.
Ein Batterieausfall wird nach Netz Ein erkannt
D bei fehlender Pufferbatterie.
D bei fehlender oder vorher gezogener Zentraleinheit oder Netzteilbau-
gruppe NT200
Netzteilbaugruppe
typ. Stromaufnahme in mA bei
25 _C
55 _C
18
28
6
28
4–5
