6.2

Anschluss

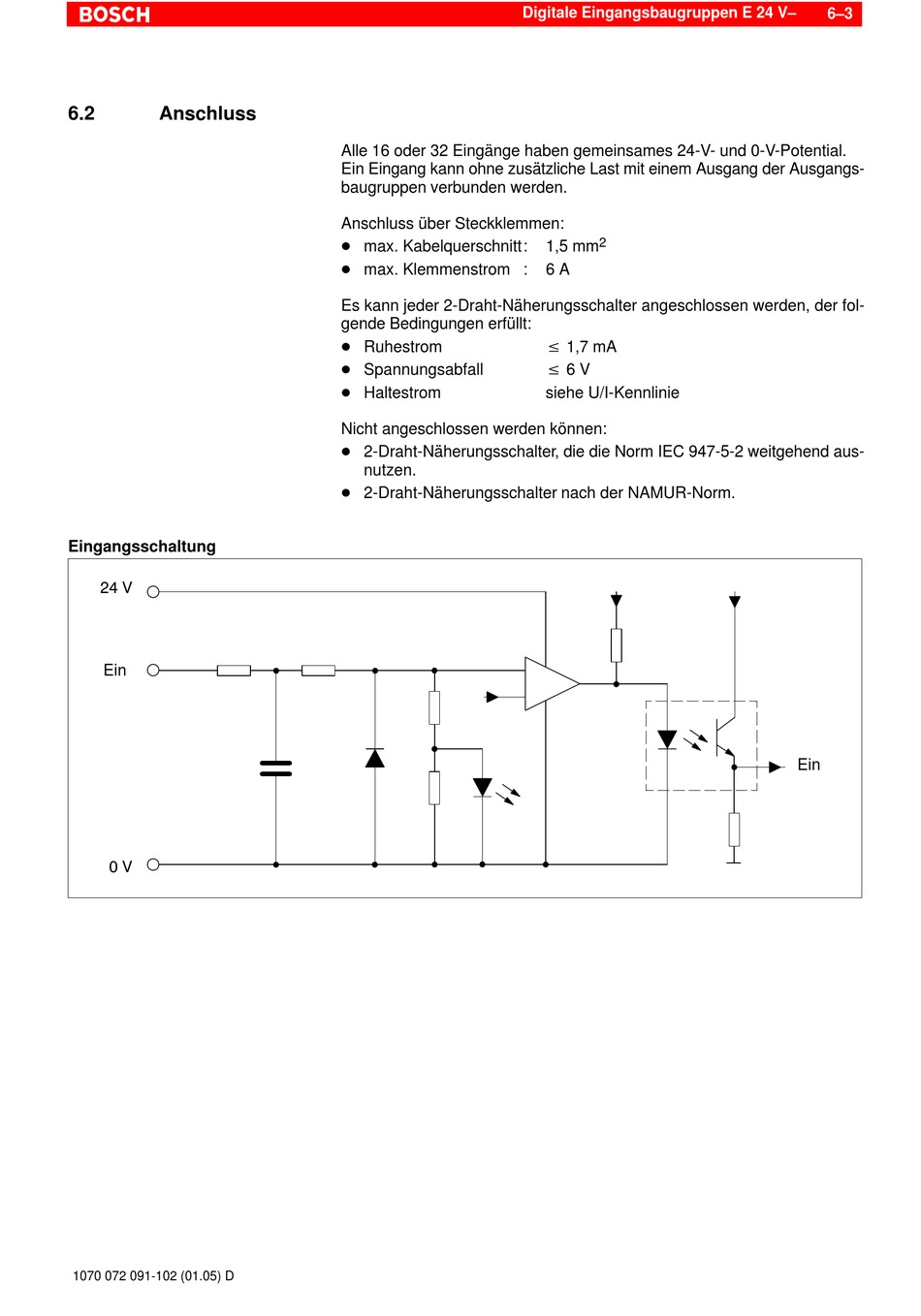

Eingangsschaltung
24 V
Ein
0 V
1070 072 091-102 (01.05) D
Alle 16 oder 32 Eingänge haben gemeinsames 24-V- und 0-V-Potential.
Ein Eingang kann ohne zusätzliche Last mit einem Ausgang der Ausgangs-
baugruppen verbunden werden.
Anschluss über Steckklemmen:
D max. Kabelquerschnitt:
D max. Klemmenstrom :
Es kann jeder 2-Draht-Näherungsschalter angeschlossen werden, der fol-
gende Bedingungen erfüllt:
D Ruhestrom
D Spannungsabfall
D Haltestrom
Nicht angeschlossen werden können:
D 2-Draht-Näherungsschalter, die die Norm IEC 947-5-2 weitgehend aus-
nutzen.
D 2-Draht-Näherungsschalter nach der NAMUR-Norm.
Digitale Eingangsbaugruppen E 24 V–
2
1,5 mm
6 A
v 1,7 mA
v 6 V
siehe U/I-Kennlinie
6–3
Ein
