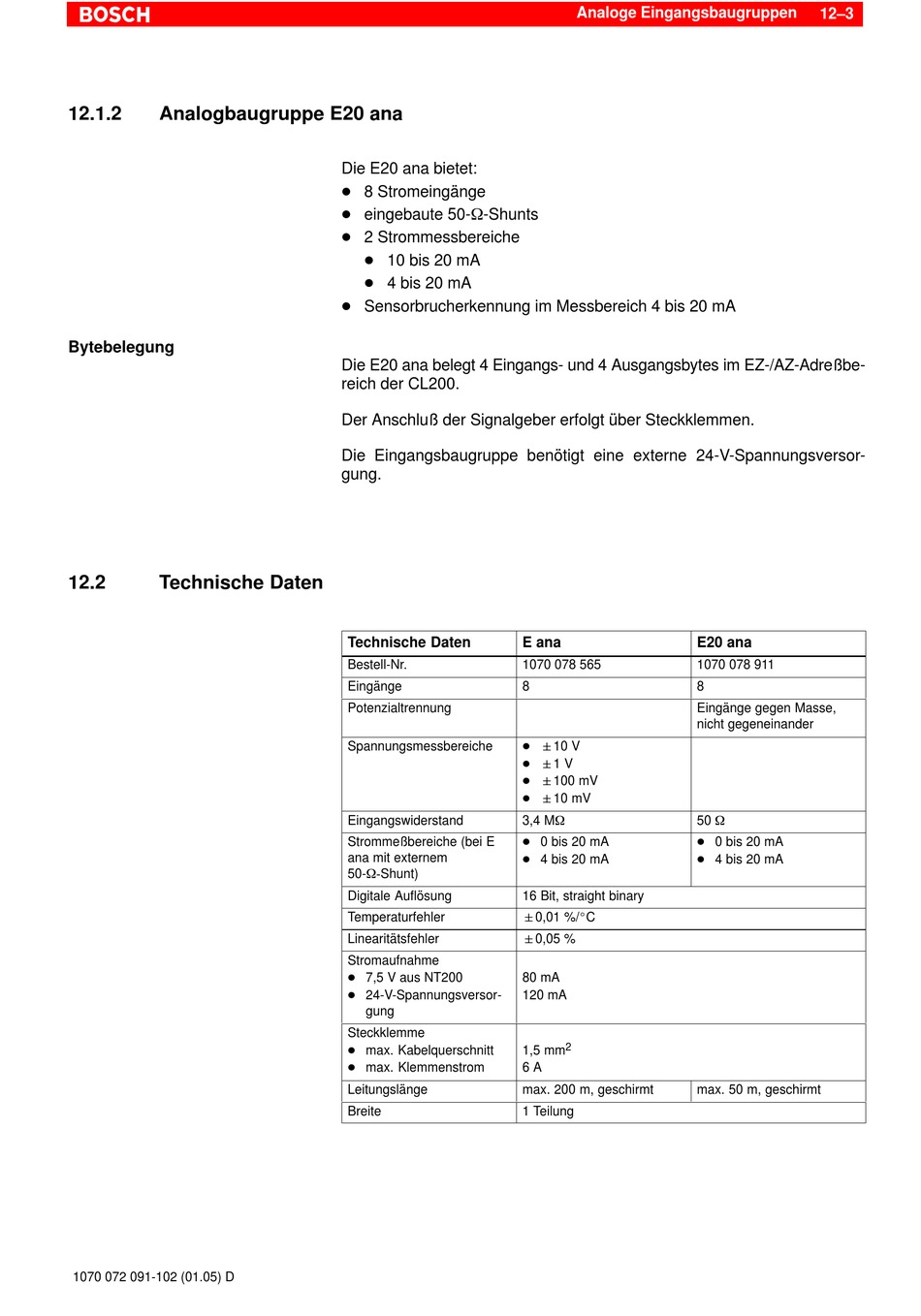

Analogbaugruppe E20 Ana; Technische Daten - Bosch CL200 Steuerungshandbuch

12.1.2

Analogbaugruppe E20 ana

Bytebelegung
12.2

Technische Daten

1070 072 091-102 (01.05) D
Die E20 ana bietet:
D 8 Stromeingänge
D eingebaute 50-W-Shunts
D 2 Strommessbereiche
D 10 bis 20 mA
D 4 bis 20 mA
D Sensorbrucherkennung im Messbereich 4 bis 20 mA
Die E20 ana belegt 4 Eingangs- und 4 Ausgangsbytes im EZ-/AZ-Adreßbe-
reich der CL200.
Der Anschluß der Signalgeber erfolgt über Steckklemmen.
Die Eingangsbaugruppe benötigt eine externe 24-V-Spannungsversor-
gung.
Technische Daten
Bestell-Nr.
Eingänge
Potenzialtrennung
Spannungsmessbereiche
Eingangswiderstand
Strommeßbereiche (bei E
ana mit externem
50-W Shunt)
Digitale Auflösung
Temperaturfehler
Linearitätsfehler
Stromaufnahme
D 7,5 V aus NT200
D 24-V-Spannungsversor-
gung
Steckklemme
D max. Kabelquerschnitt
D max. Klemmenstrom
Leitungslänge
Breite
Analoge Eingangsbaugruppen
E ana
1070 078 565
8
D "10 V
D "1 V
D "100 mV
D "10 mV
3,4 MW
D 0 bis 20 mA
D 4 bis 20 mA
16 Bit, straight binary
"0,01 %/_C
"0,05 %
80 mA
120 mA
2
1,5 mm
6 A
max. 200 m, geschirmt
1 Teilung
12–3
E20 ana
1070 078 911
8
Eingänge gegen Masse,
nicht gegeneinander
50 W
D 0 bis 20 mA
D 4 bis 20 mA
max. 50 m, geschirmt
