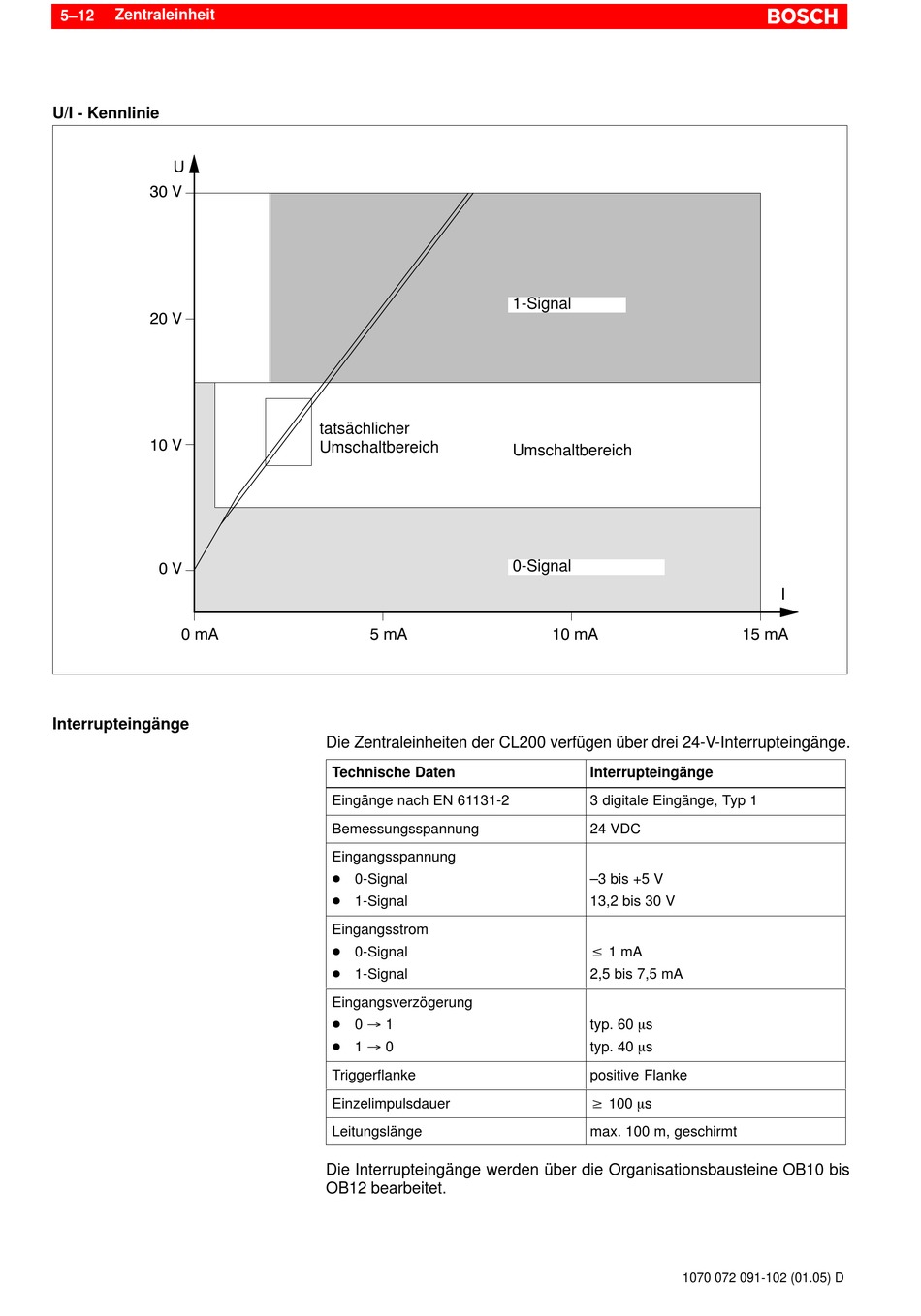

U/I - Kennlinie
U
30 V
20 V
10 V
0 V
0 mA
Interrupteingänge
tatsächlicher
Umschaltbereich
5 mA
Die Zentraleinheiten der CL200 verfügen über drei 24-V-Interrupteingänge.
Technische Daten
Eingänge nach EN 61131-2
Bemessungsspannung
Eingangsspannung
D 0-Signal
D 1-Signal
Eingangsstrom
D 0-Signal
D 1-Signal
Eingangsverzögerung
D 0 ³ 1
D 1 ³ 0
Triggerflanke
Einzelimpulsdauer
Leitungslänge
Die Interrupteingänge werden über die Organisationsbausteine OB10 bis
OB12 bearbeitet.
1-Signal
Umschaltbereich
0-Signal
10 mA
Interrupteingänge
3 digitale Eingänge, Typ 1
24 VDC
–3 bis +5 V
13,2 bis 30 V
v 1 mA
2,5 bis 7,5 mA
typ. 60 ms
typ. 40 ms
positive Flanke
w 100 ms
max. 100 m, geschirmt
