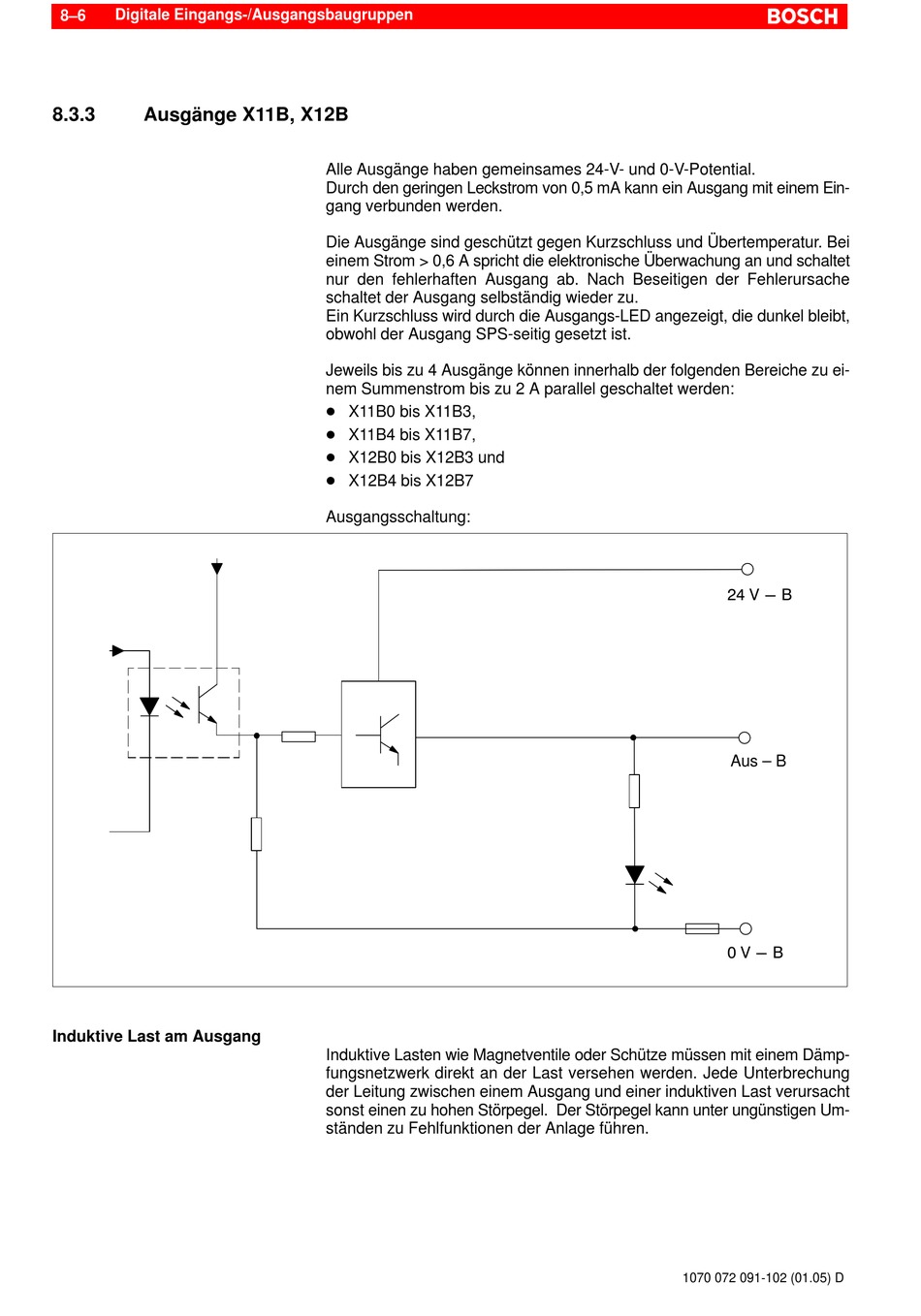

Digitale Eingangs-/Ausgangsbaugruppen
8–6
8.3.3
Ausgänge X11B, X12B
Induktive Last am Ausgang
Alle Ausgänge haben gemeinsames 24-V- und 0-V-Potential.
Durch den geringen Leckstrom von 0,5 mA kann ein Ausgang mit einem Ein-
gang verbunden werden.
Die Ausgänge sind geschützt gegen Kurzschluss und Übertemperatur. Bei
einem Strom > 0,6 A spricht die elektronische Überwachung an und schaltet
nur den fehlerhaften Ausgang ab. Nach Beseitigen der Fehlerursache
schaltet der Ausgang selbständig wieder zu.
Ein Kurzschluss wird durch die Ausgangs-LED angezeigt, die dunkel bleibt,
obwohl der Ausgang SPS-seitig gesetzt ist.
Jeweils bis zu 4 Ausgänge können innerhalb der folgenden Bereiche zu ei-
nem Summenstrom bis zu 2 A parallel geschaltet werden:
D X11B0 bis X11B3,
D X11B4 bis X11B7,
D X12B0 bis X12B3 und
D X12B4 bis X12B7
Ausgangsschaltung:
Induktive Lasten wie Magnetventile oder Schütze müssen mit einem Dämp-
fungsnetzwerk direkt an der Last versehen werden. Jede Unterbrechung
der Leitung zwischen einem Ausgang und einer induktiven Last verursacht
sonst einen zu hohen Störpegel. Der Störpegel kann unter ungünstigen Um-
ständen zu Fehlfunktionen der Anlage führen.
24 V − B
Aus – B
0 V − B
1070 072 091-102 (01.05) D
