17.2.2

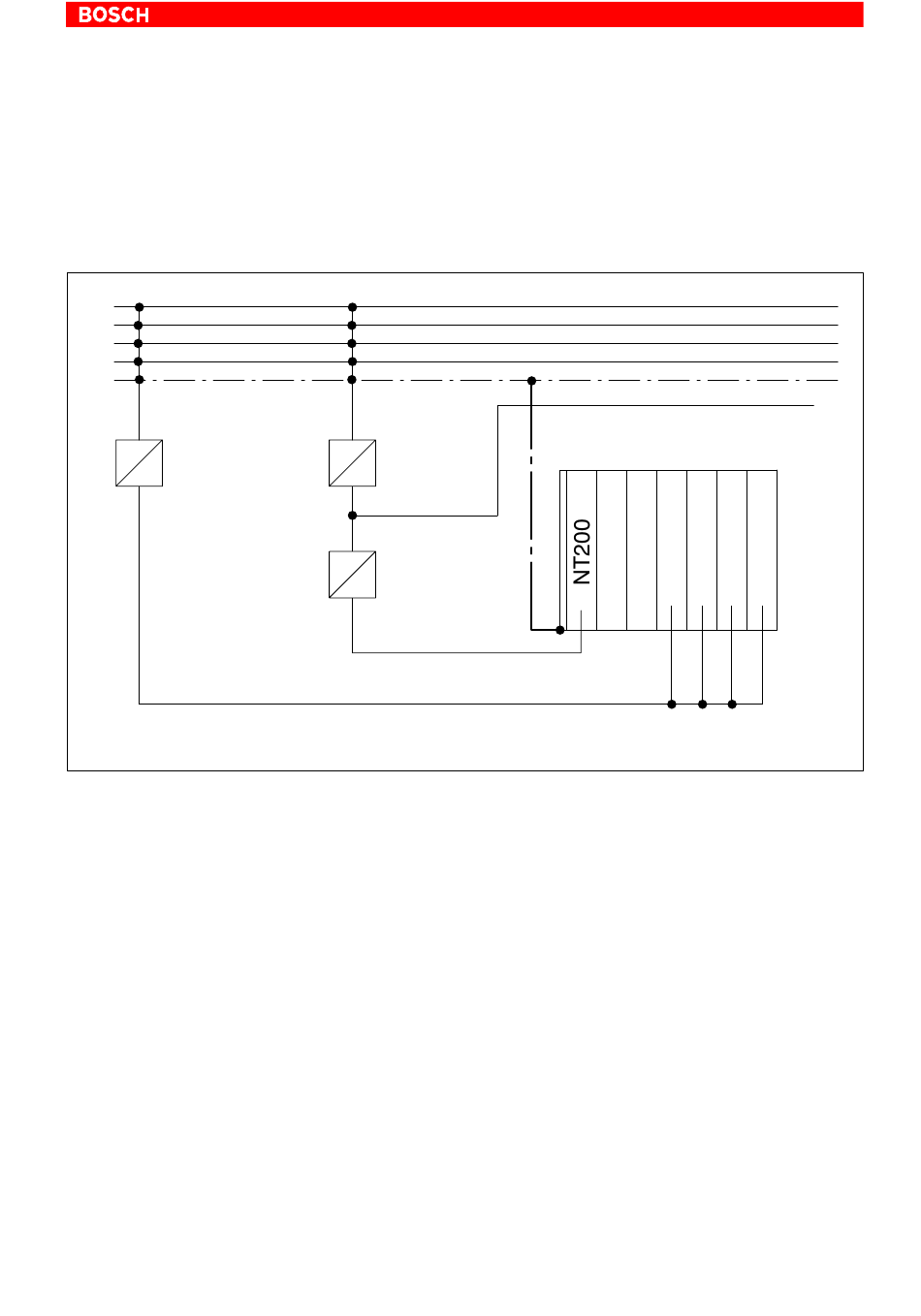

Aufbau mit Potenzialtrennung

L1
L2
L3
N
PE
ÜK III
400 V
Netzteil 1
ÜK II
24 V
1070 072 091-102 (01.05) D
Nach DIN EN 60204-1 sollte eine Potenzialtrennung zwischen der Logik der
Zentraleinheit und den E/A-Schnittstellen der Peripheriebaugruppen vorge-
sehen werden. Da die Netzteilbaugruppe NT200 potenzialgebunden ist,
kann eine Potenzialtrennung nur durch jeweils ein eigenes Netzteil für
NT200 und Peripherieversorgung erreicht werden.
ÜK III
400 V
Netzteil 2
ÜK II
230 V
Netzteil 3
ÜK I
24 V
Anstelle der Netzteile 2 und 3 kann zur Versorgung des NT200 auch ein
Netzteil 400 V/24 V eingesetzt werden. Dann ist für die Logik die Überspan-
nungskategorie ÜK II gültig.
Häufig sollen Gruppen von Ein-/Ausgangssignalen voneinander isoliert
werden. Zu diesem Zweck müssen dann anstelle des Netzteiles 1 mehrere
Netzteile bzw. Netzteile mit mehreren getrennten Ausgangsspannungen
eingesetzt werden.
230-V-Spannungsversorgung
für Programmiergerät usw.
24-V-Spannungsversorgung
für Peripheriebaugruppen
Installation
17–3
