Dladen Mit Usb-Kabel; Dladen Mit Geliefertem Gleichstromkabel - Icom IC-705 Erweiterte Bedienungsanleitung

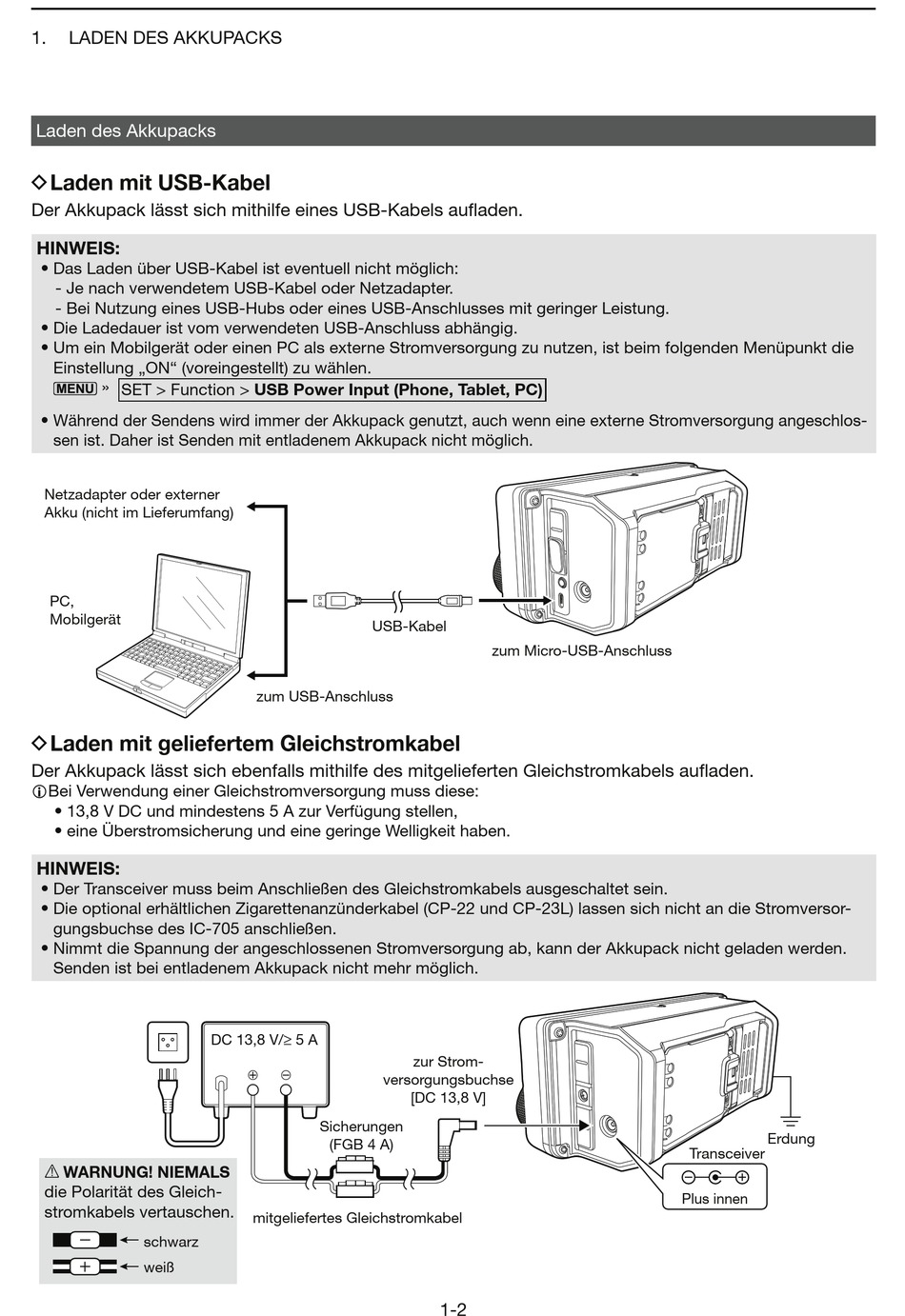

1. LADEN DES AKKUPACKS
Laden des Akkupacks

DLaden mit USB-Kabel

Der Akkupack lässt sich mithilfe eines USB-Kabels aufladen.
HINWEIS:
• Das Laden über USB-Kabel ist eventuell nicht möglich:
- Je nach verwendetem USB-Kabel oder Netzadapter.
- Bei Nutzung eines USB-Hubs oder eines USB-Anschlusses mit geringer Leistung.
• Die Ladedauer ist vom verwendeten USB-Anschluss abhängig.
• Um ein Mobilgerät oder einen PC als externe Stromversorgung zu nutzen, ist beim folgenden Menüpunkt die
Einstellung „ON" (voreingestellt) zu wählen.
» SET > Function > USB Power Input (Phone, Tablet, PC)
• Während der Sendens wird immer der Akkupack genutzt, auch wenn eine externe Stromversorgung angeschlos-
sen ist. Daher ist Senden mit entladenem Akkupack nicht möglich.
Netzadapter oder externer
Akku (nicht im Lieferumfang)
PC,
Mobilgerät

DLaden mit geliefertem Gleichstromkabel

Der Akkupack lässt sich ebenfalls mithilfe des mitgelieferten Gleichstromkabels aufladen.
Bei Verwendung einer Gleichstromversorgung muss diese:
• 13,8 V DC und mindestens 5 A zur Verfügung stellen,
• eine Überstromsicherung und eine geringe Welligkeit haben.
HINWEIS:
• Der Transceiver muss beim Anschließen des Gleichstromkabels ausgeschaltet sein.
• Die optional erhältlichen Zigarettenanzünderkabel (CP-22 und CP-23L) lassen sich nicht an die Stromversor-
gungsbuchse des IC-705 anschließen.
• Nimmt die Spannung der angeschlossenen Stromversorgung ab, kann der Akkupack nicht geladen werden.
Senden ist bei entladenem Akkupack nicht mehr möglich.
R WARNUNG! NIEMALS
die Polarität des Gleich-
stromkabels vertauschen.
schwarz
weiß
USB-Kabel
zum USB-Anschluss
DC 13,8 V/≥ 5 A
+ _
Sicherungen
(FGB 4 A)
mitgeliefertes Gleichstromkabel
zum Micro-USB-Anschluss
zur Strom-
versorgungsbuchse
[DC 13,8 V]
1-2
Erdung
Transceiver
Plus innen
