2-10
Standard Parameter

S-0-0014, Schnittstellen-Status

S-0-0013 - Attribute
Para. Name: DE Zustandsklasse 3
EN Class 3 diagnostics
FR Diagnostic de classe 3 (C3D)
ES Diagnosticos clase 3
IT Diagnostica Classe 3
Funktion: Parameter
Datenlänge: 2Byte
Format: BIN
Einheit deutsch: --
Nachkommastellen: 0
Eingabe min./ max.: --- / ---
Defaultwert: ---
Über die unteren
Kommunikationsphase abgefragt werden:
0010b: Der Antrieb befindet sich im Parametriermodus.
0100b: Der Antrieb befindet sich im Betriebsmodus.
Wenn ein Schnittstellenfehler auftritt, wird
• eines der Bits 4-15 in S-0-0014, Schnittstellen-Status gesetzt
(Bit in 4 .. 15 = 1 => Fehler steht an)
• und das Bit 12 in S-0-0011, Zustandsklasse 1 gesetzt.
Die Kommunikationsfehlerbits werden vom Antrieb erst wieder gelöscht,
wenn
• der betreffende Schnittstellenfehler nicht mehr ansteht
• und das Kommando S-0-0099, C500 Reset Zustandsklasse 1
gestartet wurde.
Aufbau des Parameters:

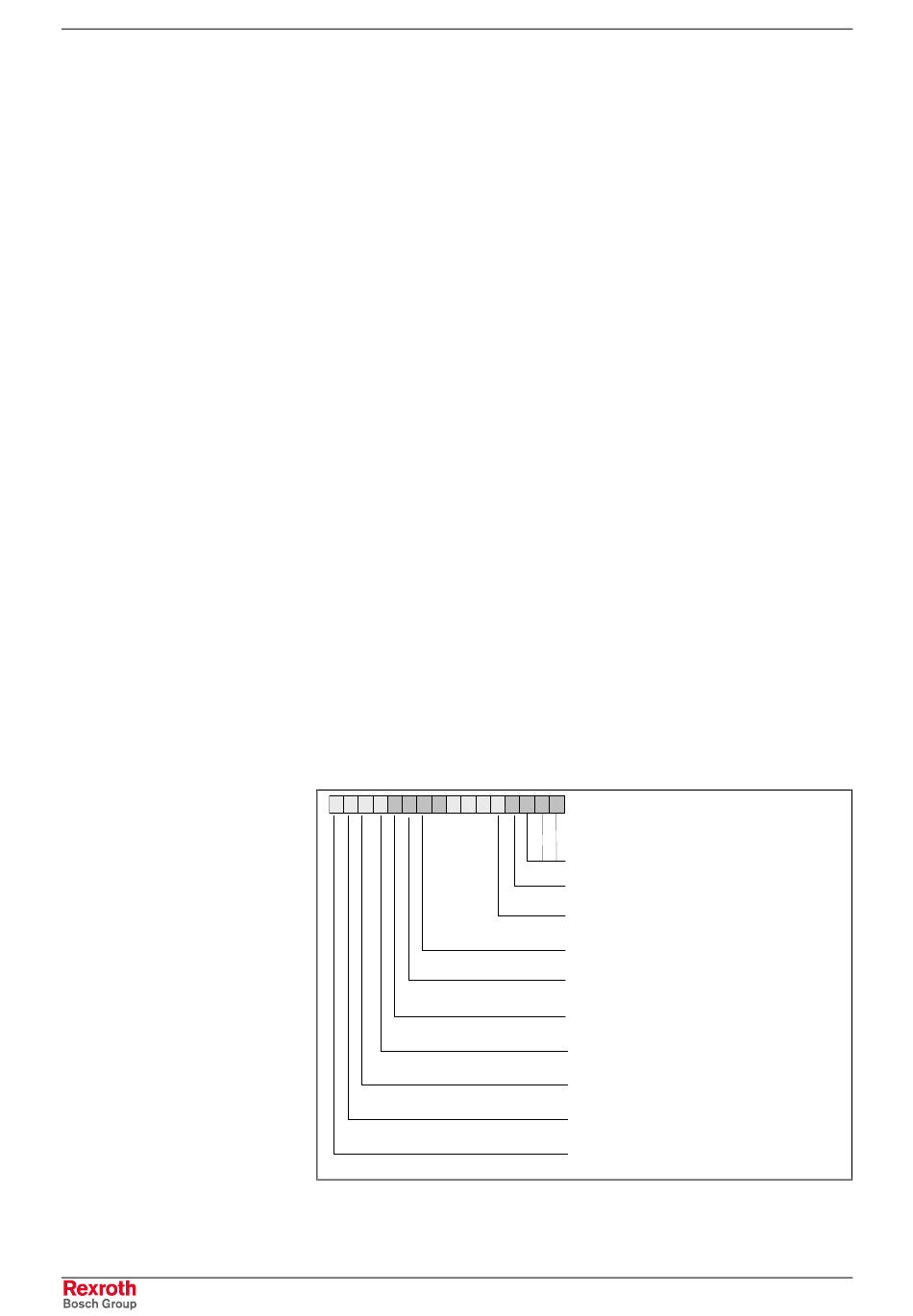

Abb. 2-4: S-0-0014, Schnittstellen-Status
Änderbarkeit:
Speicherung:
Gültigkeitsprüf.:
Extremwertprüf.: nein
Kombin.prüf.:
zykl. übertragbar: nein
drei Bits (0, 1, 2)
Bit 0-2: Kommunikations-Phase
Bit 3: nicht unterstützt
Bit 4: 2-facher MDT-Ausfall
Bit 09: reserviert
Bit 10: reserviert
Bit 11: reserviert
Bit 12: reserviert
Bit 13: reserviert
Bit 14: reserviert
Bit 15: reserviert
DOK-ECODR3-MGP-01VRS**-PA02-DE-P
ECODRIVE Cs
nein
nein
nein
nein
kann die aktuelle
