S-0-0169, Messtaster-Steuerparameter

S-0-0169, Messtaster-Steuerparameter
DOK-ECODR3-MGP-01VRS**-PA02-DE-P
In diesem Parameter wird festgelegt, ob einer oder beide der
Messtastereingänge "Messtaster 1" und "Messtaster 2" aktiviert sind und
welche Flanke (positiv/negativ) die Messdatenspeicherung triggern soll.

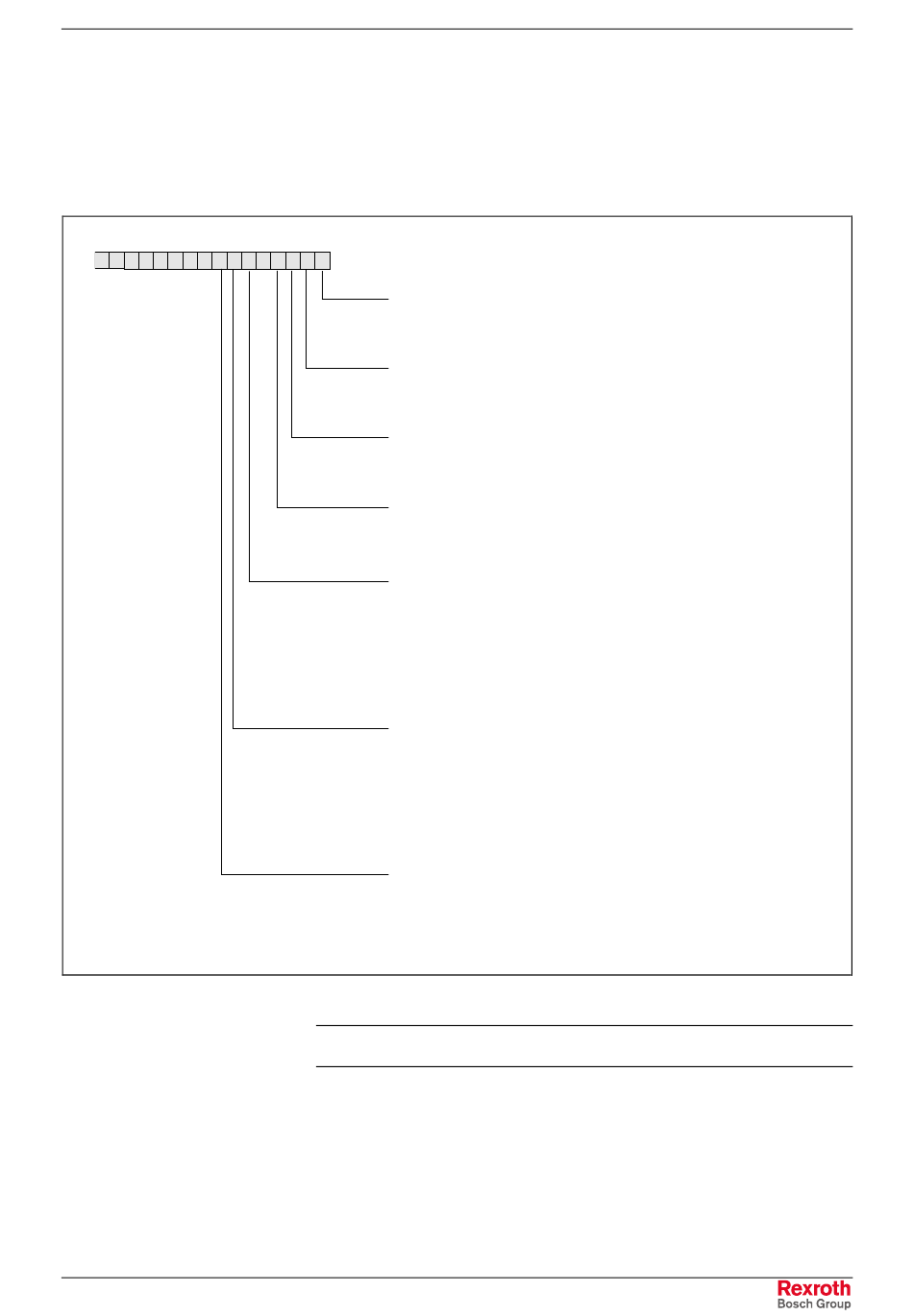

Aufbau des Parameters:
Bit 0: Aktivierung pos. Flanke Messtaster 1
0: pos. Flanke wird nicht ausgewertet
1: pos. Flanke wird ausgewertet
Bit 1: Aktivierung neg. Flanke Messtaster 1
0: neg. Flanke wird nicht ausgewertet
1: neg. Flanke wird ausgewertet
Bit 2: Aktivierung pos. Flanke Messtaster 2
0: pos. Flanke wird nicht ausgewertet
1: pos. Flanke wird ausgewertet
Bit 3: Aktivierung neg. Flanke Messtaster 2
0: neg. Flanke wird nicht ausgewertet
1: neg. Flanke wird ausgewertet
Bit 5: Freigabe-Modus Messtaster-1
0: Einzelmessung, nach jeder Messung muss
durch eine 0-1-Flanke auf der Freigabe eine
neue Messung freigegeben werden.
1: Fortlaufende Messung, die Messung wird
solange durchgeführt, wie die Freigabe auf "1"
bleibt.
Bit 6: Freigabe-Modus Messtaster-2
0: Einzelmessung, nach jeder Messung muss
durch eine 0-1-Flanke auf der Freigabe eine
neue Messung freigegeben werden.
1: Fortlaufende Messung, die Messung wird
solange durchgeführt, wie die Freigabe auf "1"
bleibt.
Bit 7: Schnellhalt, wenn MT1 positiv gelatcht
0: Erfassung von Messtaster 1 führt nicht zum
Schnellhalt des Antriebs
1: Schnellhalt, wenn positive Flanke von
Messtaster 1 gelatcht wird.
Abb. 2-25: S-0-0169, Messtaster-Steuerparameter
Hinweis: Nur die hier genannten Bits werden von der Software
unterstützt.
Siehe auch Funktionsbeschreibung: "Messtasterfunktion"
