P-0-0144, Umschaltwinkel Kurvenscheibe Hub; P-0-0145, Triggerschwelle Erw.oszilloskopfunktion - Bosch Rexroth EcoDrive Cs MGP 01VRS Parameterbeschreibung

ECODRIVE Cs

P-0-0144, Umschaltwinkel Kurvenscheibe Hub

P-0-0145, Triggerschwelle erw.Oszilloskopfunktion

DOK-ECODR3-MGP-01VRS**-PA01-DE-P
Ein neuer Wert für den P-0-0093, Kurvenscheiben Hub wird erst dann
aktiv, wenn der aktuelle Tabellenzugriffswinkel den Umschaltwinkel
Kurvenscheibe Hub passiert. Der Tabellenzugriffswinkel wird aus
folgenden Parametern gebildet:
• P-0-0053, Leitachsposition
• P-0-0061, Winkelverschiebung Tabellenanfang
• P-0-0085, Dynamische Winkelverschiebung
• P-0-0108, Polarität Leitantrieb
• P-0-0156, Elektronisches Getriebe Eingangsumdrehungen
• P-0-0157, Elektronisches Getriebe Ausgangsumdrehungen
• P-0-0158, Änderungsgeschwindigkeit Winkelverschiebung
Nur wirksam in der Betriebsart Kurvenscheibe.
siehe auch Funktionsbeschreibung:
Kurvenscheibe mit virtueller Leitachse"
P-0-0144 - Attribute
Para. Name: DE Umschaltwinkel Kurvenscheibe Hub
EN Cam shaft distance switch angle
FR Angle de commutation profil de came course
ES Angulo de conmutación distancia disco de leva
IT Distanza Angolo di Commutazione Camma
Funktion: Parameter
Datenlänge: 4Byte
Format: DEC_OV
Einheit deutsch: Grad
Nachkommastellen: 4
Eingabe min./ max.: - / -
Defaultwert: -
(Nur für Service-Zwecke.)
Wird über den Parameter
Oszilloskopfunktion Bit 12 erweiterte Triggerschwelle angewählt, so
kann über den Parameter P-0-0145 eine Adresse im Antrieb ausgewählt
werden, die auf die parametrierte Schwelle überwacht wird.

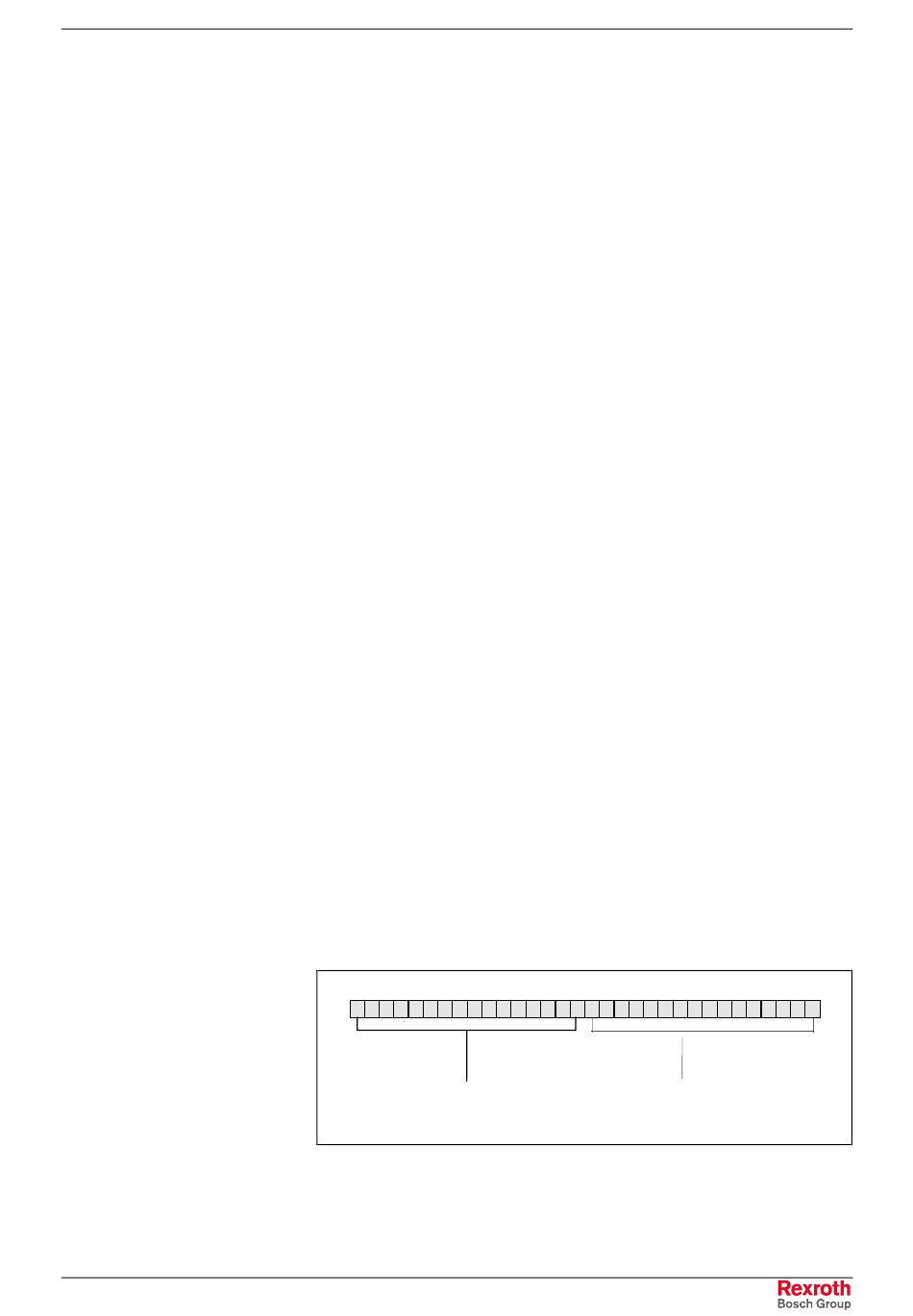

Aufbau des Parameters:
31 30 29 282726 252423 2221 2019 1817 1615 1413 1211 10 9 8 7 6 5 4 3 2 1
16Bit Maske für
Triggersignale
Abb. 3-34:P-0-0145, Triggerschwelle erw. Oszilloskopfunktion
siehe auch Funktionsbeschreibung: "Oszilloskopfunktion"
Produktspezifische Parameter
"Betriebsart:
Änderbarkeit: P234
Speicherung: -
Gültigkeitsprüf.: Phase3
Extremwertprüf.: ja
Kombin.prüf.: nein
zykl. übertragbar: -
P-0-0026, Triggersignalauswahl
16Bit Schwelle für
Triggersignale
3-51
