7–48
Bosch Rexroth AG
Steueranschlüsse alle DS
7.11

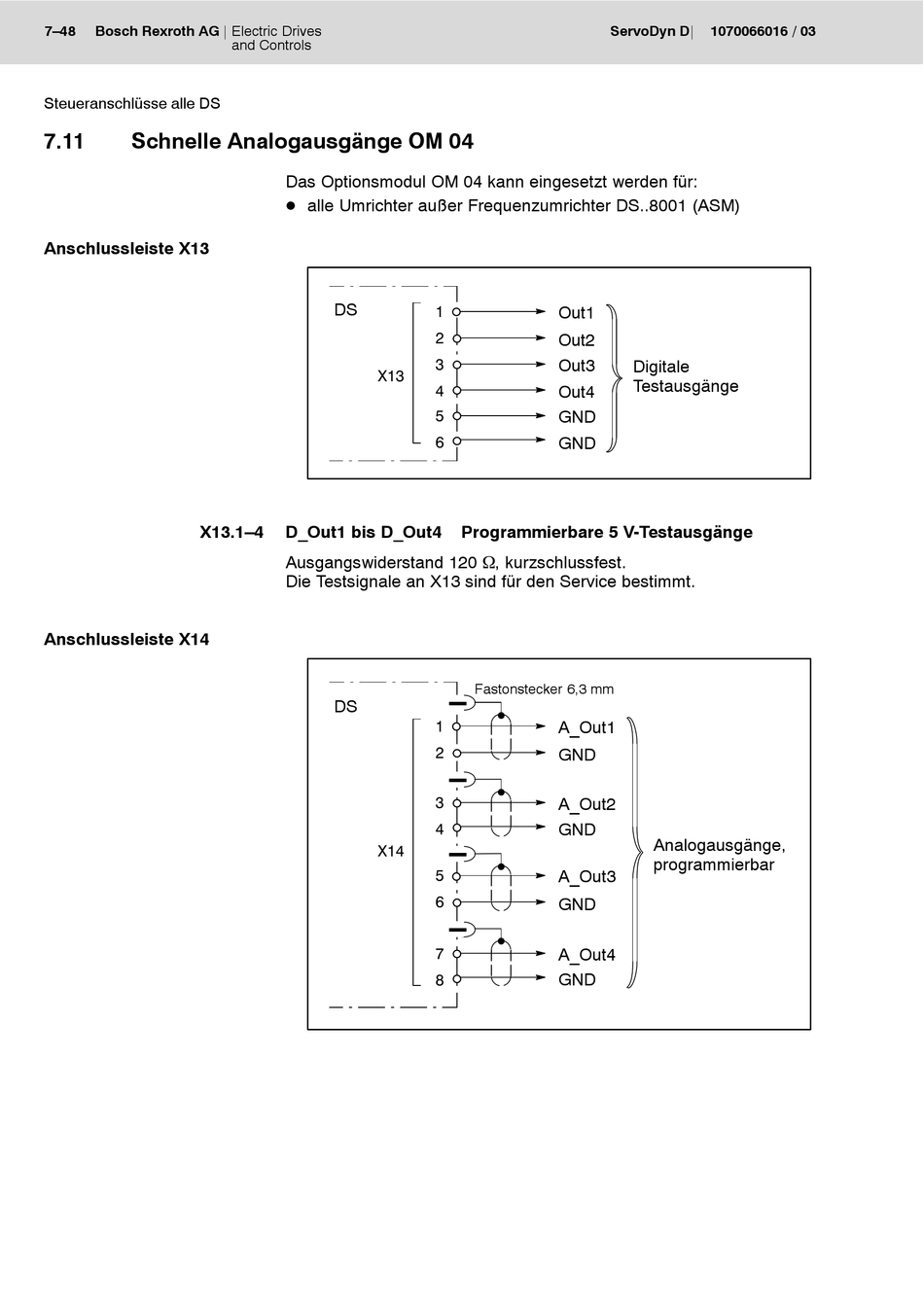

Schnelle Analogausgänge OM 04
Anschlussleiste X13
X13.1–4
Anschlussleiste X14
Electric Drives
and Controls
Das Optionsmodul OM 04 kann eingesetzt werden für:
D alle Umrichter außer Frequenzumrichter DS..8001 (ASM)
DS
X13
D_Out1 bis D_Out4
Ausgangswiderstand 120 W, kurzschlussfest.
Die Testsignale an X13 sind für den Service bestimmt.
DS
X14
Out1
1
Out2
2
Out3
3
Out4
4
GND
5
GND
6
Programmierbare 5 V-Testausgänge
Fastonstecker 6,3 mm
A_Out1
1
GND
2
A_Out2
3
GND
4
A_Out3
5
GND
6
A_Out4
7
GND
8
ServoDyn D
1070066016 / 03
Digitale
Testausgänge
Analogausgänge,
programmierbar
