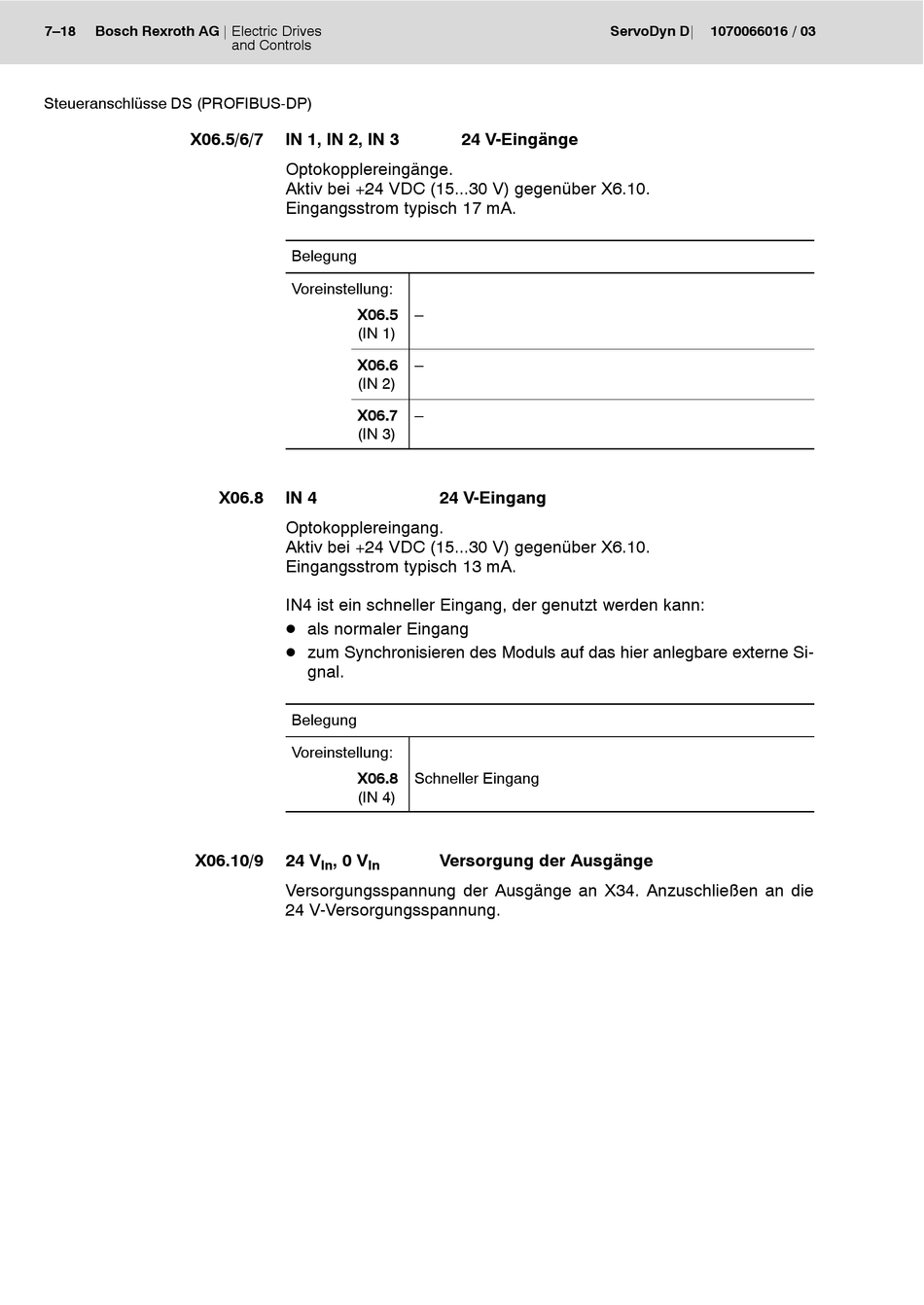

7–18
Bosch Rexroth AG
Steueranschlüsse DS (PROFIBUS-DP)
X06.5/6/7
X06.10/9
Electric Drives
and Controls
IN 1, IN 2, IN 3
Optokopplereingänge.
Aktiv bei +24 VDC (15...30 V) gegenüber X6.10.
Eingangsstrom typisch 17 mA.
Belegung
Voreinstellung:
X06.5
(IN 1)
X06.6
(IN 2)
X06.7
(IN 3)
X06.8
IN 4
Optokopplereingang.
Aktiv bei +24 VDC (15...30 V) gegenüber X6.10.
Eingangsstrom typisch 13 mA.
IN4 ist ein schneller Eingang, der genutzt werden kann:
D als normaler Eingang
D zum Synchronisieren des Moduls auf das hier anlegbare externe Si-
gnal.
Belegung
Voreinstellung:
X06.8
(IN 4)
24 V
, 0 V
In
In
Versorgungsspannung der Ausgänge an X34. Anzuschließen an die
24 V-Versorgungsspannung.
24 V-Eingänge
–
–
–
24 V-Eingang
Schneller Eingang
Versorgung der Ausgänge
ServoDyn D
1070066016 / 03
