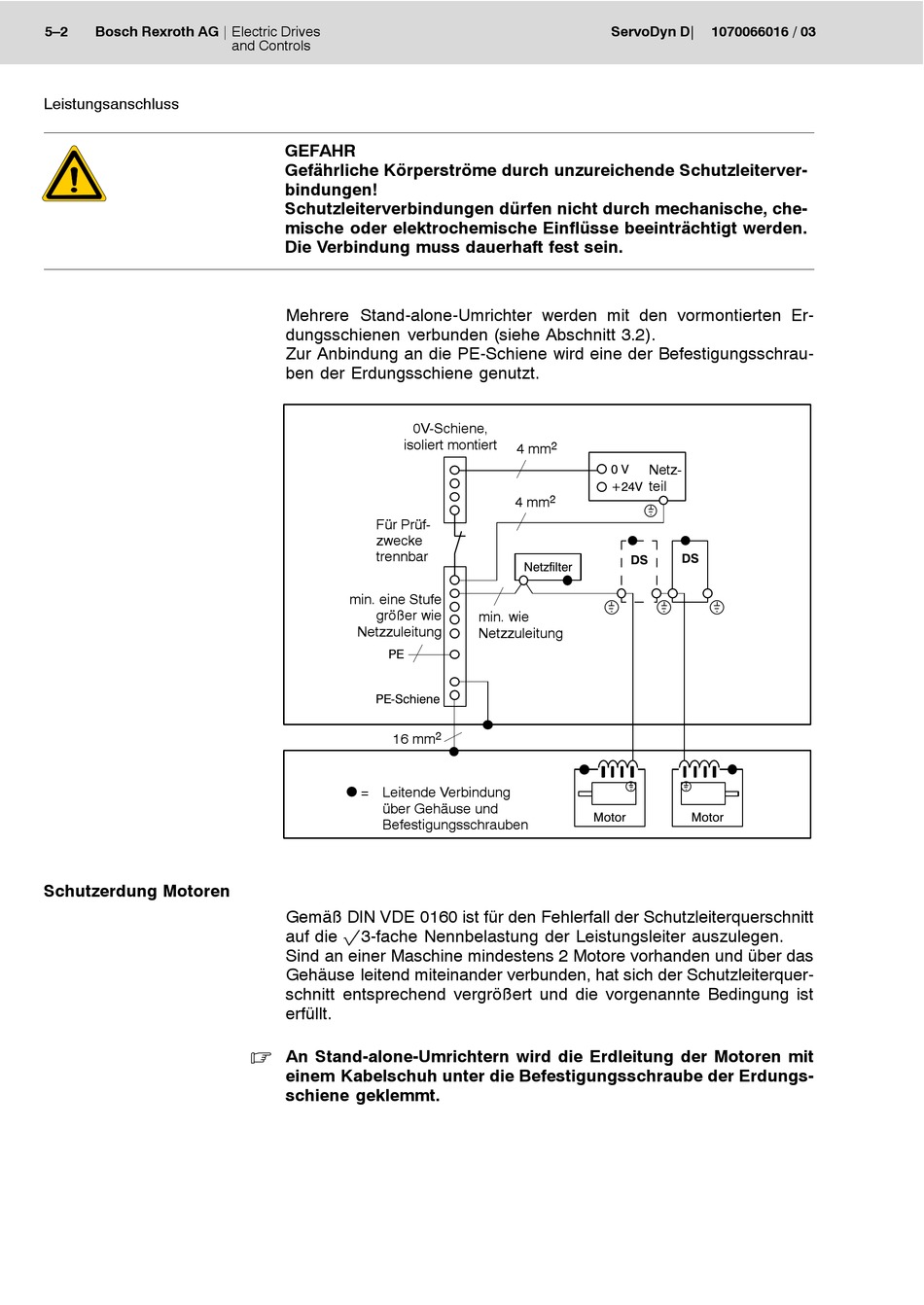

5–2
Bosch Rexroth AG
Leistungsanschluss
Schutzerdung Motoren
Electric Drives
and Controls
GEFAHR
Gefährliche Körperströme durch unzureichende Schutzleiterver-
bindungen!
Schutzleiterverbindungen dürfen nicht durch mechanische, che-
mische oder elektrochemische Einflüsse beeinträchtigt werden.
Die Verbindung muss dauerhaft fest sein.
Mehrere Stand-alone-Umrichter werden mit den vormontierten Er-
dungsschienen verbunden (siehe Abschnitt 3.2).
Zur Anbindung an die PE-Schiene wird eine der Befestigungsschrau-
ben der Erdungsschiene genutzt.
isoliert montiert
Für Prüf-
zwecke
trennbar
min. eine Stufe
größer wie
Netzzuleitung
PE
PE Schiene
16 mm
= Leitende Verbindung
über Gehäuse und
Befestigungsschrauben
Gemäß DIN VDE 0160 ist für den Fehlerfall der Schutzleiterquerschnitt
auf die p3-fache Nennbelastung der Leistungsleiter auszulegen.
Sind an einer Maschine mindestens 2 Motore vorhanden und über das
Gehäuse leitend miteinander verbunden, hat sich der Schutzleiterquer-
schnitt entsprechend vergrößert und die vorgenannte Bedingung ist
erfüllt.
An Stand-alone-Umrichtern wird die Erdleitung der Motoren mit
.
einem Kabelschuh unter die Befestigungsschraube der Erdungs-
schiene geklemmt.
0V-Schiene,
2
4 mm
2
4 mm
Netzfilter
min. wie
Netzzuleitung
2
ServoDyn D
1070066016 / 03
Netz-
0 V
teil
+24V
DS
DS
Motor
Motor
