3. Die Farbfluss-ROI einstellen.
Die Taste „Set" (Einstellen) drücken, um ROI-Pos (ROI-Position) oder ROI-Size (ROI-Größe) auszuwählen.
− Wenn ROI-Pos (ROI-Position) markiert ist, den Trackball bewegen, um die Farbfluss-ROI zu positionieren.
− Wenn ROI-Size (ROI-Größe) markiert ist, den Trackball bewegen, um die Größe der Farbfluss-ROI
anzupassen.
4. Das PDI-Modusbild optimieren. Einzelheiten sind Abschnitt 6.3.4 Optimieren von Bildern im CFM/PDI/TDI-
Modus zu entnehmen.
5. Auf PW auf dem Touchscreen tippen, um den Bildschirm zu schließen.
6.3.3
TDI-Modus
HINWEIS:
Die TDI-Bildgebung wird nur bei Herzanwendungen mit Phasensonden angewendet.
TDI (Tissue Doppler Imaging) ist eine Farbfluss-Bildgebungstechnik, die das Niederfrequenzsignal erkennt, das
vom Herzmuskel reflektiert wird. TDI bietet die Informationen zur Flussgeschwindigkeit und -richtung für
Herzbewegungen.
TDI nutzt die vom Wandfilter eingestellte niedrige Geschwindigkeit und hohe Amplitude zum Erstellen eines
farbkodierten Gewebebilds.
Zum Aufnehmen von TDI-Modusbildern die folgenden Schritte ausführen:
1. Ein Bild im B-Modus optimieren.
2. Auf TDI auf dem Touchscreen tippen, um in den TDI-Modus zu wechseln.
3. Die Farbfluss-ROI einstellen.
Die Taste „Set" (Einstellen) drücken, um ROI-Pos (ROI-Position) oder ROI-Size (ROI-Größe) auszuwählen.
− Wenn ROI-Pos (ROI-Position) markiert ist, den Trackball bewegen, um die Farbfluss-ROI zu positionieren.
− Wenn ROI-Size (ROI-Größe) markiert ist, den Trackball bewegen, um die Größe der Farbfluss-ROI
anzupassen.
4. Das Bild im TDI-Modus optimieren. Einzelheiten sind Abschnitt 6.3.4 Optimieren von Bildern im CFM/PDI/
TDI-Modus zu entnehmen.
5. Auf TDI auf dem Touchscreen tippen, um den Bildschirm zu schließen.
6.3.4
Optimieren von Bildern im CFM/PDI/TDI-Modus
Auf dem Touchscreen werden alle Steuerungen für die Bildgebung im CFM/PDI/TDI-Modus (wie in der Abbildung
dargestellt) angezeigt; diese können zur Optimierung von CFM/PDI/TDI-Modusbildern verwendet werden.
Grundlegendes Benutzerhandbuch
B
FR
7.5
F
7.5-10.5
D
14.0
50
GN
50
DR
PWR
75
µS
3
TDI
F
4.4
GN
50
PRF
1.5
Med
WF
Farbfluss-ROI

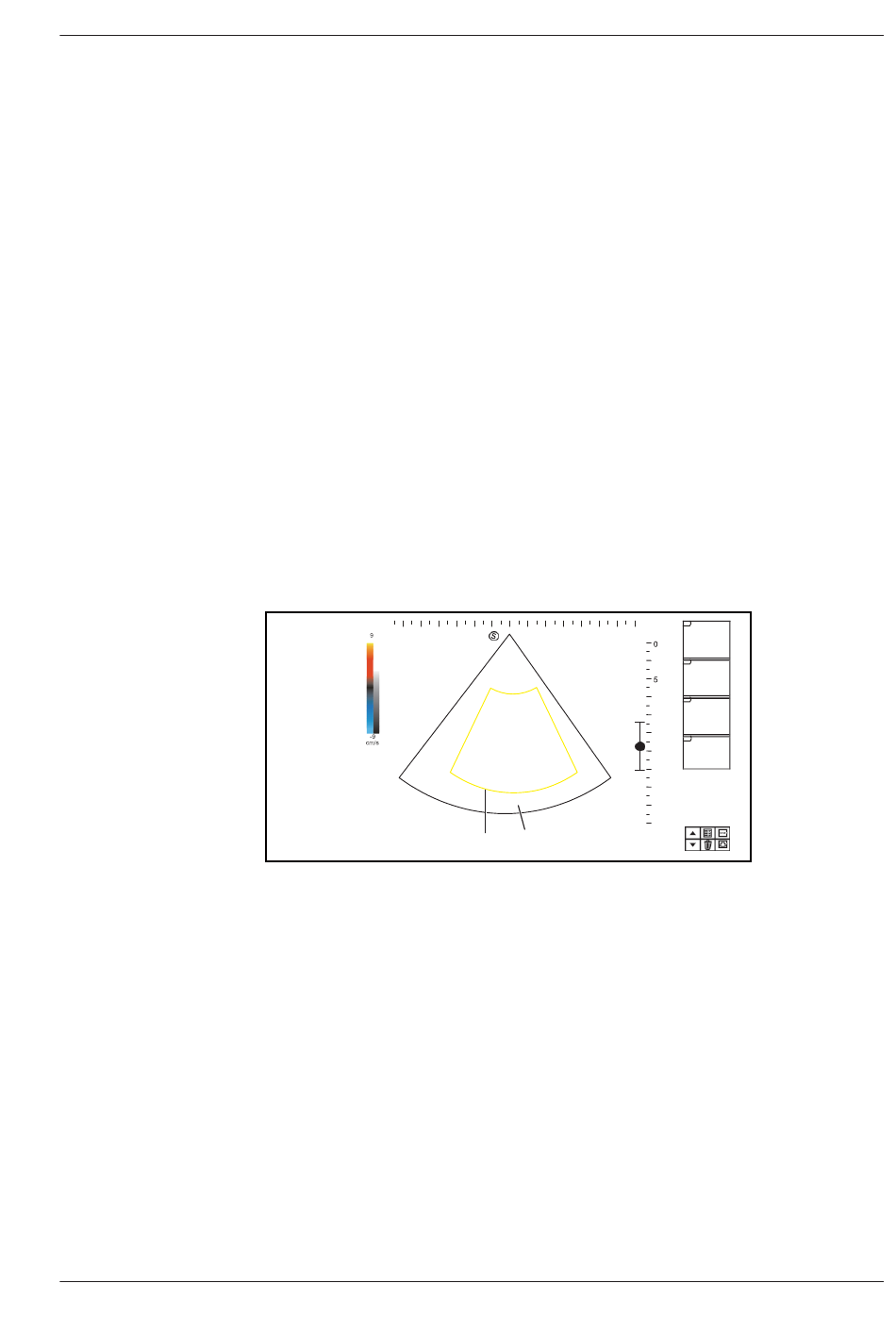

Abbildung 6-8 Bildgebungsbildschirm im TDI-Modus
10
15
2D-Bildgebung
ROI-Pos
ROI-Size
6 Aufnehmen von Bildern
1
2
3
4
1/1P
71
