6 Aufnehmen von Bildern
3. Die Position der M-Linie und der Farbfluss-ROI mit dem Trackball anpassen.
4. Auf die Taste Update (Aktualisieren) auf dem Bedienfeld drücken, um den M-Modus zu aktivieren.
Nach der Aktivierung wird der nachfolgend dargestellte Grundbildschirm angezeigt.
5. Das M-Modusbild optimieren. Einzelheiten sind Abschnitt 6.4.3 Optimieren von Bildern im M-Modus zu
entnehmen.
6. Erneut auf die Taste M drücken, um den Bildschirm zu beenden.
6.6.2
B+CFM/PDI/TDI +PW
Zum Aufnehmen von Bildern die folgenden Schritte ausführen:
1. Ein CFM/PDI/TDI-Modusbild optimieren
2. Auf die Taste PW auf dem Bedienfeld drücken, um in den deaktivierten B+CFM/PDI/TDI+PW-Modus 1 zu
wechseln.
88
Farbfluss-ROI

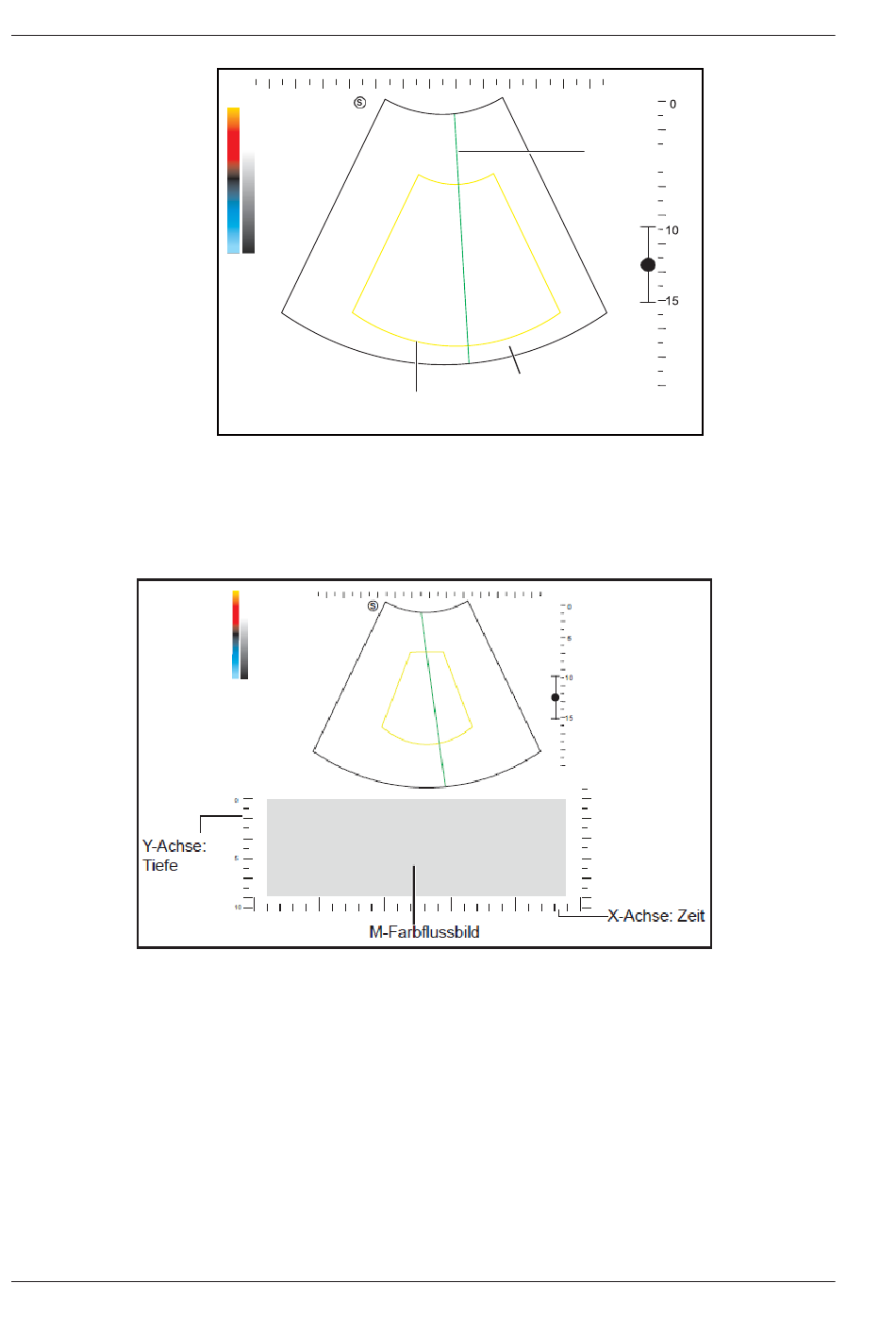

Abbildung 6-22 Bildgebungsbildschirm im deaktivierten B+CFM+M-Modus
Abbildung 6-23 Bildgebungsbildschirm im B+CFM+M-Modus
M-Linie
5
2D-Bildgebung
Grundlegendes Benutzerhandbuch
