4. Durch Drücken der Taste „Set" (Einstellen) die Option SV-Size (SV-Größe) auswählen und den Trackball
bewegen, um die Größe des Probenvolumengates anzupassen.
5. Den Knopf Angle (Winkel) auf dem Bedienfeld drehen, um den Winkel des Fluss-Cursors einzustellen.
6. Auf die Taste Update (Aktualisieren) auf dem Bedienfeld drücken, um den PW-Modus zu aktivieren.
Das PW-Spektrum wird nach Aktivierung im unteren Bildschirmteil angezeigt, wie in Abbildung 6-15
dargestellt.
− Die X-Achse ist die Zeitskala.
− Die Y-Achse ist die Doppler-Frequenzskala, einschließlich positiver und negativer Anzeigen.
HINWEIS:
Wenn der PW-Modus aktiviert ist, können Sie den Trackball bewegen, um die Doppler-Kurve zu stoppen
und das Probenvolumengate einzustellen. Das System setzt die Kurve fort, wenn der Trackball länger als
0,5 Sekunden nicht bewegt wurde.
7. Das PW-Modusbild optimieren. Einzelheiten sind Abschnitt 6.5.3 Optimieren von Spektral-Doppler-Bildern zu
entnehmen.
Bei Bedarf auf die Taste Update (Aktualisieren) auf dem Bedienfeld drücken, um in den deaktivierten B+PW-
Modus 2 zu wechseln. Es wird der folgende Bildschirm angezeigt.
Grundlegendes Benutzerhandbuch
Y-Achse:
Frequenz
PW-Spektrum
-50

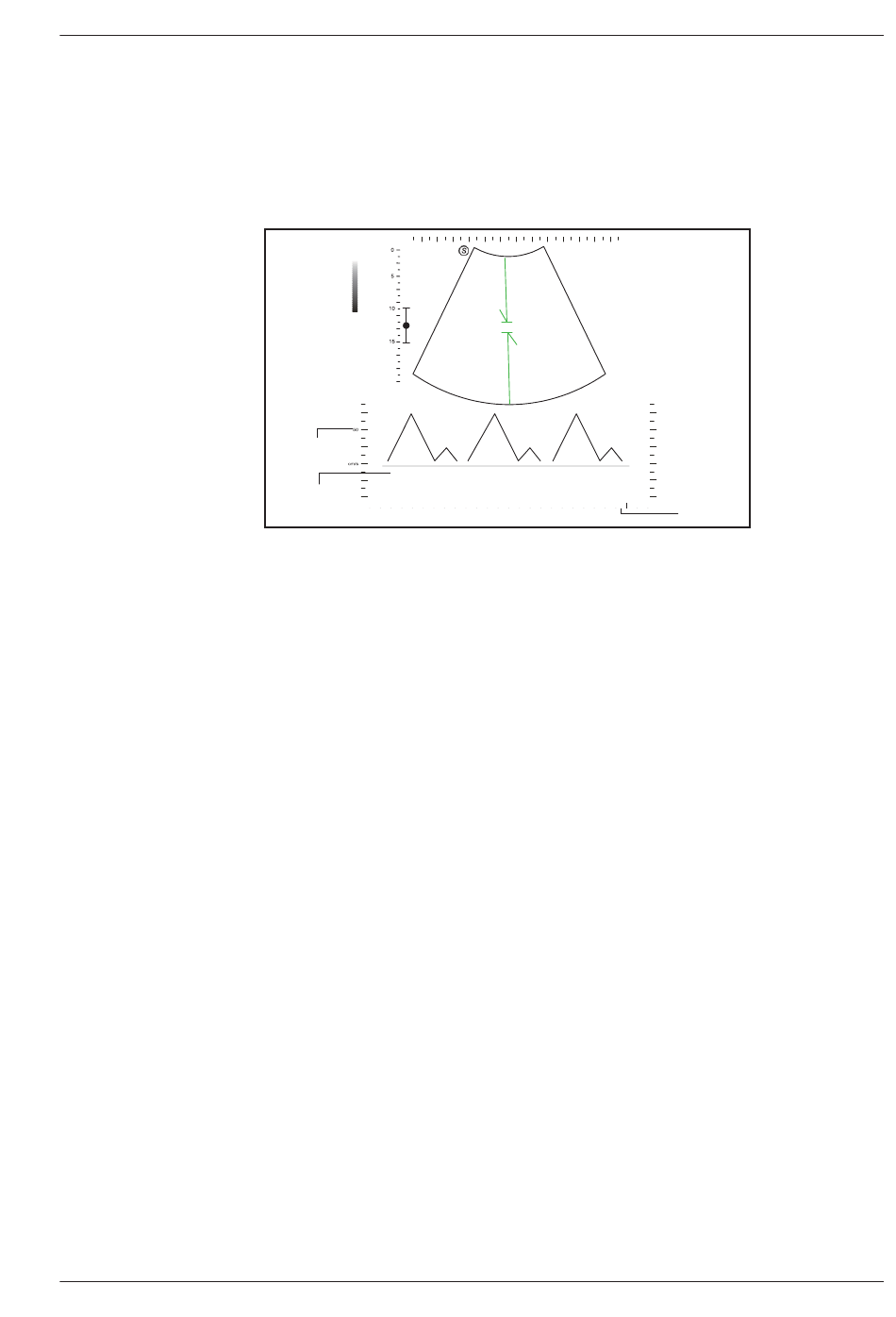

Abbildung 6-16 Bildgebungsbildschirm im PW-Modus
6 Aufnehmen von Bildern
X-Achse:
Zeit
