Sie können mit aufgenommenen Bildern arbeiten. Verwenden Sie dazu die vom System bereitgestellten Funktionen wie die
aufgeteilte Anzeige, die Panoramaanzeige und Anmerkungen. Teilweise werden Funktionen beschrieben die nur optional zur
Verfügung stehen.
9.1
Bildgebungsfunktionen
9.1.1
Bildumkehrung
Auf dem Touchscreen auf die Taste
Auf dem Touchscreen auf die Taste
umzukehren.
9.1.2
Geteilte Bildschirmanzeige
Mit der geteilten Bildschirmanzeige können Sie zwei oder vier Bilder nebeneinander auf dem Bildschirm anzeigen,
um sie zu vergleichen.
■
Doppelt aufgeteilte Bildschirmanzeige
Im B-, CFM- oder PDI-Modus auf die Taste Dual auf dem Bedienfeld drücken, um die doppelt aufgeteilte Anzeige
zu aktivieren. Erneut die Taste Dual (Doppelt) drücken. Anschließend wird das Bild in zwei Teile aufgeteilt, wobei
ein eingefrorenes Bild auf der linken und ein Echtzeit-Scan auf der rechten Seite angezeigt wird. Der Echtzeit-B-
Modus wird in der nachfolgenden Abbildung als Beispiel verwendet.
● Den Knopf CFM oder die Taste PDI/THI auf dem Tastenfeld drücken, um in den entsprechenden Modus für
den Echtzeit-Scan zu wechseln.
● Die
-Taste auf dem Bedienfeld drücken, um nur den Echtzeit-Scan einzufrieren.
● Die Taste Dual (Doppelt) drücken, um den Echtzeit-Scan einzufrieren und den Einfrierstatus des anderen Bilds
aufzuheben.
● Den Knopf B drücken, um die doppelt aufgeteilte Anzeige zu schließen.
■
Vierfach aufgeteilte Bildschirmanzeige
Im B-, CFM- oder PDI-Modus auf die Taste
zu aktivieren. Das B-Modusbild dient als Beispiel in der folgenden Abbildung.
9
tippen, um den Echtzeit-Scan in die linke oder rechte Richtung umzukehren.
tippen, um den Echtzeit-Scan in die Richtung nach oben oder nach unten
FR
7.5
0
F 7.5-10.5
D
14.0
GN
50
5
DR
50
PWR
75
µS
3
10
15

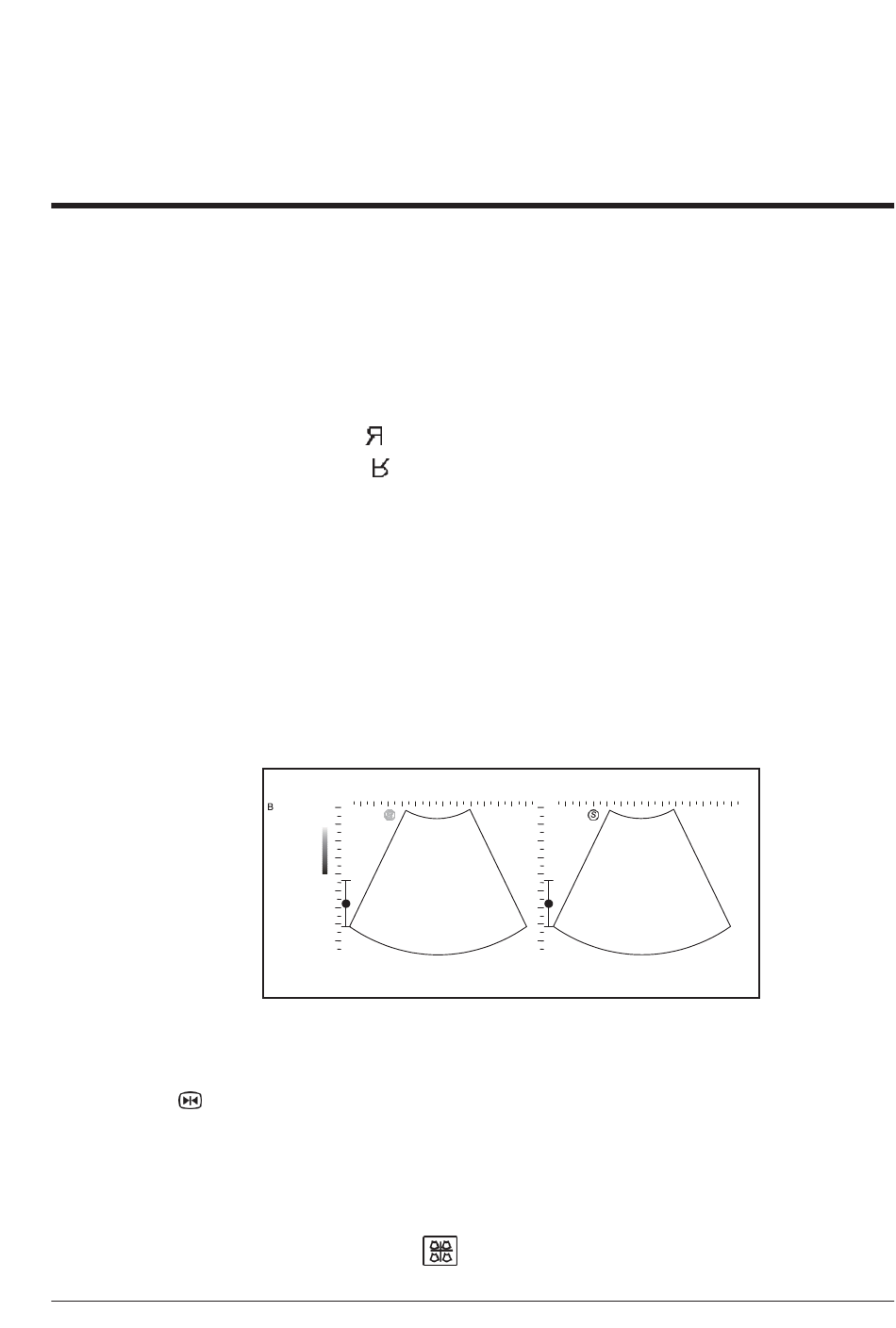

Abbildung 9-1 Eingefrorener und Echtzeit-B-Modus
A rbeiten mit Bildern
0
5
10
15
auf dem Tastenfeld drücken, um die vierfach aufgeteilte Anzeige
97
