6 Aufnehmen von Bildern
2. Auf den Knopf CFM auf dem Bedienfeld drücken, um in den CFM-Modus zu wechseln.
3. Die Farbfluss-ROI einstellen.
Die Taste „Set" (Einstellen) drücken, um ROI-Pos (ROI-Position) oder ROI-Size (ROI-Größe) auszuwählen.
− Wenn ROI-Pos (ROI-Position) markiert ist, den Trackball bewegen, um die Farbfluss-ROI zu positionieren.
− Wenn ROI-Size (ROI-Größe) markiert ist, den Trackball bewegen, um die Größe der Farbfluss-ROI
anzupassen.
4. Das Bild im CFM-Modus optimieren. Einzelheiten sind Abschnitt 6.3.4 Optimieren von Bildern im CFM/PDI/
TDI-Modus zu entnehmen.
5. Erneut auf den Knopf CFM drücken, um den Bildschirm zu beenden.
6.3.2
PDI-Modus
PDI (Power Doppler Imaging) ist eine Farbfluss-Bildgebungstechnik, die das Flusssignal dem CFM-Modusbild
hinzufügt. PDI verwendet die Anzahl und Amplitude der durch den Fluss laufenden roten Blutkörperchen, um
farbkodierte Bild zu erstellen. Ein Fluss mit langsamer Geschwindigkeit und geringer Flussrate kann im PDI- Modus
angezeigt werden. Daher kann ein Fluss mit hoher Empfindlichkeit ohne Überlagerung von Flüssen mit hoher
Geschwindigkeit erkannt werden.
Richtung, Geschwindigkeit und Eigenschaften des Flusses können im PDI-Modusbild nicht wiedergegeben werden.
Zum Aufnehmen von PDI-Modusbildern die folgenden Schritte ausführen:
1. Ein Bild im B-Modus optimieren.
2. Auf PDI auf dem Touchscreen tippen, um in den PDI-Modus zu wechseln.
70
B
7.5
FR
F
7.5-10.5
D
14.0
GN
50
50
DR
PWR
75
3
µS
CFM
F
4.4
GN
50
15
PRF
1.5
WF
Med
Farbfluss-ROI 2D-Bild

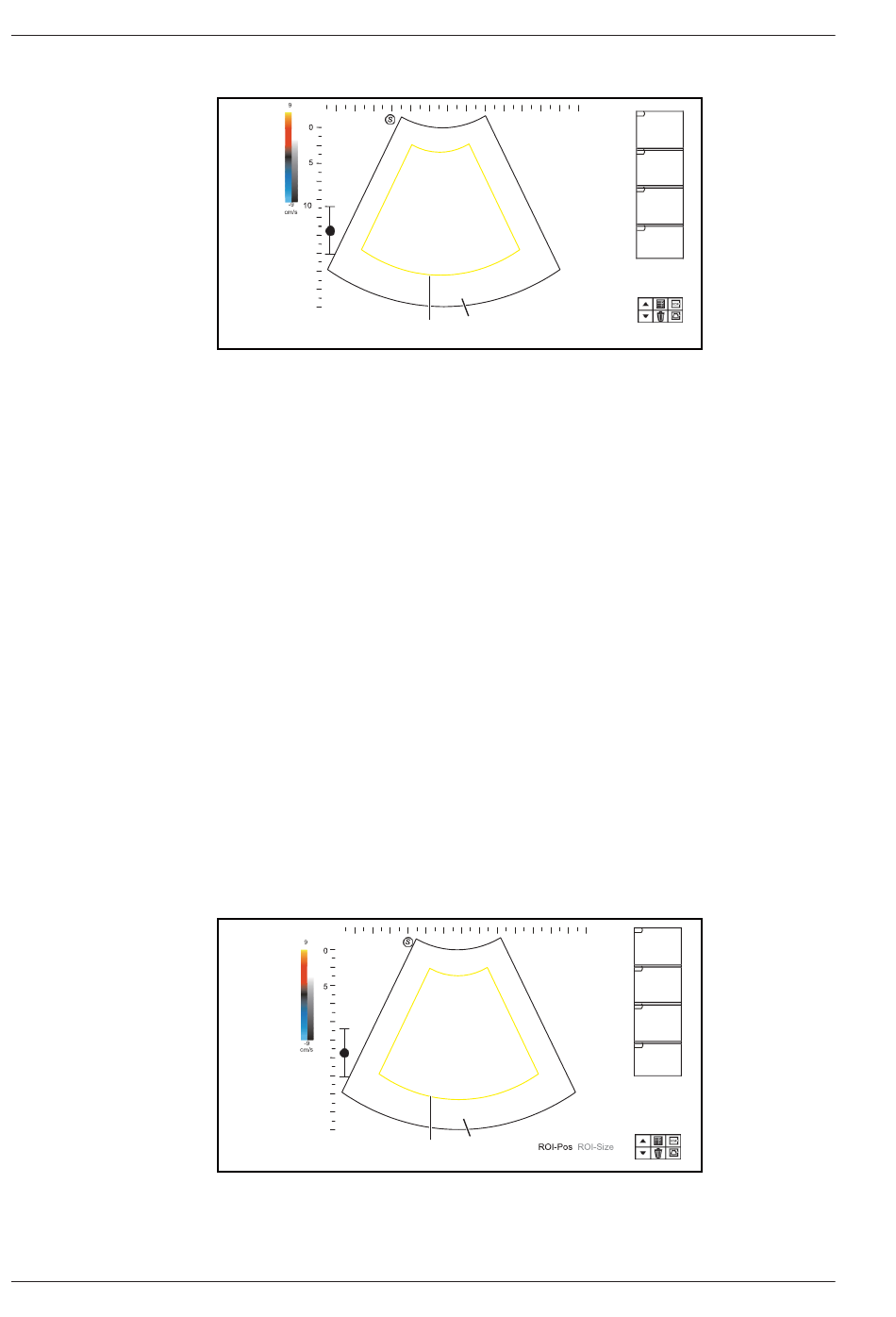

Abbildung 6-6 Bildgebungsbildschirm im CFM-Modus
B
FR
7.5
F
7.5-10.5
14.0
D
50
GN
50
DR
75
PWR
µS
3
10
PDI
F
4.4
GN
50
PRF
1.5
15
WF
Med
Farbfluss-ROI
Abbildung 6-7 Bildgebungsbildschirm im PDI-Modus
ROI-Pos
ROI-Size
2D-Bild
Grundlegendes Benutzerhandbuch
1
2
3
4
1/1P
1
2
3
4
1/1P
