7.14.3 Vergrößerung im Live-Status des CFM-Modus
1) Drücken Sie im Live-Status des CFM-Modus den Zoom-Regler auf dem Bedienfeld und das
System vergrößert das Bild mit einem bestimmten Prozentsatz entsprechend der Größe des
farbigen ROI-Felds (in der Regel wird die Probe-ROI auf der Grundlage einer etwas größeren
Größe als die des farbigen ROI-Felds eingerichtet); das vergrößerte Bild wird im
Bildanzeigebereich dargestellt und unten links erscheint das „PIP-Bild " , auf dem die
Vergrößerungsrate angezeigt wird.
2) Wenn das farbige ROI-Feld kleiner ist, als der vergrößerte 2D-Bildbereich und in seinem Bereich
verschoben wurde, bewegt sich der Zoom für die ROI des PIP nicht; wenn das farbige ROI-Feld
auf den Rand des 2D-Bildbereichs verschoben wird, wird die Zoom-ROI ebenfalls verschoben, der
Ort der Zoom-ROI im PIP wird aktualisiert.
3) Jetzt können Sie den CFM-Modus schließen, und das Bild bleibt im aktuell vergrößerten B-Modus
oder Sie können ihn nach dem Schließen auch erneut aktivieren.
4) Drücken Sie erneut den Zoom-Regler auf dem Bedienfeld oder drücken Sie auf die Esc-Taste, um
den Zoom-Modus zu verlassen, jedoch auf dem aktuellen Bildmodus zu bleiben.
7.14.4 Aktivieren des CFM-Modus im Live-Zoom
Folgen Sie nach der Vergrößerung des Bilds im B-Modus nach dem oben beschriebenen Verfahren,
drücken Sie auf die Schaltfläche C-Modus, um den CFM-Modus zu aktivieren; die ursprüngliche
Vergrößerungsrate des Bildes bleibt erhalten. Drücken Sie die Taste Update (Aktualisieren) und die
vier Seiten des farbigen ROI-Feldes ändern sich für die Einstellung der Größe des farbigen ROI-Felds
auf gestrichelte Linien.
7.14.5 PW-/CW- Abtastung im Live-Status des B- oder CFM-Zoom
1) Folgen Sie nach der Vergrößerung des Bildes im B- oder CFM-Modus dem obigen Verfahren,

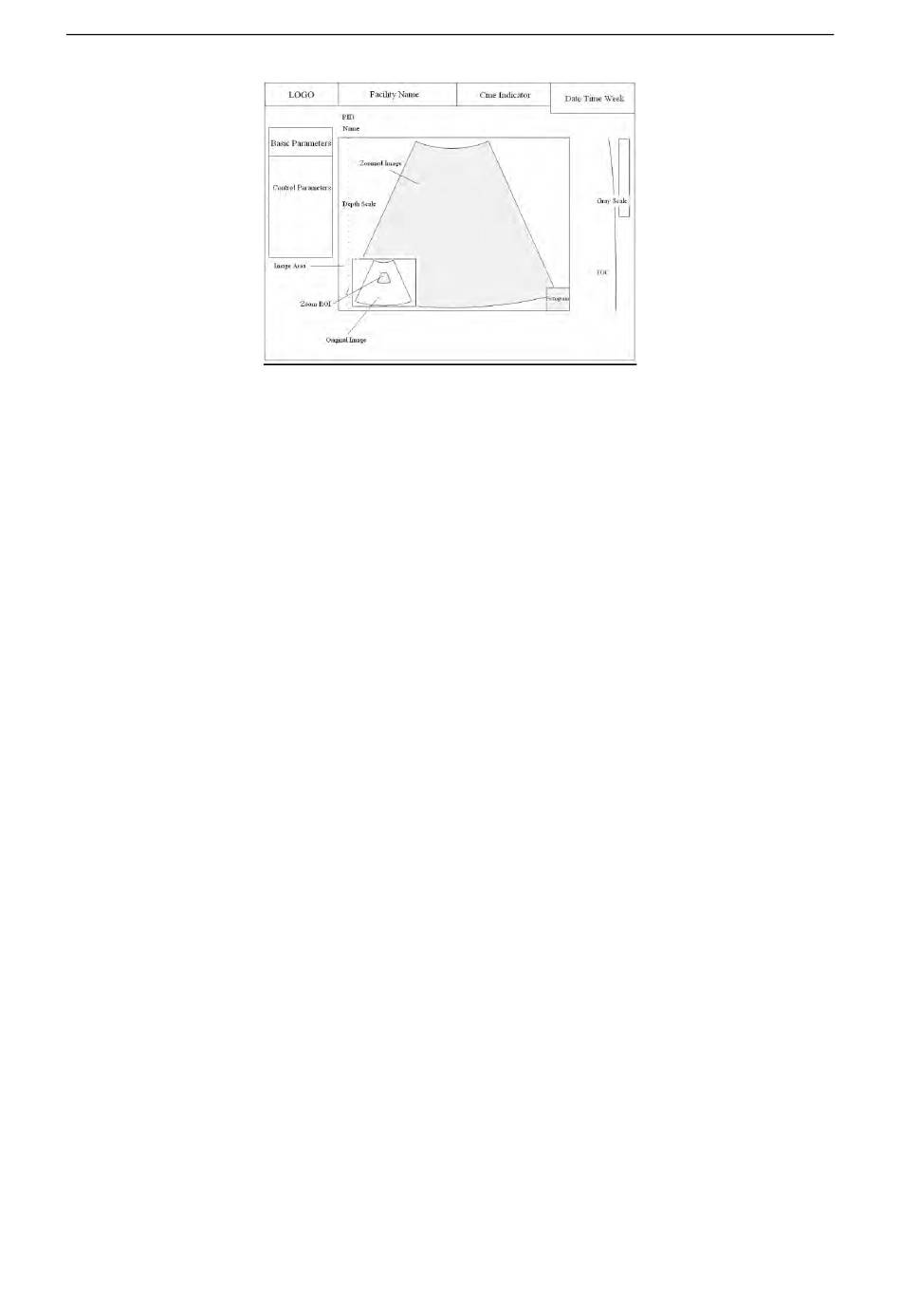

Abbildung 70: Vergrößerungs-Status
Bildgebung
119
