Anwendungsbeispiele
Messen zweier Signale
42
14. Drücken Sie die unterste Optionstaste, um das Menü Messung 5 aufzurufen.
15. Drücken Sie Typ ► +Pulsbreite.
Die Messung und aktualisierte Informationen erscheinen in der
Messwertanzeige Wert.
16. Drücken Sie die Optionstaste Zurück.

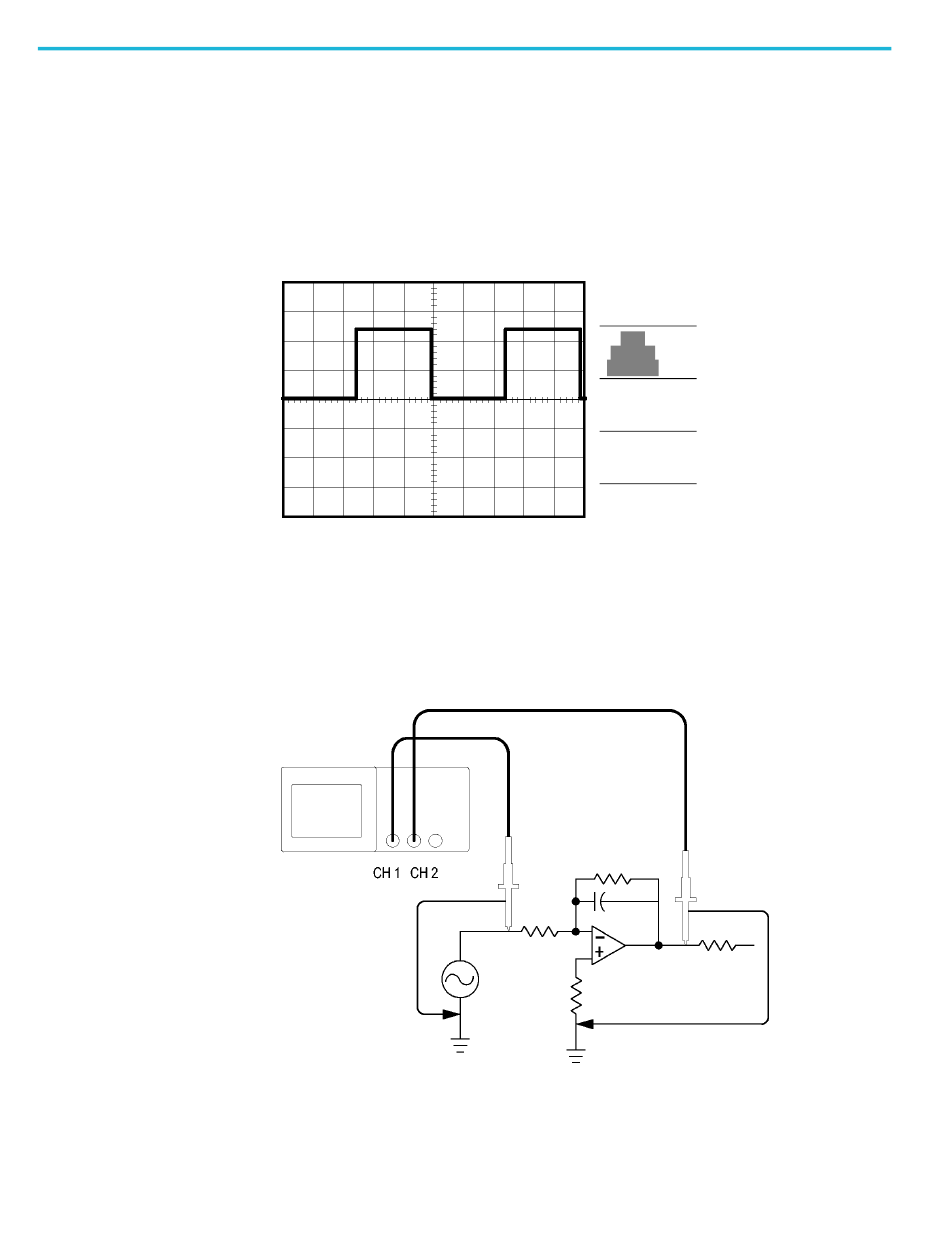

Wenn Sie ein Gerät testen und die Verstärkung des Audio-Verstärkers messen
müssen, benötigen Sie einen Audiosignalerzeuger, der am Verstärkereingang ein
Signal eingeben kann. Schließen Sie am Verstärkereingang und -ausgang zwei
Oszilloskopkanäle wie nachfolgend abgebildet an. Messen Sie beide Signalpegel,
und verwenden Sie die Messungen, um die Verstärkung zu berechnen.
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
CH1
Freq.
1,000 kHz
CH1
Periode
1,000 ms
CH1
Uss
5,04 V
CH1
Anstiegszeit
2,611 µs?
CH1
+Pulsbreite
500,0 µs
