Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie

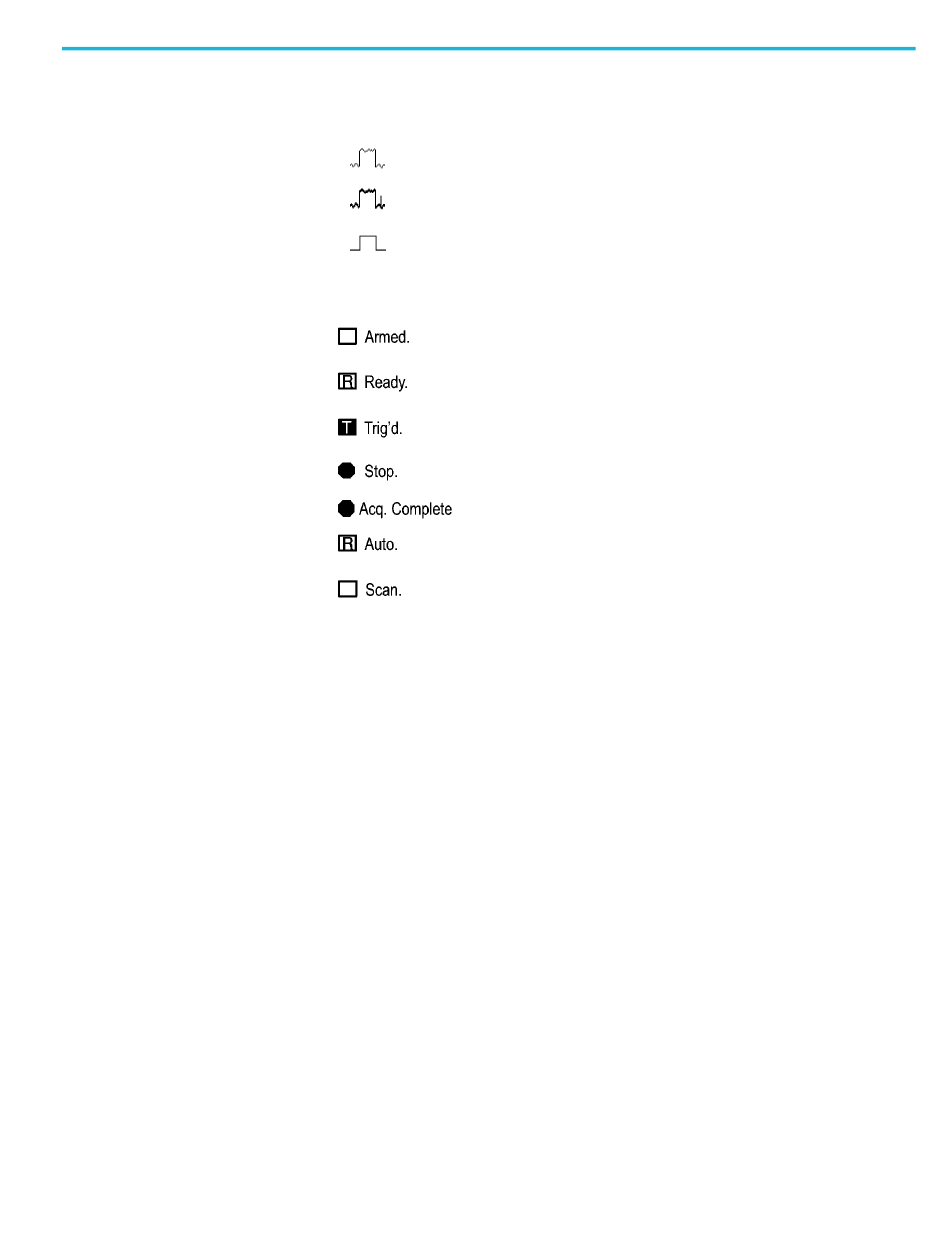

1. Das angezeigte Symbol steht für den Erfassungsmodus.
2. Der Triggerstatus weist auf Folgendes hin:
3. Der Marker zeigt die horizontale Triggerposition an. Drehen Sie den
Drehknopf „Position" im Bereich „Horizontal", um die Position des Markers
einzustellen.
4. In der Anzeige wird der Zeitpunkt an der Rastermitte angezeigt. Die
Triggerzeit ist Null.
5. Der Marker zeigt den Flankentriggerpegel oder den
Impulsbreiten-Triggerpegel an.
6. Bildschirmmarkierungen zeigen die erdbezogenen Messpunkte der
angezeigten Signale an. Falls keine Markierung vorliegt, wird der Kanal
nicht angezeigt.
7. Ein Pfeilsymbol weist darauf hin, dass das Signal invertiert wird.
8. Die vertikalen Skalenfaktoren der Kanäle werden angezeigt.
9. Das B
-Symbol deutet darauf hin, dass die Bandbreite dieses Kanals begrenzt
W
wurde.
10. Anzeige zeigt die Einstellung der Hauptzeitbasis an.
11. Anzeige zeigt die Einstellung für die Fensterzeitbasis an, wenn diese
verwendet wird.
12. Anzeige zeigt die zur Triggerung verwendete Triggerquelle an.
Normale Abtastung
Spitzenwert
Mittelwert
Das Oszilloskop erfasst Vortriggerdaten. In diesem Zustand
werden sämtliche Trigger ignoriert.
Alle Vortriggerdaten wurden erfasst, das Oszilloskop ist jetzt
zur Triggererkennung bereit.
Das Oszilloskop hat einen Trigger erkannt und erfasst jetzt die
Nachtriggerdaten.
Das Oszilloskop hat die Erfassung der Signaldaten beendet.
Das Oszilloskop hat eine Einzelfolgeerfassung abgeschlossen.
Das Oszilloskop arbeitet im Automatikbetrieb und erfasst
Signale in Abwesenheit von Triggern.
Signaldaten werden im Abtastmodus vom Oszilloskop
kontinuierlich erfasst und angezeigt.
Bedienungsgrundlagen
17
