Referenz
Wichtige Punkte
108
Optionen
Einstellungen
Cursor 1
Cursor 2
1
Bei einer Math-FFT-Quelle werden Frequenz und Betrag gemessen.
2
Nur bei 4-Kanal-Oszilloskopen verfügbar.
Delta (Δ)-Werte variieren bei den folgenden Cursorarten:
Zeitcursor zeigen Δt, 1/ Δt und ΔV (oder ΔI, ΔVV usw.) an
Amplitudencursor und Betrag- Cursor (Math-FFT-Quelle) zeigen ΔV, ΔI,
ΔVV usw. an
Frequenz-Cursor (Math-FFT-Quelle) zeigen 1/ΔHz und ΔdB an
HINWEIS.
Das Oszilloskop muss ein Signal anzeigen, damit die Cursor und
Cursor-Anzeigen erscheinen.
HINWEIS.
Bei Verwendung von Zeit-Cursorn zeigt das Oszilloskop die Zeit- und
Amplitudenwerte für jedes Signal an.
Cursorbewegung. Verschieben Sie Cursor 1 oder Cursor 2 mit dem
Mehrfunktions-Drehknopf. Die Cursor können Sie nur bei angezeigtem
Cursor-Menü verschieben. Der aktive Cursor wird durch eine durchgehende
Linie dargestellt.

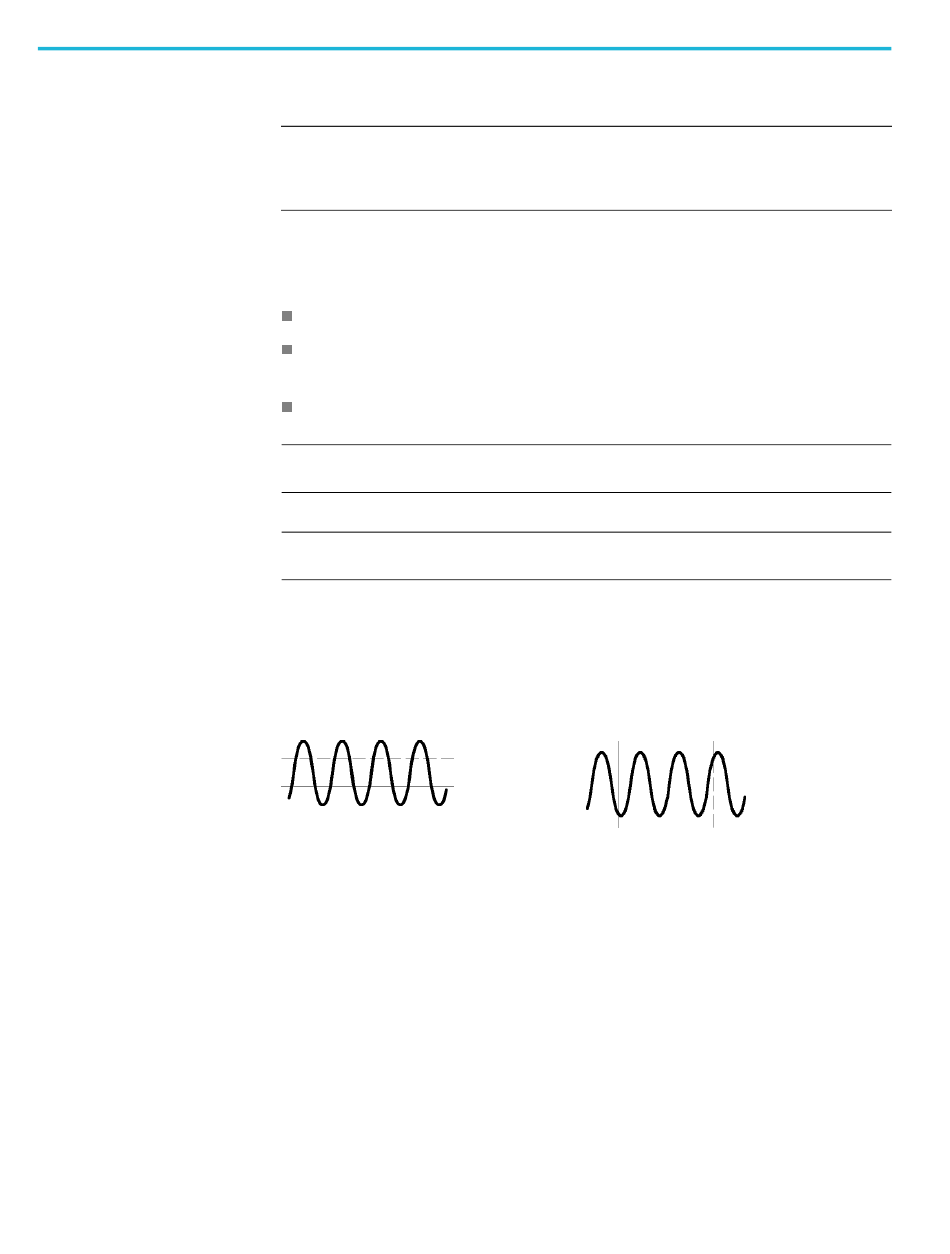

Amplituden-Cursor
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
Anmerkung
Zeigt die gewählte Cursorposition an
(Zeit wird auf den Triggerpunkt bezogen,
Amplitude wird in Bezug auf die Masse
gemessen).
Zeit-Cursor
