Anhang B: Informationen zu den passiven 10-fach-Tastköpfen der TPP0101 und TPP0201 Serien
Verbindung des Tastkopfs mit dem Schaltkreis
Standardzubehör
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
Verwenden Sie das mitgelieferte Standardzubehör, um den Tastkopf mit dem
Schaltkreis zu verbinden.
WARNUNG.
Um einen Stromschlag bei der Verwendung des Tastkopfs oder
des Zubehörs zu vermeiden, halten Sie das Gerät immer am Fingerschutz des
Tastkopfgehäuses oder des Zubehörs.
Um die Gefahr eines Stromschlags zu verringern, stellen Sie sicher, dass
Erdungsleitung und Erdungsfeder vollständig angeschlossen sind, bevor Sie den
Tastkopf an den Prüfaufbau anschließen.

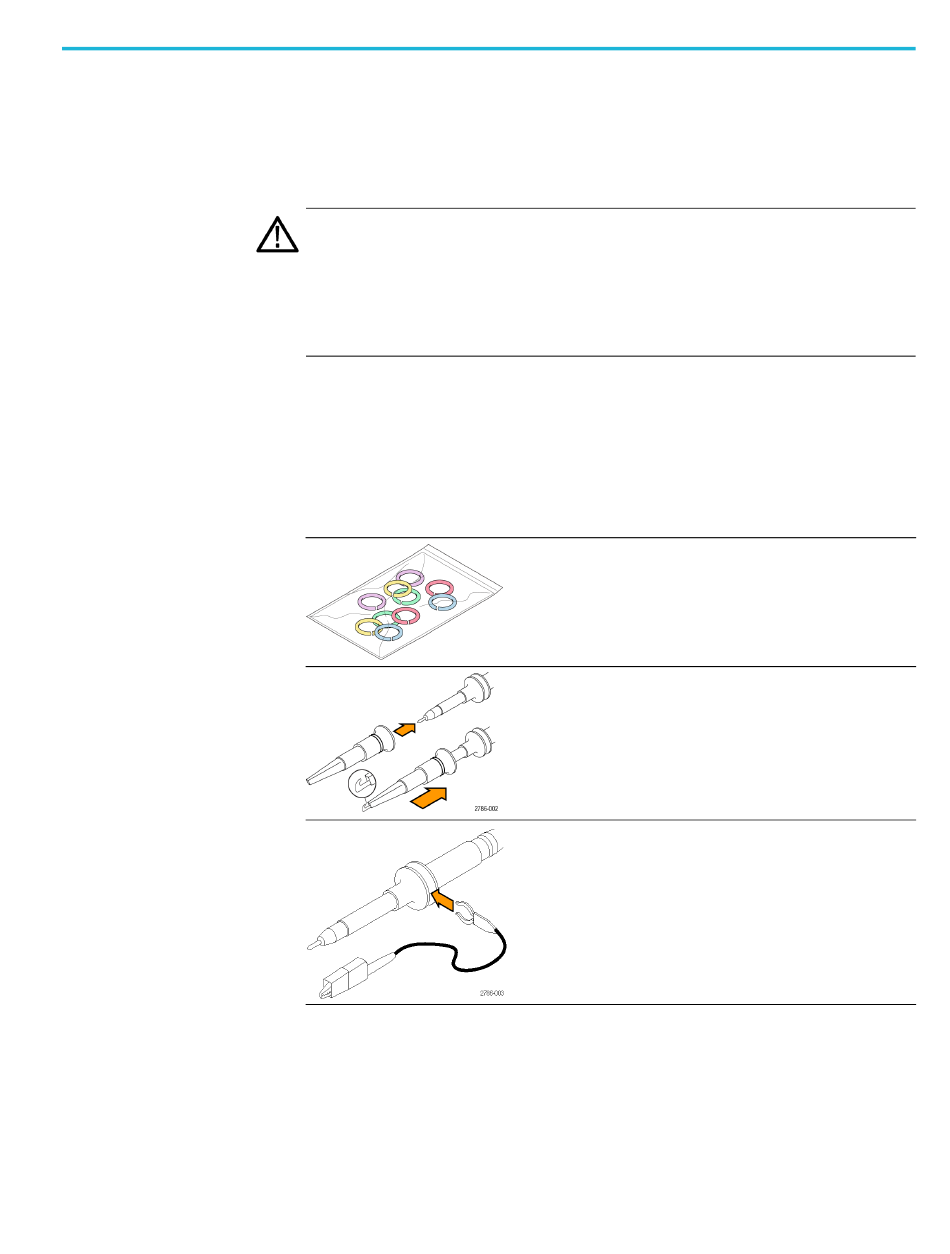

Im Folgenden ist das im Lieferumfang des Tastkopfs enthaltene Zubehör
aufgelistet.
Element
Beschreibung
Farbstreifen
Verwenden Sie diese Streifen, um den
Oszilloskopkanal am Tastkopf zu identifizieren.
Neubestellung: Tektronix-Teilenummer 016-0633-xx
(5 Paar)
Hakenspitze
Drücken Sie die Hakenspitze auf die Tastkopfspitze
und hängen Sie den Haken dann am Leiter ein.
Neubestellung: Tektronix-Teilenummer 013-0362-xx
Erdungsleiter, mit Krokodilklemme
Befestigen Sie den Leiter an der Erdung des Tastkopfs
und dann an der Schaltkreiserdung.
Neubestellung: Tektronix-Teilenummer 196-3521-xx
145
