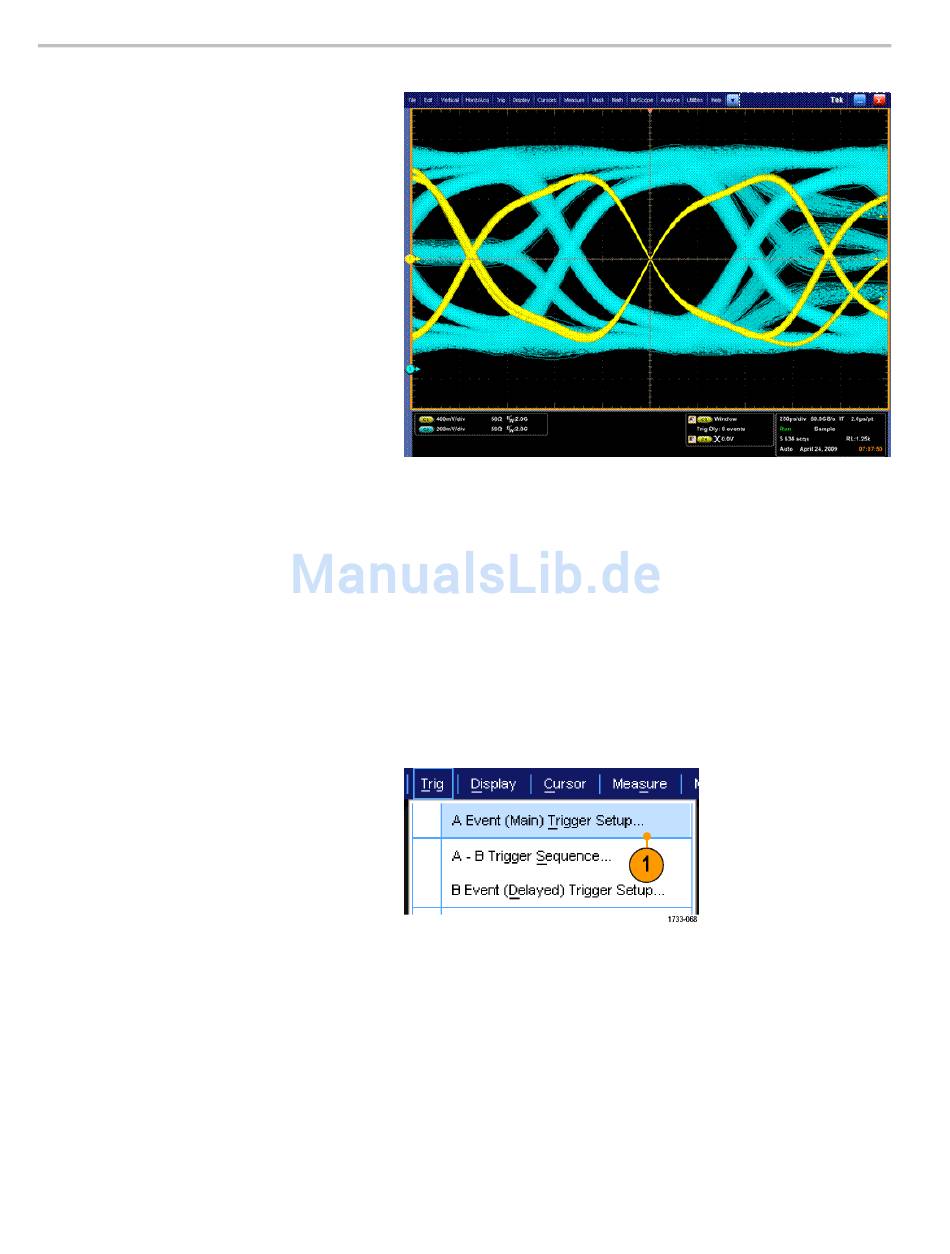

10. In diesem Beispiel liegt ein DDR
DQS-Signal an Ch 1 und das DQ-Signal
an Ch 2 an. Das Gerät befindet sich im
Betriebsmodus und der Anzeigemodus
ist auf „Infinite Persistence" (Unendliche
Nachleuchtdauer) eingestellt. Das
Trigger-Setup des Geräts lautet wie folgt:
A-Ereignis-Fenster-Trigger an
Ch 1 zur Erkennung der DDR3
DQS-Schreibbedingung.
B-Ereignis-Flanken-Trigger auf eine
Flanke an Ch 1 zur Triggerung auf
die DQS-Flanken (Taktflanken).
A->B-Sequenz auf „Trig on the nth
Event" (Triggern auf n-tes Ereignis)
eingestellt.
B-Abtastung aktiviert mit
Anfangsereignis = 1, Endeereignis =
8 und Modus = Sequenziell.
Die Datenaugen entstehen durch
das DQ-Signal an Ch 2.
Triggerung auf einen parallelen Bus
Eingrenzung eines Problems durch Triggerung auf einen parallelen Bus. Digitale Busse sind nur für die Modelle der
Serie MSO70000 erhältlich.
1. Einrichten eines parallelen Busses.
(Siehe Seite 44, Einrichtung eines
Busses.)
2. Wählen Sie Trig > A Event (Main)
Trigger Setup... (Trigger > Einstellung
Ereignistrigger A (Haupt-Trigger)...) aus.
72
Benutzerhandbuch für die Serien DPO7000, DPO/DSA70000/B und MSO70000
