Analyse von Signaldetails
Analyse von Störsignalen
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie

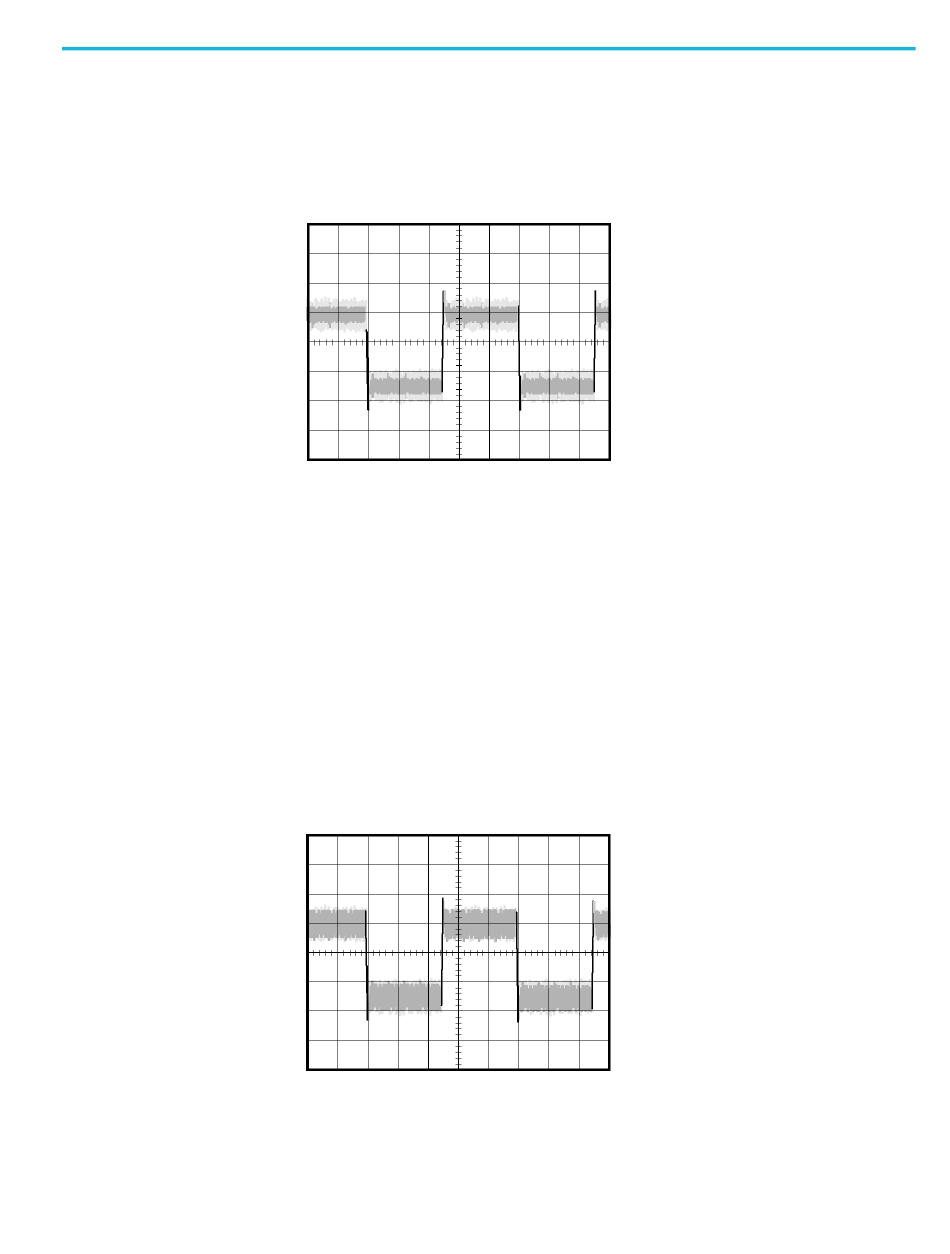

Auf dem Oszilloskop wird ein Störsignal angezeigt. Sie möchten mehr darüber
wissen. Sie vermuten, dass das Signal viel mehr Details enthält, als Sie im
Moment in der Anzeige sehen können.
Das Signal scheint zu rauschen, und Sie vermuten, dass dieses Rauschen Probleme
in Ihrem Schaltkreis verursacht. Gehen Sie zur Analyse des Rauschens wie folgt
vor:
1. Drücken Sie die Taste Erfassung, um das Menü „Erfassung" anzuzeigen.
2. Drücken Sie die Optionstaste Spitzenwert.
3. Drücken Sie, sofern erforderlich, die Taste Display, um das Menü
„Display" anzuzeigen. Benutzen Sie die Optionstaste Helligkeit mit dem
Multifunktions-Drehknopf, um die Anzeige einzuregeln, damit das Rauschen
besser zu erkennen ist.
Bei der Spitzenwerterfassung werden Störspannungsspitzen und Glitches im
Signal hervorgehoben, insbesondere wenn eine langsame Zeitbasis eingestellt
wurde.
Anwendungsbeispiele
53
